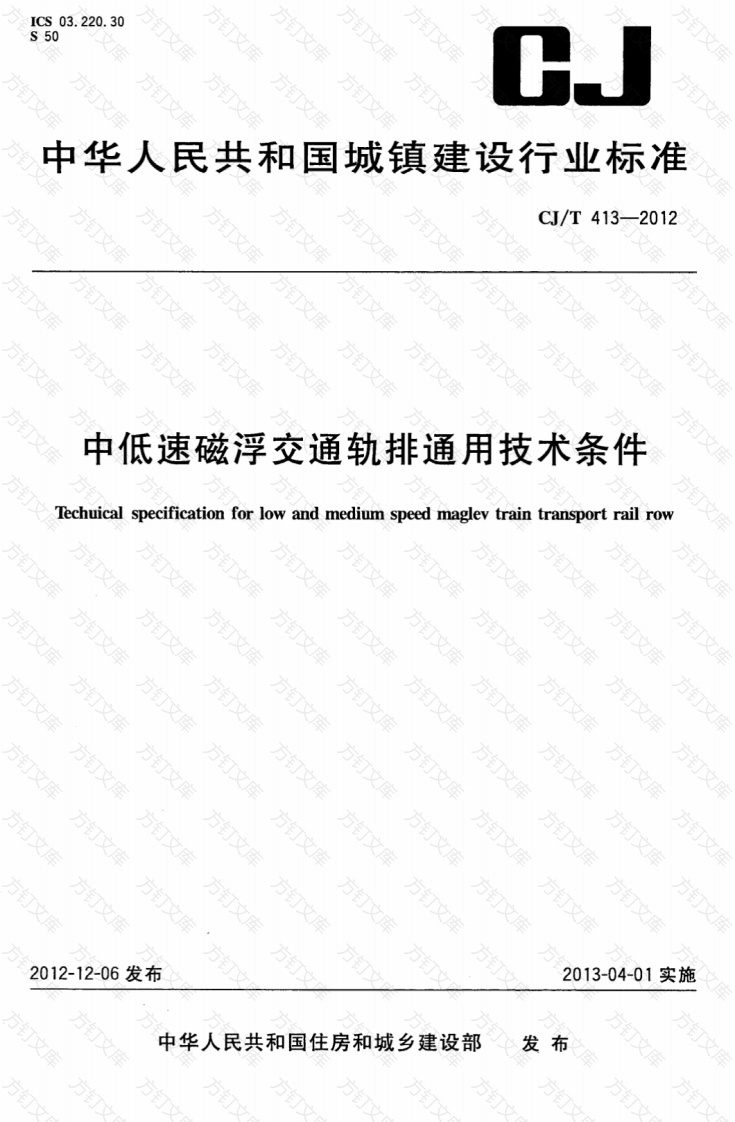

CJ/T 413-2012《中低速磁浮交通轨排通用技术条件》标准核心内容解读 一、标准基本信息 CJ/T 413-2012是中华人民共和国城镇建设行业标准，由住房和城乡建设部于2012年12月6日发布，2013年4月1日起正式实施。该标准旨在规范中低速磁浮交通轨排的设计、制造、安装及验收，确保其在城市轨道交通中的可靠性与安全性，适用于磁浮车辆运行速度不大于120km/h的中低速磁浮交通轨排系统。 二、适用范围 标准明确覆盖中低速磁浮交通线路中轨排系统的全生命周期管理，包括： • 直线轨排（中线为直线）； • 圆曲线轨排（中线为圆曲线）； • 缓和曲线轨排（中线为缓和曲线）。 注：轨排长度指其中线长度（两F型导轨对称中心线），轨排中线为轨排的核心定位基准。 三、术语和定义 标准对关键术语进行了明确界定，核心定义包括： • F型钢：断面为“F”形状的中低速磁浮轨道专用型钢，由内腿、外腿、腹板和翼板组成，是承受悬浮力、导向力及牵引力的基础构件； • 感应板：车辆牵引用直线感应电机次级的组成部分，采用非磁性导电材料（如铝合金），安装在F型钢上； • F型导轨：由F型钢和感应板组成的复合构件，其内腿（内磁极）、外腿（外磁极）的端面为磁极面，腹板下表面为悬浮检测面； • 轨枕：连接F型导轨与梁体的基础构件，用于固定F型导轨位置并传递载荷； • 轨排：构成中低速磁浮线路的基本功能单元，由F型导轨、轨枕及紧固件组成，支承磁浮车辆并承受悬浮力、导向力及牵引力。 四、使用条件 轨排的设计与制造需适应以下环境及线路条件： 1. 环境条件 • 海拔高度：≤1400m（特殊地区可协商调整）； • 环境温度：-25℃~+45℃（需承受极端温度变化）； • 相对湿度：≤90%（该月月平均最低温度为25℃时）； • 腐蚀环境：能承受风、沙、雨、雪侵袭及清洗剂腐蚀。 2. 线路条件 • 轨距：2000mm（轨排两F型导轨内侧的距离）； • 轨枕距：优先采用1200mm，特殊情况可采用800mm或400mm； • 轨排长度：以水平面状态下的中线长度为准，优先采用1200mm整数倍（如12000mm、6000mm），特殊情况宜为400mm整倍数； • 曲线半径：正线最小曲线半径100m，辅助线最小曲线半径75m（适应城市轨道交通的紧凑布局）； • 竖曲线半径：最小竖曲线半径1000m（保证车辆平稳通过坡度变化）； • 纵向坡度：线路最大纵向坡度70%（适应城市地形起伏）。 五、主要技术要求 标准对轨排的材料、结构、性能提出了严格要求，核心内容包括： 1. F型钢 • 材料要求：宜采用耐候钢或碳素结构钢（如Q235D），其饱和磁通密度≥1.4T（保证电磁兼容性）； • 尺寸精度：F型钢的尺寸、截面面积、重量及极限偏差需符合表1规定（如腹板高度94.5mm，极限偏差±0.3mm）； • 性能要求：使用寿命≥30年，需满足磁通量（保证悬浮力）和结构强度（承受车辆载荷）要求。 2. 感应板 • 材料要求：采用铝合金（如6061-T6），其电导率≥0.57S/m（保证直线感应电机的牵引效率）； • 尺寸精度：感应板的横截面形状、尺寸需符合表3规定（如厚度10mm，极限偏差±0.5mm）； • 表面处理：采用阳极氧化法处理，氧化层厚度≥15μm（提高耐腐蚀性）。 3. 轨枕 • 材料要求：采用钢筋混凝土或复合材料，需满足强度（承受F型导轨的载荷）和耐久性（适应环境腐蚀）要求； • 安装要求：轨枕距需符合线路条件（优先1200mm），轨枕与F型导轨的连接需牢固（采用高强度螺栓）。 4. 轨排整体性能 • 尺寸公差：线性尺寸公差符合GB/T 1804中C级规定，形位公差符合GB/T 1184中K级规定（保证轨排的安装精度）； • 焊接要求：焊接件需符合GB/T 11263（热轧H型钢）和GB/T 5117（碳钢焊条）规定，焊缝无裂纹、气孔等缺陷（保证结构强度）； • 涂层要求：F型钢表面需进行防腐处理（如热镀锌），锌层厚度≥85μm（适应户外环境）。 六、试验方法与检验规则 1. 试验方法 • 尺寸检测：采用游标卡尺、直尺测量F型钢、感应板及轨枕的尺寸（如F型钢的腹板高度、感应板的厚度）； • 材料性能试验：采用拉伸试验（GB/T 228）测试F型钢的抗拉强度（≥375MPa），采用磁通量试验（GB/T 13388）测试F型钢的饱和磁通密度（≥1.4T）； • 焊接质量试验：采用超声波探伤（GB/T 11345）检测焊缝内部缺陷（无裂纹、未熔合）； • 防腐性能试验：采用盐雾试验（GB/T 10125）测试F型钢的耐腐蚀性（500小时无红锈）。 2. 检验规则 • 出厂检验：每批轨排出厂前需进行外观检查（无裂纹、变形）、尺寸检测（符合公差要求）、焊接质量检测（无缺陷），检验合格后方可出厂； • 型式检验：当新产品投产、原料/工艺变更或出厂检验异常时，需进行型式检验（覆盖所有技术要求），检验合格后方可批量生产； • 抽样规则：采用随机抽样（每批抽取1%~5%），抽样量需符合GB/T 2828.1规定。 七、标志、包装、运输与贮存 1. 标志 • 每根F型钢、感应板及轨枕需标注产品名称、规格、生产厂家、生产日期、标准编号（CJ/T 413-2012）； • 轨排整体需设置标牌，标注轨排长度、轨距、曲线半径等信息。 2. 包装 • F型钢采用捆扎包装（每捆重量≤50kg），感应板采用泡沫塑料包裹（防止碰撞），轨枕采用纸箱包装（每箱数量≤10根）； • 包装上需标注产品名称、规格、数量、生产厂家、防潮标识。 3. 运输 • 运输过程中需固定牢固（采用绳索或支架），避免剧烈震动、碰撞； • F型钢、感应板需平放（避免弯曲变形），轨枕需立放（避免压碎）。 4. 贮存 • 贮存于通风、干燥的库房（相对湿度≤70%），避免阳光直射； • F型钢、感应板需离地堆放（高度≥200mm），轨枕需堆叠整齐（高度≤3层）； • 贮存期≤2年（超过期限需重新检验）。 八、标准的特点与意义 CJ/T 413-2012的主要特点包括： • 针对性：专门针对中低速磁浮交通轨排系统，覆盖其全生命周期（设计、制造、安装、验收）； • 先进性：采用耐候钢、铝合金等新型材料，提高轨排的耐腐蚀性与电磁性能； • 可操作性：明确了尺寸公差、材料性能、试验方法等具体指标，便于企业执行与监管部门验收。 该标准的实施，对于规范中低速磁浮交通轨排市场秩序、提高产品质量、保障城市轨道交通运营安全具有重要意义，是我国中低速磁浮交通技术推广应用的重要支撑。 九、补充说明 • 标准中未涵盖的轨排部件（如连接螺栓、弹性垫圈），需符合相应国家现行标准（如GB/T 5782《六角头螺栓》）； • 施工过程中，需严格按照《中低速磁浮交通工程施工及验收规范》（待发布）的要求进行，确保轨排安装精度与稳定性； • 对于特殊环境（如沿海盐雾地区、高原低温地区），用户与制造厂可在合同中协商调整使用条件与技术要求。
