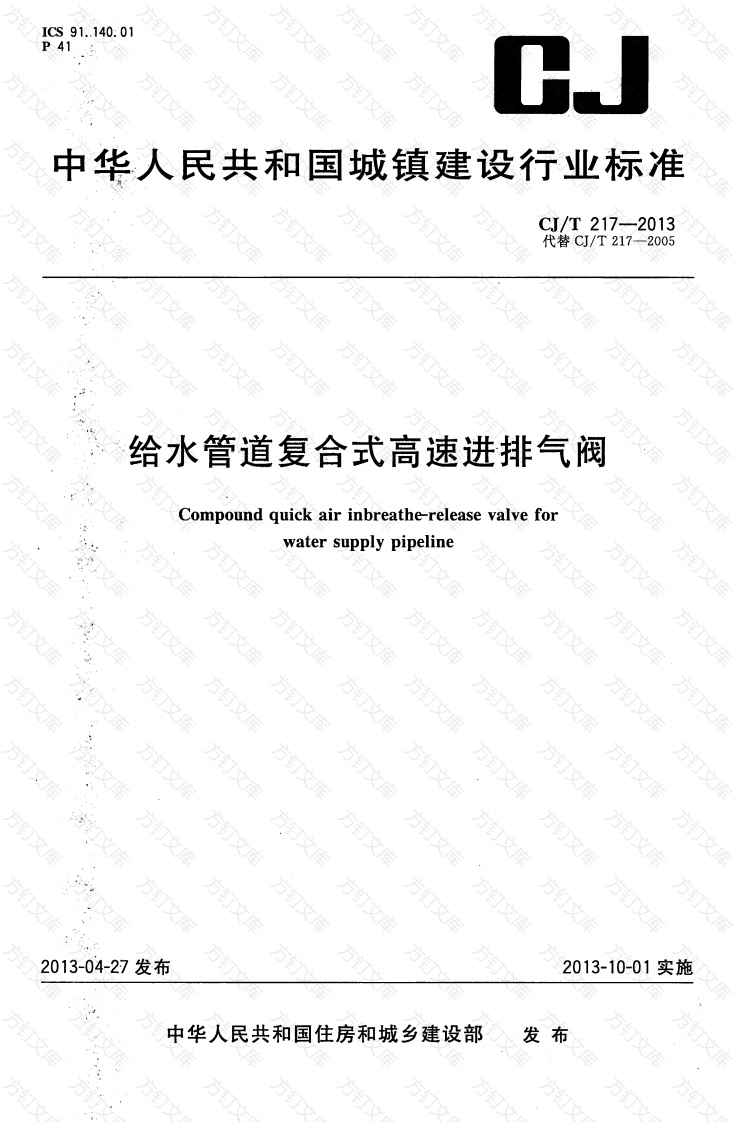

P41库中华人民共和国城镇建设行业标准CJ/T217-2013代替CJ/T217一2005库文万方万给水管道复合式高速进排气阀Compound quick air inbreathe-release valve forwater supply pipeline“万文2013-04-27发布2013-10-01实施中华人民共和国住房和城乡建设部发布文CJ/T217-2013万文目次前言1范围2规范性引用文件3术语和定义4结构型式25产品型号6材料27要求8试验方法59检验规则610标志、产品说明书11包装、贮运…附录A(资料性附录)进排气阀基本结构型式8附录B(资料性附录)进排气阀型号编制……附录C(规范性附录)排气量曲线（不带防护网）11附录D(资料性附录)排气量计算方法…12附录E(资料性附录)密封试验装置…15附录F(资料性附录)性能试验装置16库方文、文方文方方方C/T217-2013方本标准按照GB/T1,1一2009给出的规则起草本标准是对C/T217一2005《给水管道复合式高速进排气阀》的修订。本标准与CJ/T217-2005相比，主要技术变化如下：修改了第1章中的公称尺寸、公称压力和水温的适用范围；修改了第2章中的引导语，并对规范性引用文件作了增减；增加了浮体、浮体组件，大进排气孔，小排气孔术语和定义；修改了“进排气阀空气闭阀压力”的术语和定义；删除了“要求”一章中的材料部分，将材料部分单独列章，增加了铜合金为阀体材料：增加了碳素结构钢为部件材料：增加了表2中公称尺寸为DN15~DN50的排气量参数；增加了在阀体与阀盖之间进排气通道外侧宜装防护罩的要求；增加了原表4“检验及试验项目”中检验项目的内容，并修编为表3“检验项目”；修改了抽样检验的表述形式，删掉了原表3“出厂试验样本抽样表”，修改了进排气阀整体式结构型式原图1为图A.1a),把结构图从正文中移出并编入附录A;增加了附录A“螺纹连接进排气阀”基本结构型式图A.1c);增加了原附录A图A.1中进排气量曲线的规格数量，并将附录A改为附录C;删除了原附录C,并把原附录C中图C.2编入附录F;删除了原第9章中“试验报告”一节；删除了原附录E“试验报告单”，将原附录D改为附录E;修改了第5章“产品的型号”中的内容，并把5.1、5.2编人附录B中；删除了原附录B中B.1“按质量守恒定律测定排气量计算”，把原B.2“按孔板测定排气量计算”编入附录D,并增加了进排气阀排气时进口压力与出口压力的压差计算式。本标准参考了ANSI/AWWA C512一2004《供水系统用自动排气阀、空气阀/真空阀及复合式排气阀》编制。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。本标准起草单位：广东永泉阀门科技有限公司、广东铸德实业有限公司、北京永泉腾达阀门科技有限公司。本标准主要起草人：陈键明、梁建林、程原军、吴柏敏、潘庆样、陈炎明。本标准所代替标准的历次版本发布情况为：CJ/T217-2005。
