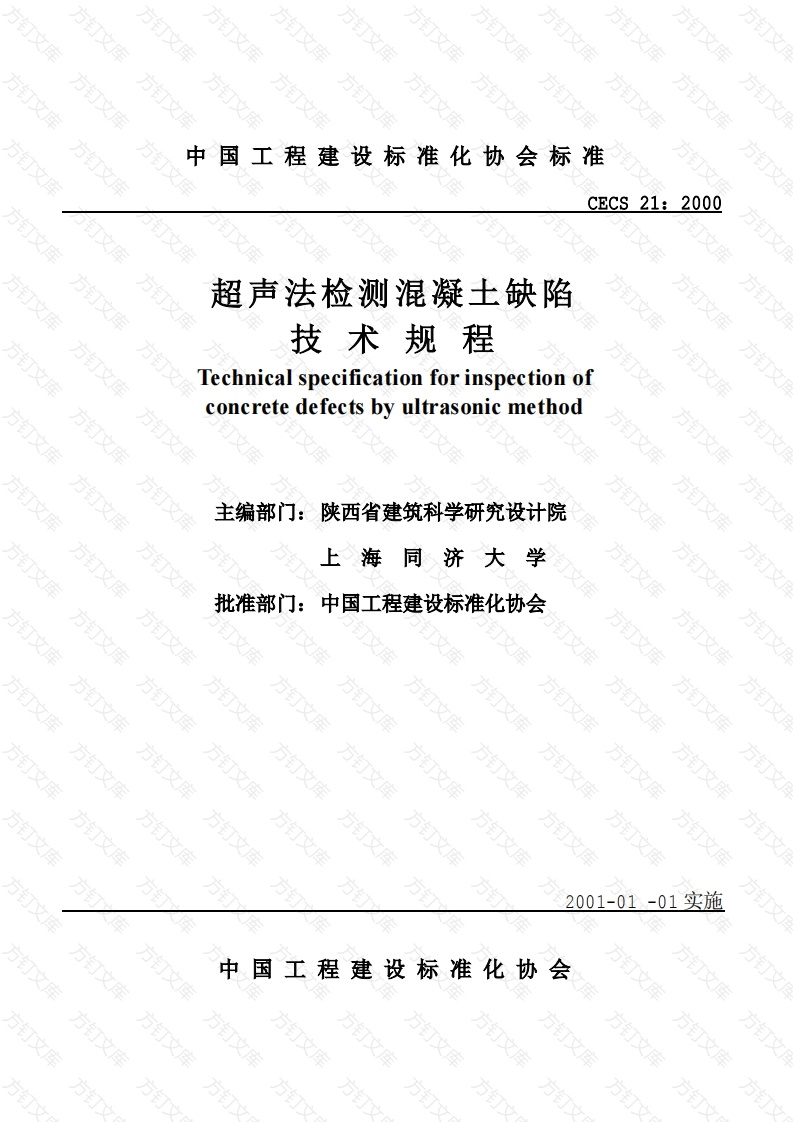

中国工程建设标准化协会标准CECS21:2000超声法检测混凝土缺陷技术规程Technical specification for inspection ofconcrete defects by ultrasonic method主编部门：陕西省建筑科学研究设计院上海同济大学批准部门：中国工程建设标准化协会方方订万2001-01-01实施中国工程建设标准化协会前言根据中国工程建设标准化协会(98)建标协字第08号《关于下达1998年第批推荐性标准编制计划的函》的要求，制订本标准。本规程是在《超声法检测混凝土缺陷技术规程》CEC$21:90的基础上，吸收国内外超声检测仪器最新成果和超声检测技术的新经验，结合我国建设工程中混凝土质量控制与检测的实际需要进行修订的。本规程的主要内容包括超声法检测混凝土缺陷的适用范围，检测设备技术要求，声学参数测量方法，混凝土裂缝深度、混凝土不密实区、新老混凝土结合质量、灌注桩和钢管混凝土缺陷等的检测及判断方法。本规程主要对“超声波检测设备”及“声学参数测量”两章作了全面修订：将原“浅裂缝检测”和“深裂缝检测”两章合并成“裂缝深度检测”一章：删除了“匀质性检测”·章：对平测裂缝深度的判定、混凝土密实性检测的异常数据判断和表面损伤层检测的数据处理等方法做了补充和完善：增加了灌注桩和钢管混凝土缺陷检测。现批准协会标准《超声法检测混凝土缺陷技术规程》，编号为CEC$21:2000,推荐给工程建设设计、施工、使用单位采用。本规程由中国工程建设标准化协会混凝土结构委员会归口管理，由陕西省建筑科学研究设计院（陕西省西安市环城西路北段272号，邮编：710082)负责解释。在使用中如发现需要修改和补充之处，请将意见和资料寄解释单位。主编单位：陕西省建筑科学研究设计院上海同济大、学参编单位：中国建筑科学研究院结构研究所水利电力部南京水利科学研究院北京市建筑工程质检中心第三检测所重庆市建筑科学研究院主要起草人：张治泰李乃平李为杜林维正张仁瑜罗骐先濮存亭林文修中国工程建设标准化协会2000年11月10日1.0.1为了统一超声法检测混凝土缺陷的检测程序和测试判定方法，提高检测结果的可靠性，制定本规程。1.0.2本规程适用于超声法检测混凝土的缺陷。1.0.3缺陷检测系指对混凝土内部空洞和不密实区的位置和范围、裂缝深度、表面损伤层厚度、不同时间浇筑的混凝土结合面质量、灌注桩和钢管混凝土中的缺陷进行检测。1.0.4超声法（超声脉冲法）系指采用带波形显示功能的超声波检测仪，测量超声脉冲波在混凝土中的传播速度（简称声速）、首波幅度（简称波幅）和接收信号主频率（简称主频)等声学参数，并根据这些参数及其相对变化，判定混凝土中的缺陷情况。1.0.5按本规程进行缺陷检测时，尚应符合国家现行有关强制性标准的规定。术语、符号21术1.1超声法Ultrasonic method本规程所指的超声法，系采用带波形显示的低频超声波检测仪和频率为20~250kH2的声波换能器，测量混凝土的声速、波幅和主频等声学参数，并根据这些参数及其相对变化分析判断混凝土缺陷的方法。2.1.2混凝土缺陷Concrete defects破坏混凝土的连续性和完整性，并在一定程度上降低混凝土的强度和耐久性的不密实区、空洞、裂缝或夹杂泥砂、杂物等。2.1.3声速ve1 ocity of sound超声脉冲波在混凝土中单位时间内传播的距离。2.1.4波幅Amplitude超声脉冲波通过混凝上后，由接收换能器接收，并由超声仪显示的首波信号幅度。2.1.5衰减Attenuation超声脉冲波在混凝土中传播时，随着传播距离的增大，由于散射、吸收和声束扩散等因素引起的声压减弱。2.1.6主频Main frequency在被接收的超声脉冲波各频率成份的幅度分布中，幅度最大的频率值。2.2主要符号测点1接收信号的首波幅度值：he混凝土裂缝深度：混凝土损伤层厚度：径向振动式换能器直径：万d钻出的声测孔直径或预埋声测管的内径：预埋声测管的外径：测点1的接收信号主频率：方测点1的超声测试距离：平测时发射和接收换能器内边缘之间的距离：分别为混凝土某一声学参数x的平均值和标准差：分别为混凝土声速的平均值和标准差：空气的摄氏温度：测点1的首波周期：t测点i的测读声时值：测点1的混凝土声时值：to声时初读数：跨缝平测时测点1的测读声时值：在钻孔或预埋管中测试的声时初读数：绕过空洞传播的声时值：空气声速标准值：
