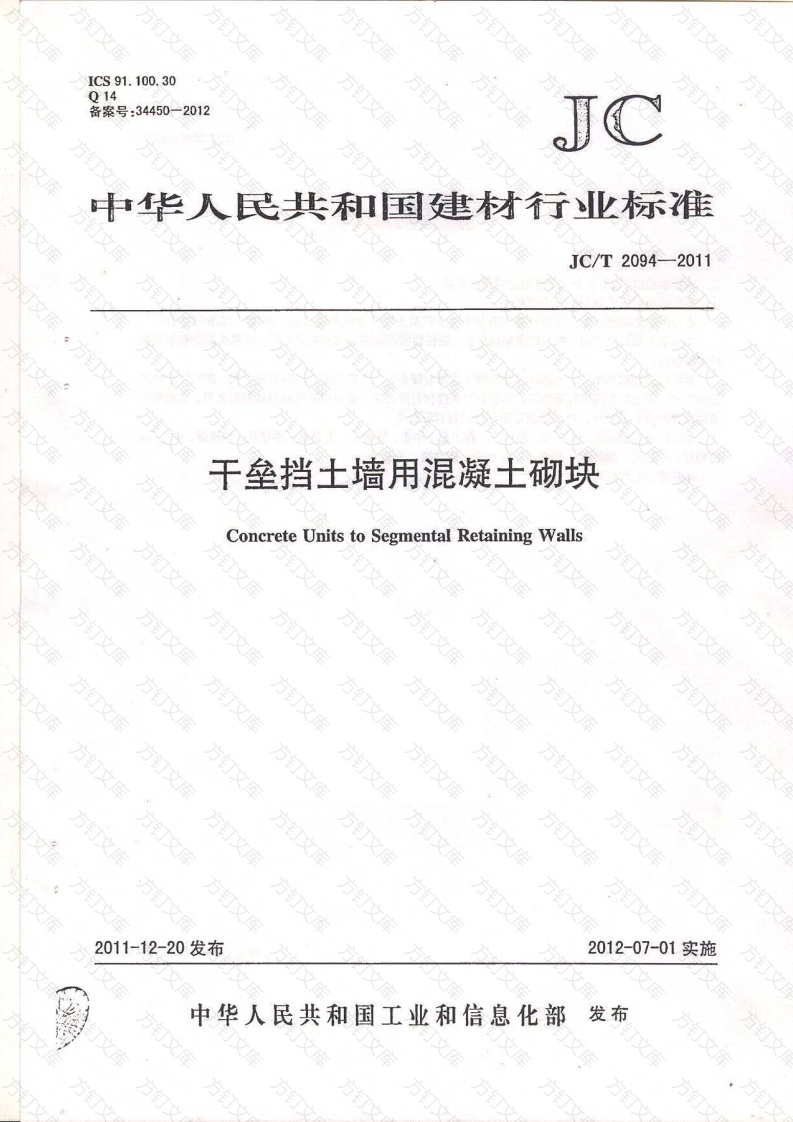

ICS91.100.30Q14备案号：34450-2012方JC中华人民共和国建材行业标准JC/T2094-2011干垒挡土墙用混凝土砌块Concrete Units to Segmental Retaining Walls库万万万2011-12-20发布2012-07-01实施中华人民共和国工业和信息化部发布方文万文JCT2094-2011干垒挡土墙用混凝土砌块范围本标准规定了干垒挡土墙用泥凝土砌块的术语和定义、分类和标记、一般要求、技术要求、试验方法、检验规则以及产品合格证、堆放和运输。本标准适用于干垒法施工，用于道路、河道、园林景观、市政等工程领域的挡土墙或构筑物的混凝士砌块。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法GB/T1596用于水泥和混凝土中的粉煤灰库GB/T2015白色硅酸盐水泥GB/T4111混凝土小型空心砌块试验方法GB8076混凝土外加剂GB/T14684建设用砂GB/T14685建设用卵石、碎石GB/T17431.1轻集料及其试验方法第1部分：轻集料GB/T17671水泥胶砂强度检验方法(IS0法)GB/T17669.3建筑石膏力学性能的测定GB/T18046用于水泥和混凝土中的粒化高炉矿渣粉方万GB/T18968培体材料术语JC/T474砂浆、混凝土防水剂JC/T539混凝土和砂浆用颜料及其试验方法JC/T 641装饰泥凝土砌块方JGJ/T23回弹法检测混凝土抗压强度技术规程JGJ63混凝土用水标准YB/T4178混凝土用高护重矿渣碎石术语和定义JC/T641界定的以及下列术语和定义适用于本文件万文干垒挡土墙用混凝土砌块segmentaetaining walls方2094-2011以水泥为胶凝材料，砂、石等为主要原材料配制的混凝土，采用振动加压工艺成型，砌筑时采用干垒（可以采用少量建筑胶粘接），在道路、河道、园林景观、市政等工程领域的挡土持和构筑物工程用混凝土砌块（以下简称：干垒砌块)。千垒砌块的外型尺寸应符合GB/T18968对砌块的定义，允许开有孔洞。代号SRW3.2bitting units of SRW代号B-SRW干垒T型砌块（日式挡墙砌块）Japan's concrete units of retaining walls种源于日本、外形特殊、专门用于建造挡土墙的混凝土砌块。块型见附录B。代号J-SR分类和标记分类4.1.1干垒砌块的装饰面几何形状分为直面和曲面。4.1.2彩色干砌块、劈裂干砌块、磨光干4.1.3按照干垒砌块垒切使用时块与块之间的咬接方式，分为干垒普通砌块和干垒银嵌砌块。当块与块之间的相互作用受力关系，存在几何形状咬接作用时，4.1.44.2等级4.2.1按照于垒砌块的抗压强度值分为MU15.0、MU20.0、M机U25.0、MU30.0、MU35.0五个等级。4.2.2按照干垒砌块的体积密度，分为普通级(1)（体积密度≥2100kg/)、次轻级(I)(2100kg/m>体积密度≥1680kg/m)和轻质级()(体积密度<1680kg/m)三个等级。4.3规格尺寸4.3.1千垒砌块外形的公称尺寸：a)长度(L):垒砌使用时位于挡土墙连续长度方向的块体最大外型尺寸：b)宽度(B):垒砌使用时位于挡土墙厚度方向的块体最大外型尺寸：高度(：垒砌使用时位于挡士墙高度方向的块体有效最大外型尺寸。干垒砌块有错合或子母榫时，错台或子母榫的高度应扣除。4.3.2分别对应砌块长（亿）、宽(B)、高(H)方向的槽（柳）或错台的公称尺寸。没有了母槽（榫）或错台时，规格尺寸表述方式为：L×B×∥。规格尺寸除由生产供应商提供外，也可由供需双方商定。4.3.4千垒砌块在长度方门呈梯形时，其长度尺寸表述方式为：L(L,)。L仍为挡土墙连续长度方向的块体最大外型尺寸，L,为挡士培连续长度方向的块体最小外型尺寸。4标记4.4.1干垒砌块按下列顺序进行标记：产品的装饰效果、最大外形尺寸、体积密度、标准编号。形状特殊复杂的产品，可以加示意图。
