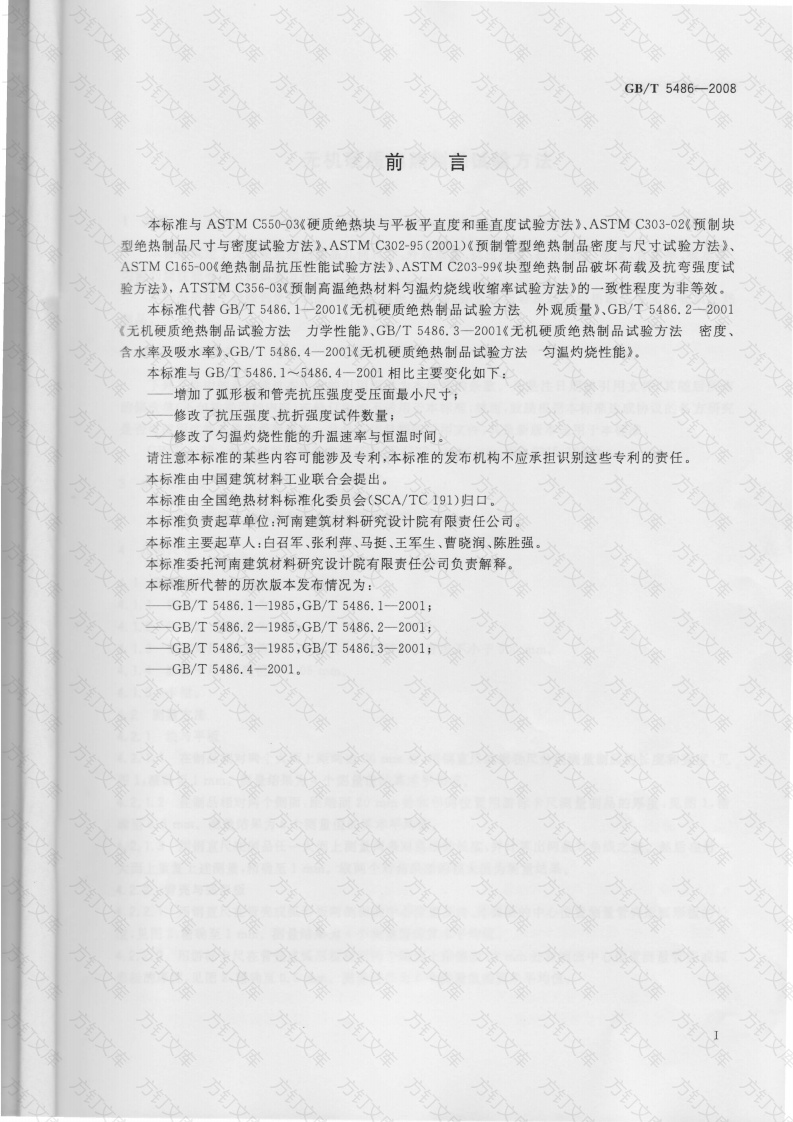

方方GB/T5486-2008前言本标准与ASTM C550-03《硬质绝热块与平板平直度和垂直度试验方法》、ASTM C303-02《预制块型绝热制品尺寸与密度试验方法》、ASTM C302-95(2001)《预制管型绝热制品密度与尺寸试验方法》、ASTM C165-00《绝热制品抗压性能试验方法》、ASTM C203-99《块型绝热制品破坏荷载及抗弯强度试验方法》，ATSTM C356-03(预制高温绝热材料匀温灼烧线收缩率试验方法》的一致性程度为非等效。本标准代替GB/T5486.1一2001《无机硬质绝热制品试验方法外观质量》、GB/T5486.2一2001《无机硬质绝热制品试验方法力学性能》、GB/T5486.3一2001《无机硬质绝热制品试验方法密度、含水率及吸水率》、GB/T5486.4一2001《无机硬质绝热制品试验方法匀温灼烧性能》本标准与GB/T5486.1~5486.4一2001相比主要变化如下：增加了弧形板和管壳抗压强度受压面最小尺寸；库修改了抗压强度，抗折强度试件数量；修改了匀温灼烧性能的升温速率与恒温时间。请注意本标准的某些内容可能涉及专利，本标准的发布机构不应承担识别这些专利的责任。本标准由中国建筑材料工业联合会提出。本标准由全国绝热材料标准化委员会(SCA/TC191)归口。本标准负责起草单位：河南建筑材料研究设计院有限贵任公司。本标准委托河南建筑材料研究设计院有限责任公司负责解释。本标准所代替的历次版本发布情况为：方GB/T5486.1-1985,GB/T5486.1-2001:GB/T5486.2-1985,GB/T5486.2-2001:GB/T5486.3-1985,GB/T5486.32001;GB/T5486.4-200文，，方方订方文GB/T5486-2008方方文无机硬质绝热制品试验方法1范围本标准规定了无机硬质绝热制品几何尺寸、外观质量、抗压强度、抗折强度、密度、含水率、吸水率、匀温灼烧性能等项目的试验方法。本标准适用于硅酸钙绝热制品、泡沫玻璃绝热制品、膨胀珍珠岩及蛭石绝热制品等无机硬质绝热制品。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4132绝热材料及相关术语(GB/T4132一1996，neq1S07345:1987)3术语和定义GB/T4132确立的术语和定义适用于本标准。方4几何尺寸4.1测量工具4.1.1钢直尺：分度值为1mm。4.1.2钢卷尺：分度值为1mm。方4.1.3钢直角尺：分度值为1mm,其中一个臂的长度应不小于500mm。4.1,4游标卡尺：分度值为0.05mm。4.1.5入卡钳。4.2测量方法4.2.1块与平板421.1在制品相对两个大面上距两边20mm处，用钢直尺或钢卷尺分别测量制品的长度和宽度，见图1，精确至1mm。测量结果为4个测量值的算术平均值。4.2.1.2在制品相对两个侧面，距端面20mm处和中间位置用游标卡尺测量制品的厚度，见图1，精确至0.5mm。测量结果为6个测量值的算术平均值4.2.1.3用钢直尺在制品任一大面上测量两条对角线的长度，并计算出两条对角线之差。然后在另一大面上重复上述测量，精确至1mm。取两个对角线差的较大值为测量结果。4.2.2管壳与弧形板4.2.2.1用钢直尺在管壳或弧形板两侧面的中心位置及内、外弧面的中心位置测量管壳或弧形板的长度，见图2，精确至1mm。测量结果为4个测量值的算术平均值。4.2.2.2用游标卡尺在管壳或弧形板相对两个端面上距侧面20mm处和端面中心位置测量管壳或弧形板的厚度，见图2，精确至0.5mm。测量结果为6个测量值的算术平均值。方方方GB/T5486-2008方方单位为毫米文方方12-CHINA方3图1板、块尺寸测量方法示意图单位为毫米方文13-4万端面。图2管壳与弧形板尺寸测量方法示意图4.2.2.3直径可用如下两种方法测量，其中方法一为仲裁试验方法。4.2.2.3.1方法一：将管壳或弧形板组成管段，用卡钳、直尺在距管段两端20mm处和中心位置测量管壳或弧形板的外径，精确至1mm。旋转90°重复上述测量。测量时应保证管段不因受力而变形制品外径的测量结果为6个测量值的算术平均值，制品的内径为外径与2倍厚度之差，精确至4.2.2.3.2方法二：用钢卷尺在距端面20mm处及中心位置测量管壳或弧形板的外圆弧长(L,),精确至1mm。然后按其组成整圆的块数(n),分别按式(1)和式(2)计算管壳或弧形板的外径和内径。2
