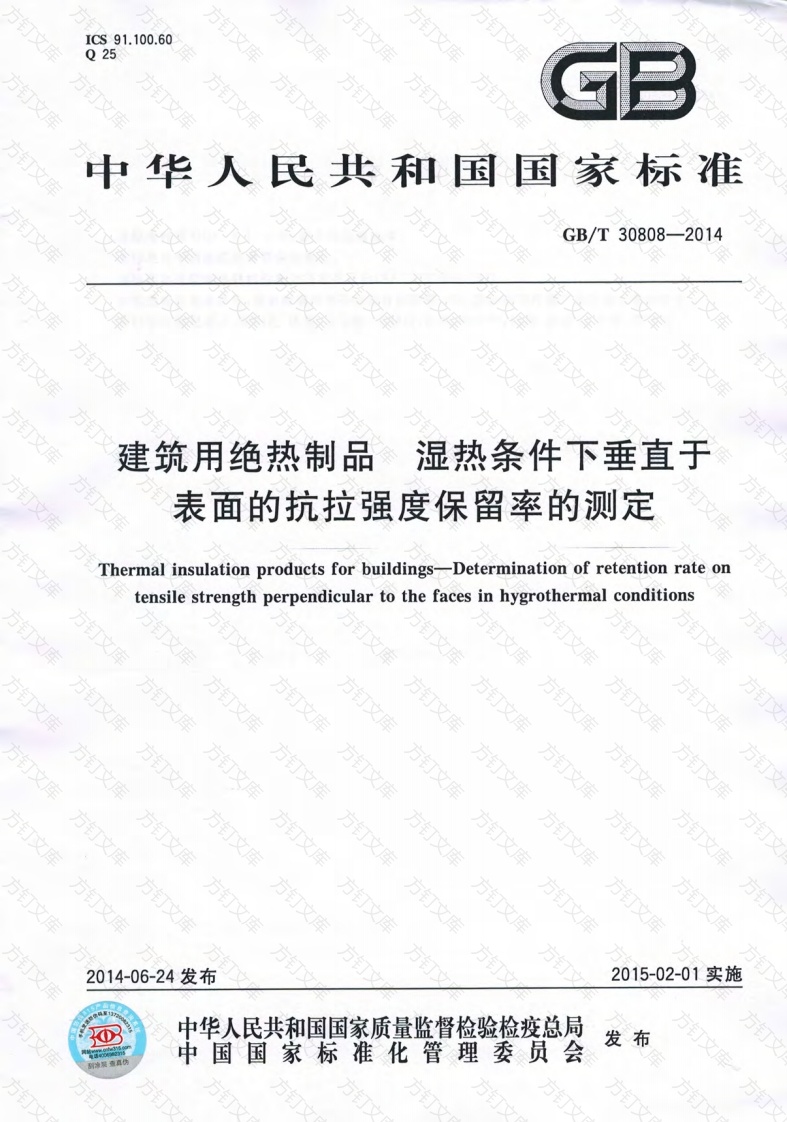

ICS91.100.60Q25订中华人民共和国国家标准GB/T30808-2014建筑用绝热制品湿热条件下垂直于表面的抗拉强度保留率的测定Thermal insulation products for buildings-Determination of retentionrate ontensile strength perpendicular to the faces in hygrothermal conditions方订方订万2014-06-24发布2015-02-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会方GB/T30808--2014万文前本标准按照GB/T1.1一2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国绝热材料标准化技术委员会(SAC/TC191)归口。本标准负责起草单位：南京玻璃纤维研究设计院有限公司、国家玻璃纤维产品质量监督检验中心。本标准主要起草人：张剑红、陈尚、王玉梅、王佳庆、崔军、陈丽华、杨超，姜鹏飞、唐健、郝郑涛。库方方万文万GB/T30808-2014方万建筑用绝热制品湿热条件下垂直于表面的抗拉强度保留率的测定万本标准规定了建筑用绝热制品在规定的温度和湿度条件下放置段时间后，垂直于表面抗拉强度保留率的测定方法本标准适用于建筑用绝热制品规范性引用文下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅莲日期的版本适用于本文件凡是不日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T1321996绝热材料及相关术语JG 1403膨胀聚苯板薄抹灰外墙外术语和GBA4131996界定的以及下列术语和定义适用于本文件垂直于抗拉强度保留率retention raton tensile strength perpendiculartothe faces将试样在温医和湿度条件段时间，测定未放置与放置后试样垂于表面的抗拉强放置后与样的抗拉强度之比即为垂直于表面的抗拉强度保留仪器设备4.1调温调湿箱，温度精度士℃，湿度精度士34.2拉伸强度试验机，精度不低于0方4.3钢直尺，精度不低于1mm5试样5.1试样制备万用合适的工具从样品上切取试样，并保证试样表面平整。5.2试样尺寸试样为正方形。板状制品尺寸为(200士1)mm×(200士1)mm,厚度为样品原厚。带状制品尺寸为(100士1)mm×(100士1)mm,厚度为样品原厚。
