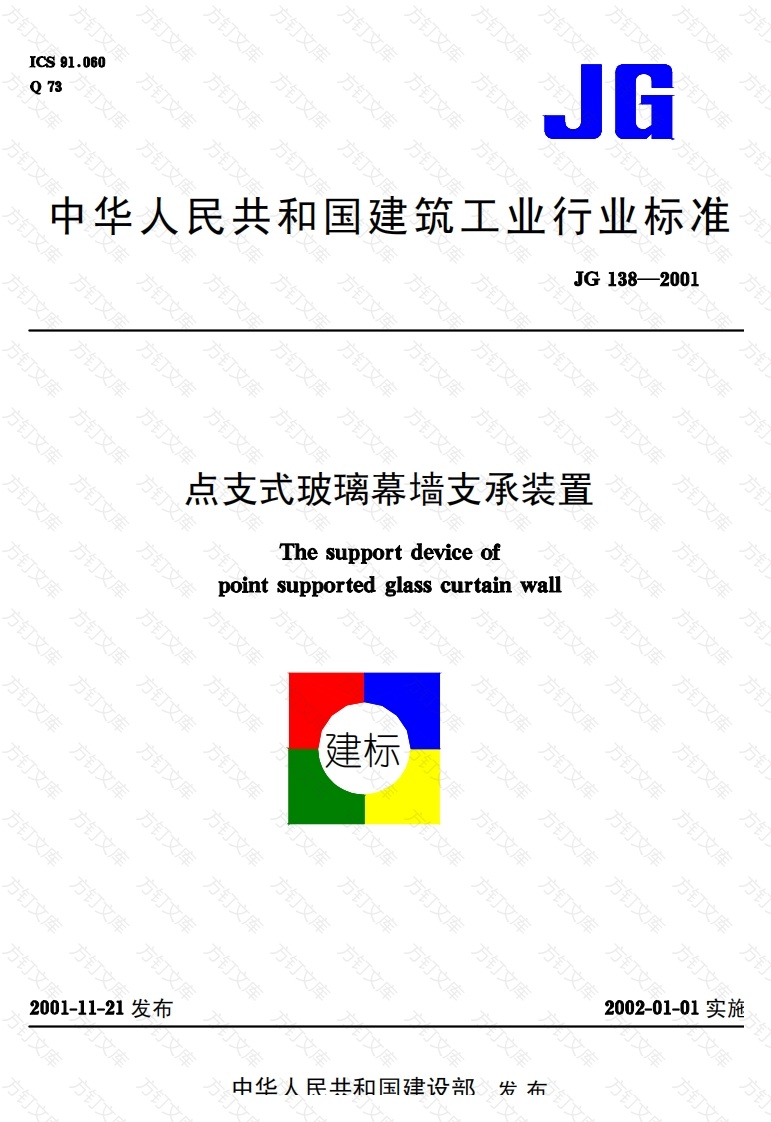

Q73文JG中华人民共和国建筑工业行业标准JG138-2001钉万万点支式玻璃幕墙支承装置The support device ofpoint supported glass curtain wall万钉建标方订方万2001-11-21发布2002-01-01实施中华人民共和国建设部>发布方JG138-2001方前言本标准第5章中5.2.1、5.2.2、5.2.3为强制性条文，其余为推荐性条文。万组成装置的零部件，凡有同类紧固件国家标准者，其性能要求和试验方法均予引用。本标准由建设部标准定额研究所提出。本标准由建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：珠海市晶艺玻璃工程有限公司、深圳市三鑫特种玻璃技术股份有限公司。本标准主要起草人：罗忆、韩平元、冯恕、林龙、王德勤、赵家滨、徐宁、李涛、许文龙、于泽正。本标准于2001年11月21日首次发布。方方订中华人民共和国建筑工业行业标准点支式玻璃幕墙支承装置JG138—2001The support device ofpoi血t supported glass curtai血wal1范围本标准规定了点支式玻璃幕墙金属支承装置的要求、力学性能试验方法、检验规则及标志、包装、贮存和运输等。本标准适用于点支式玻璃幕墙的金属支承装置。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G邻191一2000包装储运图示标志G迅/T228一1987金属拉伸试验方法金属弯曲试验方法GB/T699一1999优质碳素结构钢技术条件G迅/T700一1988碳素结构钢G邻/T1220一1992不锈钢棒G迅/T1591一1994低合金高强度结构钢G迅/T2100一1980不锈耐酸钢铸件技术条件G迅/T28281987逐批检查计数抽样程序及抽样表（适用于连续批的检查）G纽/T2829一1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）G邻/T3098.1一2000紧固件机械性能螺栓、螺钉和螺柱G宽/T3098.22000紧固件机械性能螺母G迅/T3098.6一2000紧固件机械性能不锈钢螺栓、螺钉、螺柱和螺母钉G迅/T6414一1999铸件尺寸公差G细/T89231988涂装前钢材表面锈蚀等级和除锈等级JB/T7528一1994铸件质量评定方法3定义万本标准采用下列定义。3.l点支式玻璃幕墙the point supported glass curtain wal玻璃面板通过点支承装置与其支承结构组成的幕墙。3.2支承装置upport device玻璃面板与支承结构之间的连接装置，由连接件和爪件组成。3.3连接件connecting part
