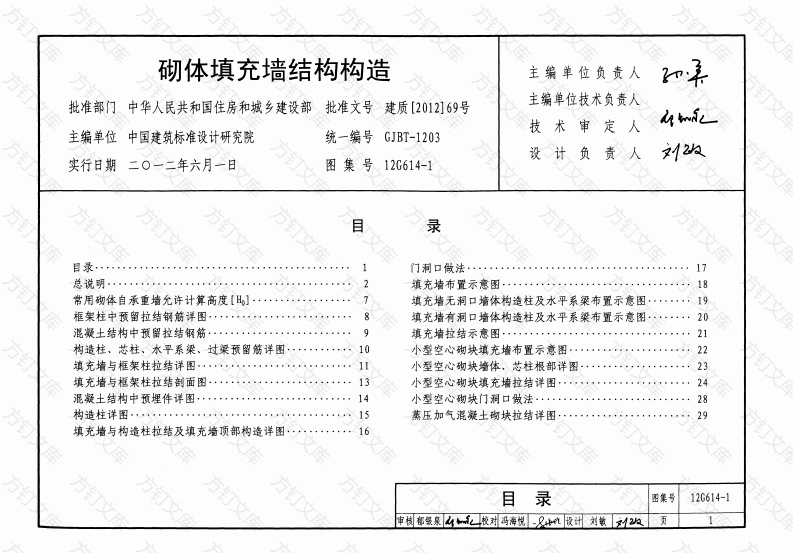

砌体填充墙结构构造主编单位负责人批准部门中华人民共和国住房和城乡建设部批准文号建质[2012]69号主编单位技术负责人技术审定人主编单位中国建筑标准设计研究院统一编号GJBT-1203设计负责人实行日期二0一二年六月一日图集号12G614-1目录172187填充墙无洞口墙体构造柱及水平系桑布置示意图，19填充墙有洞口墙体构造柱及水平系梁布置示意图：2092110222313241428构造柱详图……15蒸压加气混凝土物块拉结详图·29填充墙与构造柱拉结及填充墙顶部构造详图·…···16目录玉集号120614-1总说明编制依据括外围护墙和内隔墙)与混凝土主体结构的拉结构造及填充本图集是根据住房和城乡建设部建质[2011]82号文“关墙之问的拉结构造.本图集不适用于夹心墙。于印发2011年国家建设标准设计编制工作计划的通知”及现3.2适用于非抗震设计及抗震设防烈度为6~8度的地区，行国家有关规范、规程和标准编制。3.3本图集适用于环境类别为1、2类，用于2类环境类别时应2.设计依据《建筑抗震设计规范》GB50011-20104.材料《混凝土结构设计规范》GB50010-2010《砌体结构设计规范》GB50003-2011强度等毁应符合下列规定：《砌体工程施工质量验收规范静GB50203-2011《混凝土结构工程施工质量验收规范》GB50204-2002MU3,5,用于外墙及湖湿环境的内墙时不应低于MU5.0;全烧(2011年版)结陶粒保温砌块仅用于内墙（不得用于外墙），其强度等级《墙体材料应用统一技术规范》GB50574-2010不应低于M2.5、密度不应大于800kg/m3《建筑结构制图标准》GB/T50105-20104.1.2烧结空心砖的强度等级不应低于M03.5,用于外墙及潮《混凝土小型空心砌块建筑技术规程》JG】/T14-2011湿环境的内墙时不应低于MU5,0。《轻集料混凝土小型空心砌块》GB/T15229-20024.1,3烧结多孔砖的强度等级不宜低于MU7.5,《砌筑砂浆配合比设计规程》JGJ/T98-20104.1.4蒸压加气混凝土砌块的强度等级不应低于A2.5,用于外《多孔砖陶体结构技术规范》JGJ137-2001(2002版)墙及潮湿环境的内墙时不应低于A3.5,JC860-20004.2填充培砌筑砂浆的强度等级：普通砖砌体砌筑砂浆强度《混凝土小型空心绚块灌孔混凝土》JC861-2000《普通混凝土小型空心砌块》JC8239-1997《预拌砂浆应用技术规程》JGJ/T223-2010蒸压普通砖阿筑砂浆强度等级不应低于Ms5,0.《蒸压加气混凝土建筑应用技术规程》JGJ/T17-20084.3室内地坪以下及湖涅环境应采用水泥砂浆、预拌砂浆或专用砂浆；蒸压加气混凝土砌块砌体应采用专用砂浆砌筑。3.1本图集适用于钢筋混凝土结构房屋中的砌体填充墙（包4.4构造柱，水平系梁等构件混凝土强度等领不应低于C20,总说明12C614-1用于2类环境时，混凝土强度等级不应低于C2:灌芯混凝土强度有关设计标准、规范、地区规定自行确定等级不应低于Cb20.5.3.3采用砌体填充墙，应采取措炖减少对主体结构的不利影响。咸HRB335()或HRB400();构造柱、水平系梁主篇采用1)平面布置宜均匀对称，减少因砌体填充墙的质量和刚B335()或H服400（坐）.也可采用满足伸长率要求的冷轧带度偏心造成的主体结构扭转；肋钢筋。2)砌体填充墙的竖向布置宜均匀连续，避免产生上，下4,6预厘件：预埋件锚板宜采用Q235-B级钢，锚筋应采用刚度突变；HPB300HRB335或HRB400,严禁采用冷加工钢筋。设置预埋件3)避免框架柱形成短柱：的结构构件，混凝土强度等级不应低于C204)应考虑墙体刚度和质量对主体结构抗震的不利影响，4,7焊条：焊条的型号为E4303、E5003,并应符合《钢筋焊接特别应注意在水平地震作用下填充墙对角柱产生的不利影响.及验收规程》JGJ18的规定，5.3.4填充墙与主体结构应可靠拉结。4.8若实际工程中必须采用蒸压粉煤灰普通砖、蒸压灰砂砖作5.3.5填充境应能造应主体结构不同方向的层间位移.为填充墙南体材料时，可参照本图集的有关内容。5.4砌体填充墙连接构造。砌体填充墙与主体结构的拉结及5.设计原则填充墙培体之间的拉结，根据不同情况可采用拉结钢筋（以5.1本图集为框架与填充墙采用不脱开的连接方法，5,2朝俯混凝土结构砌体填充墙宜优先采用轻质砌体材料。填5.4.1摸充墙应沿框架柱全高每隔500~600m设2中6拉结筋充墙的厚度：外图护墙不应小于120mm,内隔墙不应小于90m,(墙厚大于240mm时宜设3中6拉结筋)，拉结筋仲入境内的长度，5,3砌体填充墙整体设计：6、7度时宜沿墙全长贯通，8度时应全长贯通。5.3.】填充墙体上作用的荷载包括竖向荷载（自重）和风荷载，5.4.2砌体填充墙的境段长度大于5m时或墙长大于2倍层高时，在地震区尚应考虑地震作用。阿体填充墙除满足强度和稳定性墙顶宜与粱底或板底拉结，墙体中部应设钢筋混凝土构造柱，要求外，尚应考虑承受水平风荷载及地震作用。对于高大的填5.4.3当有门窗洞口的填充墙尽端至门窗洞口边距离小于充墙除满足本图集相关构造外，还应进行专门设计，240mm时，宜采用钢筋混凝土门窗框.5.3.2砌体填充墙所采用的块材和砂浆强度等级由设计者依据5.4.4当约体填充墙的墙高超过4m时，宜在墙体半高处设置与总说明120614-13
