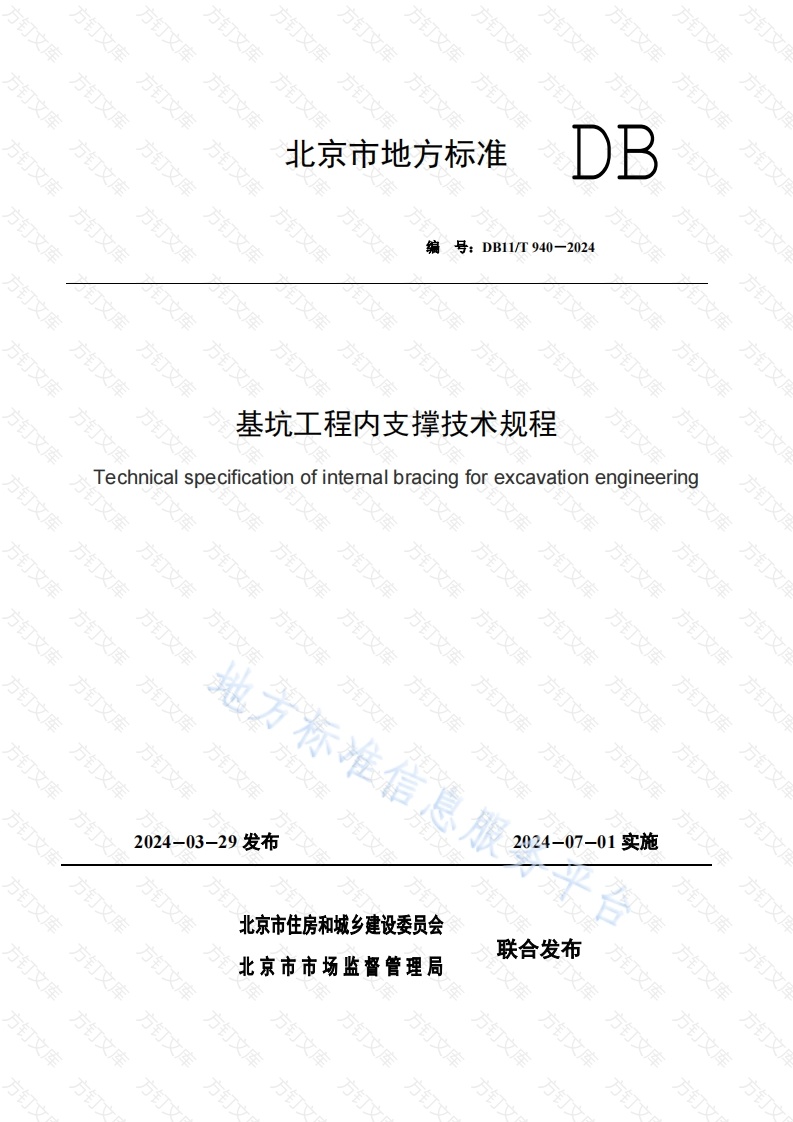

北京市地方标准DB号：DB11/T940-2024万基坑工程内支撑技术规程Technical specification of intemal bracing for excavation engineering方方方方万2024-03-29发布2024-07-01实施北京市住房和城乡建设委员会联合发布北京市市场监督管理局方北京市地方标准万基坑工程内支撑技术规程echnical specification of intemal bracing for excavation engineering号：DB11/T940-2024方万主编部门：北京城建科技促进会北京市轨道交通建设管理有限公司中建二局第三建筑工程有限公司批准部门：北京市市场监督管理局方施行日期：2024年07月01日方2024北京万文根据北京市市场监督管理局《2022年北京市地方标准制修订项目计划（第一批)》（京市监发〔2022)14号)的要求，规程编制组经广泛调查研究，认真总结实践经验，参考国内相关标准，并在广泛征求意见的基础上，修订本规程本规程的主要技术内容是：1.总则：2.术语：3.基本规定：4.内支撑结构设计：5内支撑结构施工：6.内支撑结构监测：7.内支撑结构施工质量验收：附录A.常见活络头及节点图。本规程修订的主要技术内容是：1.新增了基本规定：2.内支撑结构设计中新增抗震措施内容：3.新增内支撑与挡土构件连接相关规定：4.内支撑结构监测进行了各节的顺序调整，并新增了监测预警内容等。本规程由北京市住房和城乡建设委员会和北京市市场监督管理局共同管理，由北京市住房和城乡建设委员会归口、组织实施，并负责组织编制单位对具体技术内容进行解释。执行过程中如有意见或建议，请寄送北京城建科技促进会（地址：北京市西城区广莲路1号建工大厦9层：邮编：100055：电话：010-63964563：电子邮箱：本规程主编单位：北京城建科技促进会北京市轨道交通建设管理有限公司中建二局第三建筑工程有限公司万本规程参编单位：北京城建设计发展集团股份有限公司北京市政建设集团有限责任公司方北京城建勘测设计研究院有限责任公司北京工业大学建研地基基础工程有限责任公司中航勘察设计研究院有限公司航天规划设计集团有限公司北京综建科技有限公司北京建材地质工程有限公司北京中兵岩土工程有限公司北京爱地地质工程技术有限公北京京能地质工程有限公司北京中联勘工程技术有限责任公中铁建设集团有限公司服务平中治地集团西北岩土工程有限公司北京建工集团有限责任公司万北京市第五建筑工程集团有限公司万文中铁隆工程集团有限公司中交路桥检测养护有限公司方中铁十一局集团有限公司中铁十九局集团有限公司北京中岩大地科技股份有限公司北京启力岩土工程有限公司北京帕克国际工程咨询股份有限公司方万文中铁九局集团第三建设有限公司中国中铁上海工程局集团有限公司北京岩土工程协会规程主要起草人员：周与诚何庆奎夏瑞萌王文正陈陶连金宋克英王建明杨生贵郭跃龙何世鸣张治华张艳秋曾德光于元峰文梁涛李建光周振鸿万家和孟艳杰赵旭韩泽坤陈德军邸道怀张丹孙华波姚兰贺诗选李元凯韩友强王玉龙赵华颖邵国鑫师华强张国帅孟轲荆张飞罗生乔磊夏国松方杨义张志鹏杨宝森闫广徐斌史文君高宋李一帆魏海涛陈马小雷王浩王振辉赵晓斌李延国孙金龙侯效毅林萍杨燕青周张功李军朱寰林伟翟春越李森古锦涛郭存丰高见闻张德萍牛大伟张宁张维王安邦潘亚利规程主要审查人员：化建新王笃礼宋二祥胡瑞深军李强李云耀息服务平方文次方1总万2术语23基本规定34内支撑结构设计4-方4.1一般规定4.2选型和设置4.3结构计算7万文4.4构造要求94.5抗震措施11-5内支撑结构施工13-5.1一般规定135.2土方开挖13-5.3材料及检验145.4腰梁安装15-5.5临时立柱安装16-万文5.6钢支撑安装16-5.7钢筋混凝土内支撑结构施17-5.8预压力施加17-5.9倒撑施工18-5.10内支撑拆除6内支撑结构监测6.1一般规定6.2监测点布置96.3监测方法与精度20-6.4监测频率21-库6.5监测预警22-6.6监测信息处理7内支撑结构施工质量验收24-7.1一般规定24-7.2主控项目24-7.3一般项目25-附录A常见活络头及节点图，28-本规程用词说明30引用标准名录.…31附：条文说明方方方方方文方订方方文万文ContentsGeneralTerms3Basic requirements"-3-Internal bracing structure design4.1 GeneralSelection and settings"4.3Structural calculation4.4Constructional requirement4.5Seismic measures..Internal bracing structure construction13-5.1General13-5.2Earthwork excavation1353Materials and inspection5.4Installation of waling5.5Temporary column installation16-5.6Installation of steel bracing5.7Construction of RC internal bracing structure-17-5.8Prestressing"-17-5.9 Intemal bracing replacement185.10 Removing of intemal bracing.....Internal bracing structure monitoring and measurement6.1General6.2Arrange of monitoring point6.3Monitoring method and accuracy requirements20-6.4Monitoring frequency-21-6.5Monitoring and early warning22-6.6Internal bracing structure acceptance of construction quality-24-7.1General-247.2Dominant items…-247.3General items25-Appendix AMaps of common disconnectable coupling and-28-Explanation of wording in this standard-30-List of quoted standardsAddition:Explanation of provisions32文1.0.1为规范基坑工程内支撑的设计、施工、监测和验收，做到技术先进、经济合理、安全适用、低碳环保，制定本规程。1.0.2本规程适用于北京市行政区域内建筑与市政基坑工程内支撑的设计、施工、监测和验收。1.0.3基坑工程内支撑的设计、施工、监测和验收除应符合本规程外，尚应符合国家及北京市现行有关标准的规定。万方方方方方订方方万语2.0.1内支撑结构intemal bracing structure由支撑、冠梁/腰梁和竖向立柱、连接件及附属构件等组成，作用在基坑内用以支撑基坑侧壁的结构。2.0.2内支撑基坑工程intemal bracing for excavation engineering以设置于基坑内的型钢或钢筋混凝土构件承担围护结构水平荷载作用为特征的基坑工程。2.0.3腰梁waling设置在围护结构顶部以下传递围护结构与内支撑支点力的钢筋混凝土构件或钢梁。2.0.4冠梁top beam位于围护结构顶部并与围护结构连接的用于传力和增加围护结构整体刚度的构件。2.0.5斜（角）撑inclined bracing设置在基坑两临边之间的水平受压杆件。文2.0.6抗剪蹬shear pedaling设置于腰粱之上用于抵抗斜角撑作用下腰梁产生顺向滑移的剪力传递构件。2.0.7活络头disconnectable coupling设置在钢支撑端部可伸缩调节长度的受力构件。2.0.8托盘pallet设置在腰梁或围护结构之上用来防止钢支撑坠落和方便钢支撑安装的种钢构件，2.0.9中拉槽slot cut基坑土方分层开挖至设计工况标高后，在架设钢支撑之前在距基坑内壁一定距离，以适当坡度继续开挖定深度和一定长度的槽，以便于机械作业的土方开挖方式。方方标准信息服务平万3基本规定3.0.1基坑工程内支撑的设计、施工应依据建设项目的岩土工程勘察成果、工程设计施工合同要求，综合考虑场地工程地质与水文地质条件、基坑开挖深度、基坑平面形状与尺寸、周边环境条件、施工条件、围护结构使用期限、抗震、低碳环保等因素。3.0.2基坑工程内支撑的设计、施工应确保支撑构件与围护结构可靠连接。3.0.3基坑工程内支撑的设计、施工应确保挖土与加撑相协调，对于采用型钢内支撑的条形基坑宜采用中拉槽开挖方式，提出试挖和监测要求，编制试挖方案和验收要求。3.0.4内支撑基坑工程的基坑侧壁安全等级划分、围护结构和地下水控制的计算、设计、施工、检测监测及验收应符合现行地方标准《建筑基坑支护技术规程》DB11T489的规定。3.0.5内支撑基坑工程的抗震设计、碳排放量计算，除应符合本规程外，尚应符合现行地方标准《建筑基坑支护技术规程》DB11/T489的规定。方方订方方方订方订方万
