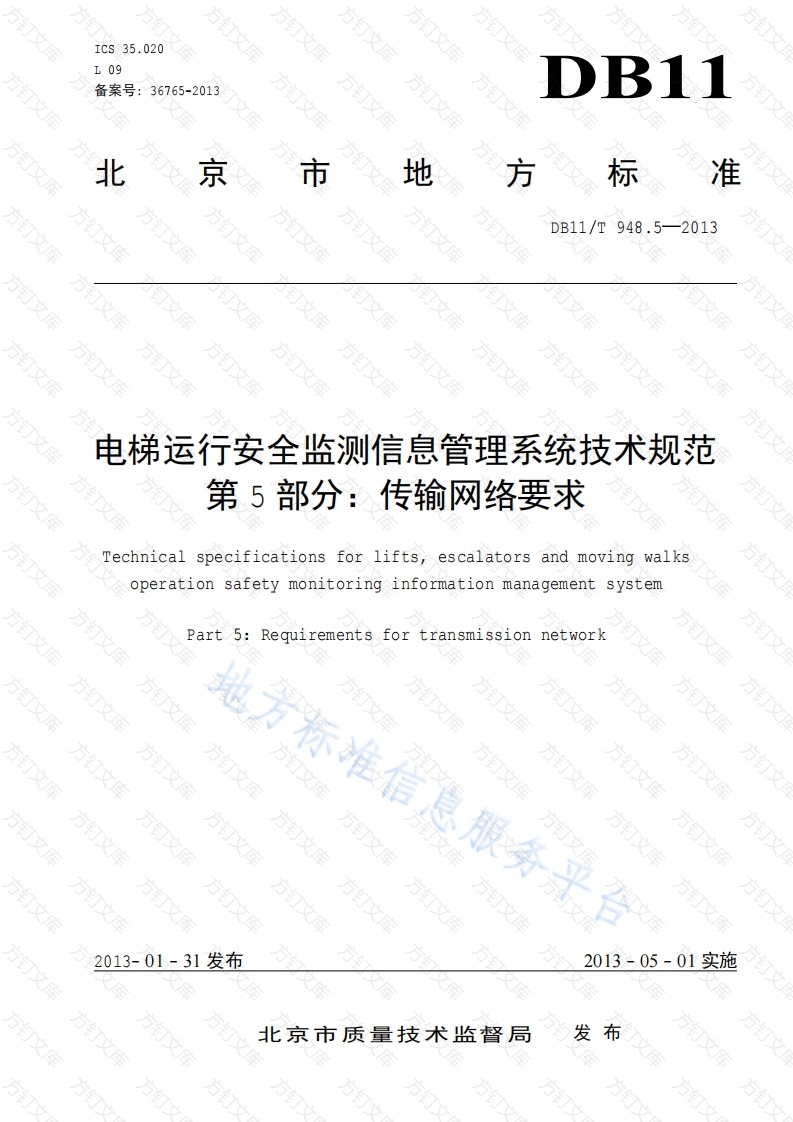

ICS35.020备案号：36765-2013方北京市地方标准DB11/T948.5-2013万电梯运行安全监测信息管理系统技术规范第5部分：传输网络要求Technical specificationsfor lifts,escalatorsand movingwalksoperationsafetymonitoring information management systemPart5:Requirements fortransmission network方方万地方标准信息服务平方订方方2013-0131发布2013-05-01实施北京市质量技术监督局布方DB11/T948.5一2013次前言L范围2规范性引用文件..3术语和定义，缩略语传输网络结构。6技术要求.传输网络设备的管理和维护传输网络的检测，判定规则方地方标准信息服务平合万方DB11/T948.5-2013月万文DB11/T948《电梯运行安全监测信息管理系统技术规范》分为以下几个部分：第1部分：平台总体架构：第2部分：电梯基础信总与数据格式：第3部分：采集设备编码规则：第4部分：采集设备和平台的通信协议与数据格式：第5部分：传输网络要求：第6部分：监测数据存储要求：第7部分：图像子系统技术要求：万第8部分：采集设备技术要求：第9部分：电梯运行数据格式与输出要求第10部分：采集设备安装验收规范：万文第11部分：平台技术要求：第12部分：系统信息安全规范：第13部分：平台维护要求：方本部分为DB11/T948的第5部分。本部分由北京市质量技术监督局提出。本部分由北京市质量技术监督局归口。本部分由北京市质量技术监督局组织实施。本部分的起草单位：北京市质量技术监督局、北京邮电大学、北京市标准化研究所。本部分的起草人：李宁、邓中亮、林文亮、李亮华、宋国建、邢磊、杨毅、李勇、陈凌、陈辉。方标准信息服务平合万文DB11/T948.5-2013电梯运行安全监测信息管理系统技术规范第5部分：传输网络要求范围本部分规定了电梯运行安全监测信息管理系统的传输网络结构、技术要求、网络设备的管理和维护传输网络的检测、验收判定规则。本部分适用于电梯运行安全监测信息管理系统的传输网络的规划、建设、检测和验收。规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB16895.3建筑物电气装置第5-54部分：电气设备的选择和安装接地配置、保护导体和保护联结导体YDN056接入网技术要求-高比特率数字用户线(HDSL)YD/T1215900180 OMHZ TDMA数字蜂窝移动通信网GPRS设备测试方法YD/T1323接入网技术要求不对称数字用户线(ADSL)YD/T1365TD-SCDMA数字蜂窝移动通信网无线接入网络设备技术要求YD/T1381P网络技术要求网络性能测量方法YD/T1552WCDMA数字蜂窝移动通信网无线接入网络设备技术要求YD/T1561cdma2000数字蜂窝移动通信网设备技术要求YD/T1642互联网业务服务质量测试方法YD/T5070公用计算机互联网工程验收规范3GPP R8分时长期演进版本(TD-LTE release)IEC60874光纤和光缆连接器(Connectors for optical fibers and cables)EEE802.3有线以太网中物理层和数据链路层MAC协议(The physical layer and data link layer'smedia access control (MAC)of wired Ethernet)EEE802.11b2.4GHZ带宽中较高速物理层(Higher-speed physical layer extensionin the 2.4GHzbandEEE802.16m移动WiMAX版本2(Mobile WiMAX release2)TU-TG651光纤接入网的50/125μm多模渐变折射率光纤光缆的特性Characteristics of a50/125 um multimode graded index optical fiber cable for the optical access network Study Group 15DB11/T948.52013ITU-T G652单模光纤和光缆的特性optical fiber cable)EIA/TIA 568-A/B国际综合布线标准(Standard specifications and construction)术语和定义下列术语和定义适用于本部分方传输网络transmission network承载电梯运行安全监测信总管理系统数据传输的网络。传输时延transport delay包括数据接入点到数据汇聚层边界的网络延时和数据汇聚层到应用平台的网络延时，不包含电梯采集数据编解码的延时。数据接入节点data access node将采集设备接入传输网络的网络设备。缩略语ADSL不对称用户数据线(Asymmetric Digital Subscriber Line)HDsL高速率数字用户线路(High-rate Digital Subscriber Loop)CIF通用图像格式(Common Image Format)DsL数字用户线(Digital Subscriber Line)EPON基于以太网方式的无源光网络Ethernet Passive Optical Network)IP互联网协议(Internet Protocol)IPv4互联网协议-第四版本(Internet Protocol Version4)IPv6互联网协议-第六版本(Internet Protocol Version6)NTT日本电信电话株式会社(NIPPON TELEGRAPH AND TELEPHONE CORPORATION)oTL光线路终端(Optical Line Terminal)ONU光网络单元(Optical Network Unit)SDH同步数字体系(Synchronous Digital Hierarchy)TD-LTE分时长期演进(Time Division Long Term EvolutionWMM无线多媒体(Wi-Fi Multimedia)DB11/T948.5--2013传输网络结构传输网络应承载电梯运行安全监测管理平台的监测数据、图像数据传递，实现数据接入节点与数据汇聚层的连接以及数据汇聚层与市级平台、区级平台、维保/使用单位平台、其他平台的连接。传输网络组成结构如图1所示。保/使用单位平区级平台市级平台其它平台方数据汇聚图1传输网络的组成结构数据接入节点与数据汇聚层之间应采用有线网络或无线网络连接数据汇聚层、市级平台、区级平台、维保/使用单位平台、其他平台之间应采用有线网络连接。技术要求总体要求万文文6.1.1IP地址规划要求如下：数据接入节点网络设备的内联端口和采集设备的IP地址应统编址，宜采用IPv4的保留地址，条件允许的可采用IPv6:数据汇聚节点内部的IP地址应统一编址，宜采用IPv4的保留地址，条件允许的可采用IPv6:市级平台、区级平台、维保/使用单位平台、其他平台的P地址应按各自要求分别编址，宜采用IPv4的保留地址，条件允许的可采用IPv66.1.2性能要求6.1.2.1传输时延要求如下：数据接入节点与数据汇聚层的之间的有线网络传输时延应不大于100mS:数据接入节点与数据汇聚层的之间的无线网络传输时延应不大于400ms:市级平台、区级平台、维保单位、使用单位和数据汇聚层的有线网络传输时延应不100ms:6.1.2.2时延变化DB11/T948.52013要求如下：数据接入节点与数据汇聚层的之间的有线网络时延变化应不大于50ms:数据接入节点与数据汇聚层的之间的无线网络时延变化应不大于50ms:市级平台、区级平台、维保单位、使用单位和数据汇聚层的有线公网时延变化应不大于6.1.2.3传输丢包率要求如下：数据接入节点与数据汇聚层的之间的有线网络传输丢包率应不大于10：数据接入节点与数据汇聚层的之间的无线网络传输丢包率应不大于10：市级平台、区级平台、维保单位、使用单位和数据汇聚层的有线公网传输丢包率应不大于106.1.2.4传输包误差率要求如下：数据接入节点与数据汇聚层的之间的有线网络传输包误差率应不大于10：数据接入节点与数据汇聚层的之间的无线网络传输包误差率应不大于10：市级平台、区级平台、维保单位、使用单位和数据汇聚层的有线公网传输包误差率应不大于10:6.1.2.5带宽网络带宽包括三部分：数据接入点带宽、数据接入节点接入数据汇聚层带宽和预留的网络带宽，同类型数据的数据接入节点接入数据汇聚层示意图如图2所示。网络带宽的估算方法如下：a)数据接入点带宽按照文本和多媒体两种传输数据类型分别估算如下：1)只传图像的数据接入点带宽：至少传两路CIF图像，带宽不低于2M:只传监测数据的数据接入点带宽：不低于512K:3同时传图像和监测数据的数据接入点带宽：带宽不低于2M。数据汇聚层图2不同类型数据的数据接入节点接入数据汇聚层示意图b数据接入节点接入数据汇聚层带宽应不小于所有数据接入点传输带宽总和的20%。预留的网络带宽应根据电梯监测信息管理系统的应用情况确定，般应包括网络正常运行要的冗余带宽、业务扩展所需带宽和其他业务数据传输带宽。可靠性要求要求如下：传输网络的关键链路宜采用冗余设计：传输网络的关键设备宜采用冗余配置。安全要求DB11/T948.52013传输网络安全要求应满足符合DB/T94812-2013的要求。5网络设备要求方订数据接入点采用的网络设备应采用工业级产品。6供电要求网络设备电源应取自电梯供电电源前端。网络接入6.2.1有线6.2.1.1DsL要求如下：方一ADSL技术应符合YD/T1323的相关要求：HDSL技术应符合YDN056的相关要求。6.2.1.2以太网万文要求如下：可采用光纤或双绞线接入。具有满足业务服务质量的能力。6.2.1.3光纤要求如下：一应符合IEEE802.3ah-2004标准的规定：可采用单模光纤或多模光纤，宜采用单模光纤：光纤收发器具备掉电保护功能：采用EPON接入所用的OTL和ONU,应具备配置、故障、性能、安全等管理功能。6.2.2无线网络接入要求如下：Wi-Fi应符合EEE802.11b/g/n标准和无线服务质量WMM的相关要求：方GPRS应符合YD/T1215的相关要求：TD-SCDMA应符合YD/T1365的相关要求：cdma2000应符合YD/T1561的相关要求：WiMAX应符合IEEE802.16m标准的相关要求：TD-LTE应符合3GPPR8提案的相关要求.6.3传输接口光接口要求如下：万FC接口应满足NTT标准3中规定的相关要求。LC接口应满足NTT标准中规定的相关要求。SC接口应满足NTT标准中规定的相关要求。万万文接口应满足EC60874-10中规定的相关要求。DB11/T948.5-20136.3.2电接口要求如下：RJ45接口应满足IEEE802.3中规定的相关要求。方方万RJ11接口应满足IEEE802.3中规定的相关要求。传输介质6.4.1光纤要求如下：光纤的保护层，应适合光纤的敷设方式及使用环境：方方多模光纤应符合TU-TG.651的规定，单模光纤应符合ITU-TG.652的规定。.2双绞线要求如下：双绞线应至少采用5类线：双绞线的性能应满足EIA/TIA568-A/B中规定的相关要求。方传输网络设备的管理和维护要求如下：万文方传输网络中的数据传输设备应支持SNMP:传输网络管理应具有拓扑管理、故障管理、配置管理、性能管理等功能：传输网络的检测检测项目文万传输网络检测的项目应包括如下：网络设备规格，该项为主控项：网络设备安装，该项为主控项网络性能，该项为主控项：网络管理功能，该项为8.2网络设备规格检测检测网络设备是否为工业级、合格设备。网络设备安装检测检测网络设备供电是否符合6.1.6的要求。信息服务平检测网络设备电源接地是否符合GB16895.3的相关指标要求。网络性能检测检测内容包括连通性、时延、时延变化、包误差率、接入带宽和接入带宽利用率。DB11/T948.5--20138.4.2检测方法要求如下：应能进行单段检测和传输网络整体检测：一时延、时延变化、丢包率、包误差率检测方法应符合YDT1381和YD/T1642接入带宽和接入带宽利用率应采用在链路两端部署测试工具检测。8.4.3检测指标网络性能指标应满足6.1中规定的要求：方.5网络管理功能检测是否具备网络拓扑管理、故障管理、配置管理、性能管理功能。判定规则主控项项不合格则为不合格。方方方订万万万文万文万文
