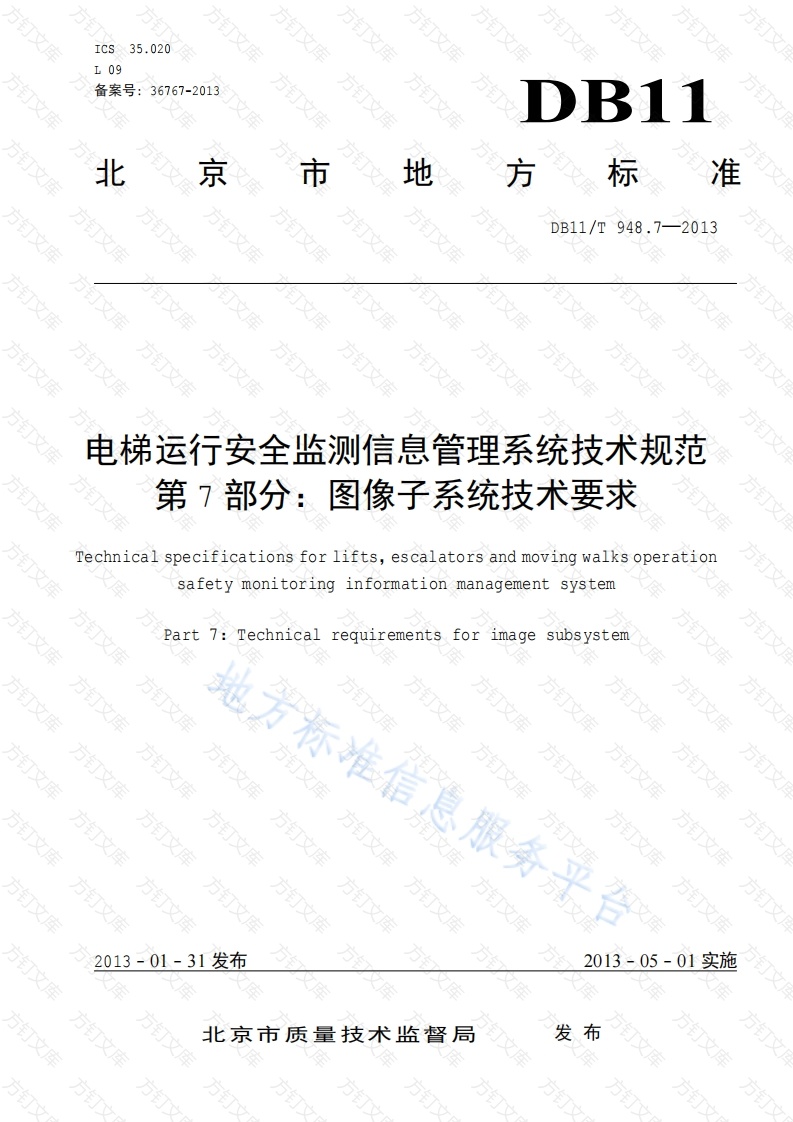

ICS35.020L0936767-2013方北京市地方标准DB11/T948.7-2013电梯运行安全监测信息管理系统技术规范第7部分：图像子系统技术要求Technical specifications for lifts,escalators and moving walks operationsafety monitoringinformation management systemPart7:Technicalrequirements for image subsystem万地方标准信息服务平方方方20130131发布2013-05-01实施北京市质量技术监督局发布方DB11/T948.7一2013目次前言L范围2规范性引用文件3术语和定义，系统总体结构.系统功能要求，6系统其他要求，设备要求设置要求参考文献库万文方地方标准信息服务平合万方方DB11/T948.-2013月DB11/T948《电梯运行安全监测信息管理系统技术规范》分为以下几个部分：第1部分：系统总体结构：第2部分：电梯基础信息与数据格式：第3部分：采集设备编码规则：第4部分：采集设备和平台的通信协议与数据格式：第5部分：传输网络要求：第6部分：监测数据存储要求：第7部分：图像子系统技术要求：第8部分：采集设备技术要求：万文第9部分：电梯运行数据格式与输出要求：第10部分：采集设备安装验收规范：第11部分：平台技术要求：方第12部分：系统信息安全规范：第13部分：平台维护要求。本部分为DB11/T948的第7部分。万文本部分由北京市质量技术监督局提出。本部分由北京市质量技术监督局归口。本部分由北京市质量技术监督局组织实施本部分主要起草单位：北京市质量技术监督局、赛诺网讯（北京）科技有限公司、北京市标准化研本部分主要起草人：刘彬、外亮、李亮华、宋国建、邢磊、杨毅、李勇、陈凌、陈辉。准信息服务平合万万文万文万文DB11/T948.-2013电梯运行安全监测信息管理系统技术规范第7部：图像子系统技术要求范围本部分规定了电梯运行安全监测信息管理系统图像子系统的总体架构、系统功能、系统性能、相关设备及设置要求。本部分适用于电梯运行安全监测信息管理系统图像子系统的新建、改建、扩建工程的设计和验收。规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DB11/T384.2◇图像信息管理系统技术规范第2部分视频格式与编码DB11/T384.12图像信息管理系统技术规范第12部分图像采集区域标志的设计与设置DB11/T384.16图像信息管理系统技术规范第16部分视频图像字符叠加要求术语和定义下列术语和定义适用于本文件文图像资源imageresource图像采集设备、图像存贮设备、图像转发设备等提供的图像信息。采集设备acquisition equipment用于采集电梯运行状态、运行统计信息、故障信息和图像信息，具备识别、检测、转换、报警、通信及音视频播放功能的电子设备。运行监测数据采集器monitoringdataacquisition用于采集电梯运行状态、运行统计信息和故障信息的电子装置，它是采集设备的一部分。图像数据采集器image data acquisition用于采集、处理电梯图像信息的电子装置，它是采集设备的一部分。DB11/T948.72013体式数据采集器integrated dataacquisition同时具备运行监测数据采集和图像数据采集功能的采集器。系统总体结构方4.1系统总体架构图图像信总上传分两种情况：每台电梯的单路图像通过一体式数据采集器上传，如图1所示。应用平台方数据汇聚平台体式数据采集器摄像机方图1通过一体式数据采集器上传万文多台电梯的多路图像通过图像数据采集器集中上传，如图2所示。应用平台方方数据汇聚平台图像数据采集器运行监数据采集器摄像机摄像机图2通过图像数据采集器上传系统总体架构说明万DB11/T948.72013系统由摄像机、采集器、数据汇聚平台和应用平台等四个部分构成：摄像机是前端图像的采集设备：采集器接收摄像机采集的图像并实现对图像的转发、存储，接受并执行上级平台下达指令的任数据汇聚平台具有对所接入的采集器上传的图像存储和转发的功能：并根据应用平台的指令对图像进行转发或从前端采集器获取：应用平台具有对实时图像调阅、历史图像检索和调阅的功能。系统功能要求5.1存储5.1.1图像应在采集设备存储，电梯故障和事件录像经平台调用上传到数据汇聚平台。5.1.2采集器应存储不低于15天的录像：平台应对电梯故障和事件录像永久保存5.1.3应对电梯故障和事件录像单独做标记。5.2转发系统应能支持多级图像转发服务，应能支持系统内多个平台的多个用户同时访问同个资源点的图像信总。5.3实时图像调阅应用平台应能按照指定电梯进行图像的实时调阅，支持实时图像抓帧存储。历史图像检索与调阅应用平台应能按照指定电梯、时间等要素检索历史图像并进行调阅。文系统其他要求编码格式要图像编码算法应符合DB11/T384.2所规定的H.264编码格式，图像分辨率不低于CIF(352×288)字符叠加6.2.1存储的图像应叠加位置信总和时间信总位置信息在图像左上角显示，时间信息在图像右下角显示，字符叠加应符合DB11/T384.16标准的要求。6.2.2显示的字符颜色应能自动与背景图像颜色形成明显反差6.3关联性要求图像数据采集器的每通道ID应与该电梯的运行监测数据采集器ID相关联。设备要求摄像机DB11/T948.720137.1.1图像采集应根据应用的需要选用相应的设备。文7.1.2摄像机的水平清晰度应不低于480TVL,并宜具有彩色/黑白自动转换功能。图像采集设备应能适应现场的照明条件。7.1.4摄像机安装应与现场环境相协调，并满足相应的设备防护等级要求。7.2视频编码器7.2.1应具有每端口25帧/秒的编码能力。7.2.2图像分辨率应不低于CIF(352×288)7.2.3视频编码器应采用嵌入式操作系统。7.2.4宜具有码率可变功能。方方7.2.5宜支持IP单播/组播、SNMP协议管理。7.2.6宜扩展支持SIP、RISP、RTP、RTCP等网络协议设置要求摄像机应安装在轿厢内顶部，应能基本覆盖整个轿厢，应能清楚看到操作面板。应在轿厢内的显著位置设置图像采集区域标志，标志的设计应符合DB11/T384.12标准的要求。方方万万文文DB11/T948.7-2013GB50348安全防范工程技术规范GB50395视频安防监控系统工程设计规范YD/T1171-2001[P网络技术要求一网络性能参数与指标GA/T367-2001视频安防监控系统技术要求GA/T669.1-2008城市监控报警联网系统技术标准，通用技术要求方万万文方方方方方万万文
