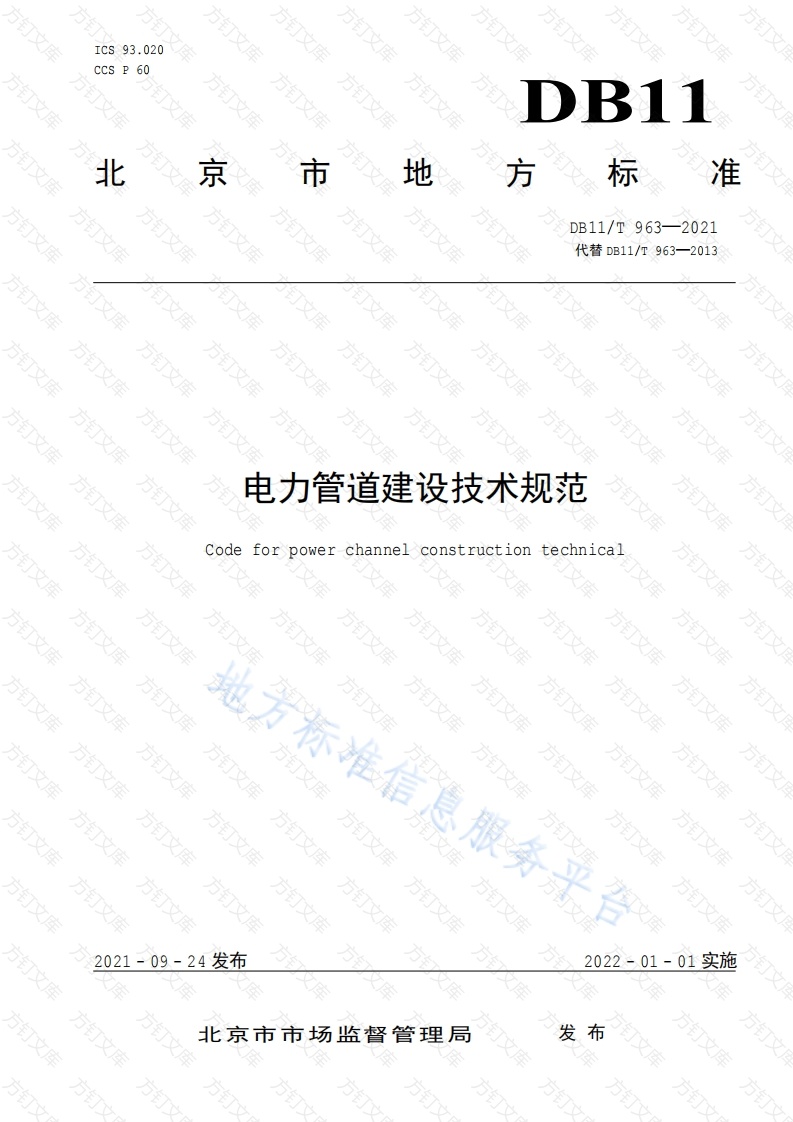

CCS P 60方北京市地方标准DB11/T963-2021代替DB11/T963一2013万方万电力管道建设技术规范方Codefor power channelconstructiontechnical方方地方标准信息服务平方方方万万20210924发布2022-01-01实施北京市市场监督管理局发布方DB11/T9632021目次万文前言.范围2规范性引用文件3术语和定义，一般规定路径选择电缆隧道5电力排管综合管廊电力舱10地方标准信息服务平合万方DB11/T963-2021本文件按照GB/T1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件代替DB11/T963一2013《电力管道建设技术规范》本文件与DB11/T963一2013相比，除编辑性修改外主要技术变化如下：更改了本文件的适用范围（见1,2013版的1）：更改了电力管道井盖的建设要求（见4.9,2013版的4.9）：增加了电力管道结构可靠性、防火、防水、抗震等设计要求（见4.16、4.17、4.18和4.21）：更改了电力管道的路径选择中电力管道应保证与城市其他市政公用工程管线之间的安全距离的规定（见5.9,2013版5.8）：更改了电缆支架设计安装规定（见6.7,2013版的6.7）：更改了电缆隧道通风、排水、照明和监测装置的规定（见6.14、6.15和6.16，见2013版的6.14、6.15和6.16)更改了电力排管中工作井的相关规定（见7.10,2013版7.10）：增加了综合管廊电力舱章节，明确了综合管廊中电力舱的建设要求（见8.1~8.23）本文件由北京市城市管理委员会提出并归口。本文件由北京市城市管理委员会组织实施，本文件起草单位：国网北京市电力公司。本文件主要起草人：郭连启、王世武、王鹏、徐驰、邓佳翔、李华春、魏世岭、薛强、王卫东、王金双、李宁、刘青、熊俊、时晨杰、尚英强、赵洪飞、张译文、张竞成、杨延滨、赵洋、马博翔。本文件历次版本发布情况为：-DB11/T963-2013。本次为第次修订。标准信息服务平方订DB11/T963-2021电力管道建设技术规范本文件规定了电力管道建设应遵循的一般规定、路径选择、电缆隧道、电力排管及综合管廊电力舱的技术要求。本文件适用于500千伏及以下输配电电缆线路新建电缆隧道、电力排管及综合管廊电力舱工程。扩建、改建工程可参照本文件执行。规范性引用文件下列文件中的内容通过文中的规范性引用而构成文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3096声环境质量标准GB/T13912金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法GB/T23858检查井盖GB50010混凝土结构设计规范GB/T50065交流电气装置的接地设计规范GB50068建筑结构可靠度设计统一标准GB50108地下工程防水技术规范方GB50153工程结构可靠性设计统一标准GB50156汽车加油加气站设计与施工规范GB50191构筑物抗震设计规范方订GB50217电力工程电缆设计标准GB50223建筑工程抗震设防分类标准GB50289城市工程管线综合规划规范GB/T50476混凝土结构耐久性设计标准GB50838城市综合管廊工程技术规范DL/T5221城市电力电缆线路设计技术规定DB11/T147检查井盖结构、安全技术规范术语和定义息服务平电力管道powerchanne用于敷设电力电缆的隧道、排管、综合管廊电力舱、工作井组成的构筑物，或者四种型式的组合。DB11/T963—2021方电缆隧道可容纳多条电缆、有供安装和巡视方便通道的地下构筑物。排管（埋管）cable duct按规划电缆根数一次建成多孔管道的地下电缆构筑物。综合管廊municipal tunnel建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施。方电力舱powercompartment综合管廊中专门用于容纳电力管线的舱体。万文工作井manhole人可出入以安装电缆接头等附属部件、供牵拉电缆作业所需的或电缆通道通风所需的构筑物。entrance-exit单独或结合安装通风等设备而设置的供人员进出的地上建筑物。方方电缆支架cable brackets用以支撑电缆的刚性结构系统，包括电缆桥架、普通支架、吊架等。耐火槽盒fire-resistingtrough box用耐火性能板材制成，用于敷设电力电缆、通讯电缆的主体部件的盒·)10耐火隔板fire-resisting baffle用耐火性能板材制成，用于隔离不同层电缆支架的板材。库方万文接地装置groundingconnection方文DB11/T963-2021接地线和接地极的总和。12监测装置monitoring device用以监测电力管道状态的装置统称，包括监控井盖、测温光纤、水位监测设备、视频设备、气体监测设备等。般规定4.1电力管道建设应积极采用标准化建设成果，应做到技术先进、经济合理、安全适用、便于施工和维护，鼓励采用新技术、新设备、新材料、新工艺。4.2电力管道应依据电网空间布局规划、实际建设需求及电网远景发展需求建设。4.3电力管道建设应符合安全、环保、消防、人防、防灾和劳动保护等国家相关规范规定。4.4电力管道采用的原材料、成品、半成品、设备、混凝士等应符合国家、行业技术标准和设计规范。产品应有合格证和出厂说明书。监测装置、通风排水照明等设备应有铭牌。4.5新建电力管道与现状电力管道连通时，连通建设应按照本规范执行并不得降低原电力管道的建设标准。4,6电力管道的安全性、适用性、可靠性、耐久性及抗灾害能力等应符合GB50153、GB50068和GB50838的要求。4.7地中埋设的保护管，应满足荷载要求和耐腐蚀性的要求。管枕适宜的跨距，宜按管路运营的最不利工况条件下的强度（抗弯、抗剪等）、刚度要求确定：在通过可能发生不均匀沉降的软土或不良地质地段等情况应做好现场勘查、风险评估、应急预案、在线监测以及相关技术措施。4.8电力管道应满足电缆弯曲半径的要求，管道转角应进行圆弧过渡处理，转角不应小于90°4.9电力管道井盖应能承受可能的荷载条件及适合环境要求.所用井盖应符合GB/T23858的技术要求，尺寸应标准化，应具有防盗、防滑、防位移、防坠落、防震响等功能。电缆隧道、综合管廊电力舱宜加装电子锁以及集中监控设备，实现集中控制、远程解锁、非法开启报警等功能，及时把信号发送至监控中心。电力排管二层子盖宜加装无线电子锁。带逃生功能的井盖应具备在内部易于开启的功能。4,10电力管道内电缆支架、爬架、拉力环、爬梯、工作平台、护栏、篦子、接地极、地线等钢构件均应采用预制件，并进行热镀锌等防腐处理。4.11电缆吊（支）架和固定夹具应具有表面平滑、便于安装、足够的机械强度、适合使用环境的耐久性。交流单芯电缆的支架和夹具应采用铝合金等不构成磁性闭合回路的材料。4.12电力管道内的金属构件均应用扁钢等与接地装置连接，确保接地电阻满足要求。4.13金属构件镀锌层表面应连续完整，并应光滑，不得有漏镀、过酸洗、结瘤、积锌、锐点等使用上有害的缺陷，镀锌层厚度和镀锌层镀覆量符合表1规定。热浸镀锌层加工和试验检测应符合GB/T13912的相关要求。方方DB11/T963—2021表1镀锌层厚度和镀锌层镀覆量镀件厚度最小平均厚度最小平均镀覆量局部最小厚度局部最小镀覆量(mm)(μm)(g/m)(μm)(g/m)t≥685610705053≤t<670505553951.5≤t<35539545325t<1.54532535250注：本锁锌层是指未经离心处理的镀层4.14工作井井室中应设置安全警示标识标牌。露面井盖应有电力标志，不露面层子盖应根据周边环境条件按需设置标志标识、联系电话。4,15工作井内应设置安全爬梯，预埋拉力环和电缆吊（支）架等设施，电缆吊（支）架的配置不得妨碍安全运行。4.16电力管道与变、配电站室连通的工作井内，所有管孔（含己敷设电缆）均应采用防水套管、阻水法兰、柔性封堵材料进行防水封堵。4.17电力管道应有防火设计，且符合全国及地方性消防法规和相关设计规范。应按工程重要性、火灾概率及其特点和经济合理等因素，在电力管道设置适当的防火分隔、阻燃措施。电缆隧道和综合管廊电力舱宜增设自动报警与专用消防装置。4.18电力管道应根据气候条件、水文地质、结构特点、施工方法和使用条件等因素进行防水设计，防水等级应不低于二级，应满足结构安全、耐久性和使用要求，变形缝、施工缝等应符合相关要求4.19在电缆隧道和排管中，不应布置其他市政管线。4.20电力管道路径上的电缆终端站、隧道出入口、重要区域的工作井井盖应有安防措施，并应加装在线监控装置。4.21电力管道（不包含排管）抗震设防类别应不低于GB50223中规定的乙类，结构抗震设防烈度不低于8度，抗震设计应符合GB50191有关规定。4.22电缆隧道的设计应当兼顾人民防空需要，工程主体结构应满足防常规武器抗力级别不低于6级，防核武器抗力级别不低于6级的荷载要求。4.23采用明挖法的电缆隧道，通风亭宜采用埋管引出式。路径选择5.1电力管道的路径选择及附属构筑物的位置选择，除应符合DL/T5221等相关规定外，还应保证不同管线之间的安全距离。5.2电力管道的布置应与城市现状及规划的地下铁道、地下通道、人防工程等地下隐蔽性工程协调配合。5.3电力管道应根据规划需求，在规划路口、线路交叉地段，合理设置三通井、四通井等构筑物进行接口预留、线路交叉。5.4电力管道在道路下方的规划位置，宜布置在人行道、非机动车道及绿化带下方。当电缆隧道位于机动车道或二级以上公路、城市次干路以上道路主路下时，工作井不应设在主路机动车道上：当综合管廊位于公路、市政道路行车道下方时，带逃生功能的工作井井盖应设置在人行道或绿化带内，工作井不应设置在机动车道上。设置在绿化带内时，工作井出口处高度应高于绿化带地面300mm。工作井井盖等地面设施应与道路景观相协调，不影响道路路缘石的直线安装。DB11/T963-20215.5电力管道的路径选择，应综合路径长度、施工、运行维护方便及节省投资等因素，宜沿现状和规划道路建设。沿市政道路建设的电缆隧道进出口及通风亭等的设置应与周围环境相协调。5.6穿越河道的电力管道应选择河床稳定的河段，埋设深度及位置应满足河道远期规划要求，不妨碍河道整治和管线安全。5.7电力管道与市和区县人防指挥所的间距应满足电磁环境保护要求。5.8电力管道与公路、市政道路建设宜做到同步设计、同步建设。5.9电力管道与城市其他市政管线及加油站设施之间应满足安全距离要求。电力管道与其他市政管线之间的最小水平净距及最小垂直净距应满足GB50217、GB50289的要求。电力管道在靠近加油站建设时，外沿距加油站地下直埋式油罐的安全距离应满足GB50156的要求。电缆隧道6.1电缆隧道内部有效断面（净空）应根据其内规划敷设的电缆电压等级、截面、数量来确定，施方法需要结合周围环境、地下水位等因素，具体应符合以下要求：明挖法隧道有效净空尺寸宜选用2.0m×2.1m、2.6m×2.4m。该法宜优先采用预制式混凝土节段，现场拼装成型：矿山法隧道有效净空尺寸宜选用2.0m×2.3m、2.6m×2.9m:盾构法隧道有效净空尺寸不应小于明挖法隧道净空尺寸：顶管法隧道有效净空尺寸宜选用管道的内径系列为：2.2m3.2m之间：双层及双孔隧道断面宜保持一致。6.2电缆隧道应按照重要电力设施标准建设，应采用钢筋混凝士结构：主体结构设计使用年限应为100隧道防水等级应不低于二级。6.3电缆隧道变形缝应满足密封、防水、适应变形、施工方便、检修容易等要求，施工缝、穿墙管、预留孔等细部结构应采取相应的止水、防水措施。电缆隧道的所有管孔应采取阻水法兰，柔性封堵材料等防水封堵措施。6.4修建电缆隧道时，应根据环境条件，采取相应措施，严格控制地层变形、地面沉降。6.5电缆隧道内最小允许通行宽度不应小于1m。6.6电缆隧道内接地系统应符合以下要求：电缆隧道内接地系统应形成环形接地网，接地网应与发电厂、变电所接地网两点及以上相连接：电缆隧道接地装置的接地电阻应小于5Q,综合接地电阻应小于1Q:每组接地极间距要求56m。电缆支架与接地装置焊接牢固，防腐符合规范要求。电缆支架沿隧道侧墙布置，立柱垂直于隧道底板安装，纵向应平顺，各支架的同层横档应在同水平面上，电缆支架水平间距1m,具体要求如下：电缆支架材质以普通钢材为主，支架表面进行防腐处理，防腐层应牢固且耐久稳定：对于在电缆隧道采用分相布置的单芯电缆，电缆支架应采用非铁磁性材料：电缆支架应能满足所需的设计承载能力要求。不同隧道断面尺寸、不同隧道施方法对应的电缆敷设容量、支架布置、支架长度，应符合表2的规定DB11/T963—2021表2断面尺寸、施工方法与支架要求断面尺寸序号施工方法支架布置支架长度(m)(宽X高或内径)2.0m×2.1m明挖法两侧0.522.6m×2.4m明挖法两侧0.832.0m×2.3m矿山法两侧0.542.6m×2.9m矿山法两侧0.8由内径决定两侧0.5/0.8电缆隧道内支架的层间距离应执行GB50217规定，层间距离最小值见表3：电缆最上层支架距隧道、封闭式工作井顶部的净距允许最小值应满足电缆引接至上侧柜盘时的允许弯曲半径要求，且不宜小于表3的规定：表3电缆隧道内支架层间距离最小值(mm)电缆电压等级和类型、敷设特征支架或吊架控制电缆明敷1206kV以下15020035kW单芯250电力电缆明敷35kW三芯300110kV220kV300330kV、500kW350电缆敷设于槽盒中h+100注：h为槽盒外壳高度电缆隧道最上层支架距离侧墙顶部垂直净距不宜小于300m:最下层支架距离侧墙底部垂直净距不宜小于100mm:支架的强度应满足电缆及其附件荷载和安装维护的受力要求，且在有可能短暂上人时，应计入90ON的附加集中荷载：在机械化施工时，应计入纵向拉力、横向推力和滑轮重量等影响：支架端头应加装防护措施。6.8110kV变电站（楼）应设不少于2个方向的3个电缆进出线口及进出线电缆隧道，220kV变电站（楼）应设不少于2个方向的4个电缆进出线口及进出线电缆隧道.变电站出线孔数及孔径应满足该变电站永久规划出线的需求，220kV和110kV变电站进出线电缆隧道的净宽尺寸不应小于2.4m,长度不宜小于3.0m。6.9220V和110V变电站、110kV及以上主网电缆进出线口以及进出线电缆隧道宜与10kV配网电缆出线口及电缆隧道分开设置。6.10、电缆隧道沿线应设置工作井用于电缆敷设，应符合以下要求：隧道工作井内应有容纳供人员上下的活动空间：井室高度不宜超过4.0m,超过时应合理设置多层工作井或过渡平台。多层工作井或过渡平台间距不得大于3m,每层设固定式或移动式爬梯。工作井或过渡平台应折返布置人孔，并设置盖板：DB11/T9632021遂道工作井用于10kV配网电缆出线时，应就近接入出线井室的上层，井室的上层井壁上应预留出线孔及电缆固定架，并做好线管孔两侧的防水封堵。严禁直接接入隧道的侧墙、顶板、底板等位置，严禁从人孔井壁引出各种线缆：隧道工作井上方人孔内径应为800mm,在电缆隧道交叉处设置的人孔不应垂直设在交叉处的正上方，应错开布置。6.11电缆隧道、工作井的结构尺寸应满足全部容纳电缆的允许最小弯曲半径、施工检修作业与运行维护空间要求，电缆的配置无碍安全运行，并应符合下列规定：井室顶板内表面应高于电缆隧道内顶0.5m,并应预埋电缆吊架，满足在最大容量电缆敷设后各个方向通行高度不低于1.5m的要求：电缆隧道内通道的净高不宜小于1.9m:在较短的隧道中与其他管沟交叉的局部段，净高可降低，但不应小于1.4m:工作井应采用开启式：井底部应低于最底层电缆保护管管底0.2，顶面应加盖板，且应至少高出地坪0.1m:设置绿化带时，井口应高于绿化带地面0.3m,底板应设置集水坑，向集水坑泄水坡度不应小于0.3%：6.12沿电缆隧道纵长，出入口（安全孔）设置不应少于2个，宜在变电站、电缆终端站以及路径上方每2m适当位置设置出入口（安全孔），并应符合以下要求：出入口（安全孔）下方应设置方便运行人员上下的楼梯，上方应设置面积不小于9m2、高度不低于3m的构筑物：出入口（安全孔）安全孔应适合安装机具和安置设备的搬运、投放，以及隧道低压电源设备的布置：在公共区域露出地面的安全孔设置部位，宜避开公路、轻轨，其外观宜与周围环境景观相协调。电缆隧道内应建设低压供电系统，电缆隧道内供电系统一般规定：供电系统不应少于2路电源供电，电压等级不高于380：负载能力应满足一路电源停电时全部设备同时投入使用的需要：电缆隧道供电半径应满足电气需求，设备受电端电压差：动力设备（电机）不宜超过±5%，照明设备不宜超过+5%，-10%：电源线应选用阻燃电缆：电缆隧道内电源线应敷设于耐火槽盒（或管）内，耐火槽盒（或管）应防水、防潮、阻燃，耐火槽盒（或管）阻燃等级不低于B1级：导线截面总和不应超过管内截面40%：电缆隧道供电系统电源箱、配电柜等装置应安装于工作井内，且不影响隧道净空，避免水淹：电源分电箱和配电箱外壳防护等级不应低于IP65:安装高度宜为箱底距地面1.5m:箱内每回路（除消防回路）宜设置漏电保护装置：照明、插座、风机、水泵及消防控制箱回路均应接自不同回路。14电缆隧道内应建设照明系统，电缆隧道内照明系统一般规定：电缆隧道内应设置正常照明、应急照明：照明灯具应为防触电保护等级I类设备，选用节能、防潮、防操型，防护等级不应低于P65并应具有防外力冲撞的防护措施：应采用24V及以下安全电压供电，当采用220V电压供电时，应采取防止触电的安全措施，应敷设灯具外壳专用接地线：应急照明由安全出口标志灯和疏散标志灯组成。安全出口标志灯宜安装在隧道出入口上方，疏散标志灯宜设置在隧道内人行通道两侧距地面高度为1m1.2m的电缆支架外侧：应急照明除正常电源外，宜选用另一路供电线路与自带电源型应急灯相结合的供电方式：正常电源故障后，应急电源投入的转换时间应不大于15s,持续工作时间不应少30m1n:
