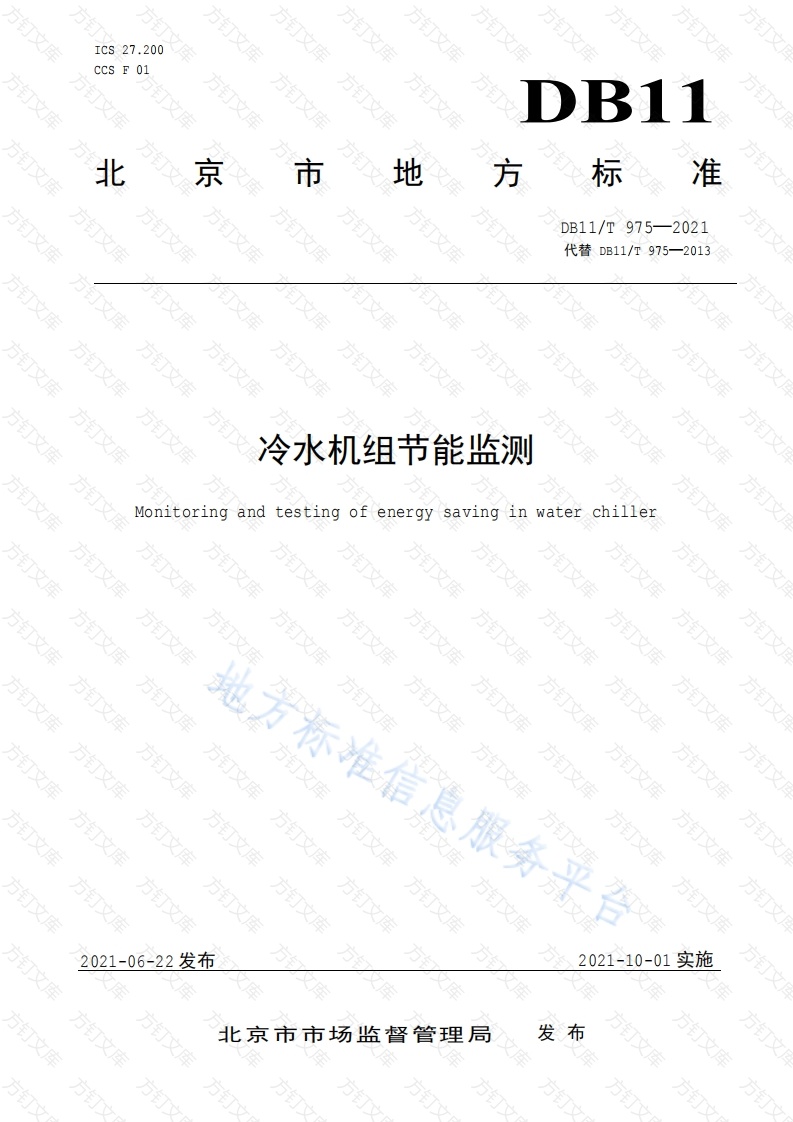

ICS27.200CCS F 01方B11北京市地方标DB11/T975-2021代替DB11/P975一2013万万冷水机组节能监测Monitoringandtestingofenergysavinginwaterchiller方方地方标准信息服务平方方万2021-06-22发布2021-10-01实施北京市市场监督管理局发布方方方方DB11/T9752021目次万文万文前范围2规范性引用文件3术语和定义，监测方法6计算方法7评价指标8监测结果评价.9冷水机组节能监测报告，冷水机组节能监测报告格式参见附录A。附录A(资料性)冷水机组节能监测报告参考文献.方方地方标准信息服务平方万方DB11/T975-2021本文件按照GBT1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草本文件代替DB11/T975一2013《冷水机组节能监测》。与DB11/T975-2013相比，除编辑性修改外主要技术变化如下：a)修改了测试条件（见5.1,2013版5.1）：b)修改了测试仪表准确度要求（见5.2，2013版5.2)：c)修改了测试方法（见5.3.1和5.3.2,2013版5.3）：d)修改了评价指标（见7,2013版6）。本文件由北京市发展和改革委员会提出并归口。本文件由北京市发展和改革委员会组织实施。本文件起草单位：北京市北节能源设计研究所、北京节能环保中心、中启能科技有限公司、北京中建建筑科学研究院有限公司、北京节能技术监测中心、北京市计量检测科学研究院、北京节能环保促进会等。本文件主要起草人：徐烨、张希庆、刘大为、杨合洋、张宪鑫、王圣典、张清伟、高红、刘笑、方春香、李航、任静、张金花、李文明、王璐、孔丽静、金丽丽。本文件历次版本发布情况为：2013年首次发布为DB11/T975-2013:一次修。方文方地方标准信息服务平合万方方万文方DB11/T9752021冷水机组节能监测万万范围本文件规定了冷水机组节能监测项目、监测方法、评价指标、监测结果评价。本文件适用于蒸气压缩循环冷水机组实际运行工况的节能监测方规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT10870蒸气压缩循环冷水（热泵）机组性能试验方法术语和定义下列术语和定义适用于本文件，蒸气压缩循环冷水机组The water chilling packagesusing the vapercompression cycle种由压缩机、蒸发器、冷凝器、膨胀阀以及控制元件等组装成体，可制备和提供冷水的制冷装以下均简称冷水机组。冷水机组使用侧The using side of the water chiller冷水机组为建筑物或工艺提供冷量的冷冻水侧冷水机组实际性能系数(ACOP)The actual coefficient of performance of the water chiller冷水机组在实际运行条件下，以同单位表示的制冷量除以冷水机组总输入电功率得出的比值。监测项目4.1检查项目4.1.1被监测冷水机组应有不少于1个制冷季的运行记录，至少应包含如下信息：机组使用侧供/回水温度、冷却水供回水温度、机组输入功率等。4.1.2被监测冷水机组应有维修保养记录。DB11/T975一20214.2测试项目4.2.1冷水机组使用侧供水温度（℃）。4.2.2冷水机组使用侧回水温度（℃）。4.2.3冷水机组使用侧水流量(mh)。万4.2.4冷水机组输入功率(kW)5监测方法测试条件5.15.1.1冷水机组应在负荷稳定的状态下进行测试，测试时间不少于1小时。5.1.2测试时，冷水机组的负荷应不低于其额定负荷的60%。5.1.3水冷冷水机组冷却水进水温度应在29℃~32℃之间：风冷冷水机组室外干球温度应在32℃35℃之间：蒸发冷却冷水机组室外湿球温度应在25.5℃~26.4℃之间。5.1.4冷水机组使用侧供/回水温度、使用侧水流量及机组输入功率应同时测试。万5.2测试仪表5.2.1一般要求方监测用仪表应满足测试项目的要求，仪表应校准或检定合格，并在证书有效期内。5.2.2测试仪表准确度测试用仪表的型式及准确度应符合表1的规定。A.1测试用仪表的型式及准确度仪器设备名称型式准确度温度测试仪表铂电阻温度计0.1℃流量测试仪表便携式超声波流量计±1.0%万电功率测试仪表电能综合分析仪±1.5%注：测试用仪表准确度适用于现场测试环境条件。5.2.3符合5.2.1和5.22要求的冷水机组系统安装的仪表可以用于节能监测。5.3测试方法5.3.1使用侧供、回水温度温度测点应布置在距离机组供/回水口0.5m内，安装温度传感器时，应用胶布把传感器与金属表面粘牢，传感器外侧用长约150mm的隔热保温材料包扎好。供/回水温度测试仪表宜选择同向偏差的温度仪表。监测冷水机组使用侧供/回水温度，每10分钟记录一次，取算术平均值。5.3.2使用侧水流量水流量测点应优先选择在使用侧供水管道上，若该部位不具备测试条件，测试部位也可选在回水管道上，测点应位于管道的直管段，管段长度应满足仪表使用条件。监测冷水机组使用侧水流量，每10分钟记录一次，取算术平均值。5.3.3冷水机组输入功率文文DB11/T975一2021冷水机组输入功率系压缩机电动机、油泵电动机等输入功率之和。风冷式冷水机组还包括冷却风机电动机和内置管道泵电动机输入功率。冷水机组输入功率的测量方法应按GBT10870规定的内容执行。输入功率应在冷水机组配电线路的输入端测试。每10分钟记录一次，取算术平均值：多路输入的取其和。计算方法冷水机组制冷量的计算方法冷水机组制冷量Q按公式(1)计算：1)3600式中q。-冷水机组使用侧平均水流量，单位为立方米每小时Pc-冷水密度，单位为千克每立方米(kgm)；Cc冷水比热，单位为千焦每千克摄氏度[kJ/kg℃小：t1-冷水机组使用侧回水平均温度，单位为摄氏度（℃）：t2-一冷水机组使用侧供水平均温度，单位为摄氏度（℃）冷水机组输入功率的计算方法冷水机组输入功率N按公式(2)计算：式中N-冷水机组输入电功率，单位为千瓦(kW)单位为千瓦(kW)。方方方冷水机组实际运行性能系数的计算方法冷水机组实际运行性能系数ACOP按公式(3)计算：方万ACOP=式中：ACOP冷水机组实际运行性能系数。评价指标3定频冷水机组实际运行性能系数应不低于表2评价指标。万DB11/T975一2021方B.1机组实际运行性能系数评价指标类型额定制冷量(kW)ACOP涡旋式<5284.20<5284.90螺杆式52811635.30水冷式5.60<5285.40离心式528~11635.70>11635.90≤502.60涡旋式>502.80风冷式或蒸发冷却式螺杆式2.80>503.007.2变频冷水机组部分负荷运行时实际运行性能系数应不低于表2评价指标的要求。水冷变频离心式冷水机组满负荷运行时实际运行性能系数应不低于表2评价指标的0.93倍。水冷变频螺杆式冷水机组满负荷运行时实际运行性能系数应不低于表2评价指标的0.95倍。监测结果评价8.1冷水机组检查结果应符合4.1的要求，实际运行性能系数测试结果应符合7.1或7.2中评价指标的要求。8.2监测单位在测试报告中应做出监测结果合格或不合格的评价。万8.3对经监测不合格的冷水机组，监测单位应提出改进建议。冷水机组节能监测报告钉钉方文文方方方方DB11/T975一2021附录A万文(资料性)冷水机组节能监测报告方表A.1给出了冷水机组节能监测报告。A.1冷水机组节能监测报告报告编号：单位名称监测日期环境温度设备名称设备编号规格型号机组类型额定制冷量(kW)额定输入功率(kW)监测依据：测试用仪表的型式及准确度：设备运行策略：设备测算项目机组输入功率(kW)使用侧水流量（㎡h)使用侧供水温度（℃）机组制冷量(kW)吏用侧回水温度（℃）几组负荷率(%)检查内容合格条件指标检查/测试结果结果评价检查是否有不少于1个制冷季的冷水机组运行数据记录是是否有冷水机组的设备维保记录是令水机组实际运行性能系数ACOP符合7.1或7.2规定目监测结果评价及改进建议：钉方方单位名称（节能监测专用章）月日编制：审核：批准：DB11/T975一2021方参献[1]GB/T15316节能监测技术通则[2]GBT10870蒸汽压缩循环冷水（热泵）机组性能试验方法[3]GB17167用能单位能源计量器具配备和管理通则[4]GB19577冷水机组能效限定值及能源效率等级采暖通风与空气调节设计规范[6)GB50736民用建筑供暖通风与空气调节设计规范制冷设备术语[8]JGJ/T177公共建筑节能检测标准公共建筑节能设计标准方万文方订方方方方方万万万文
