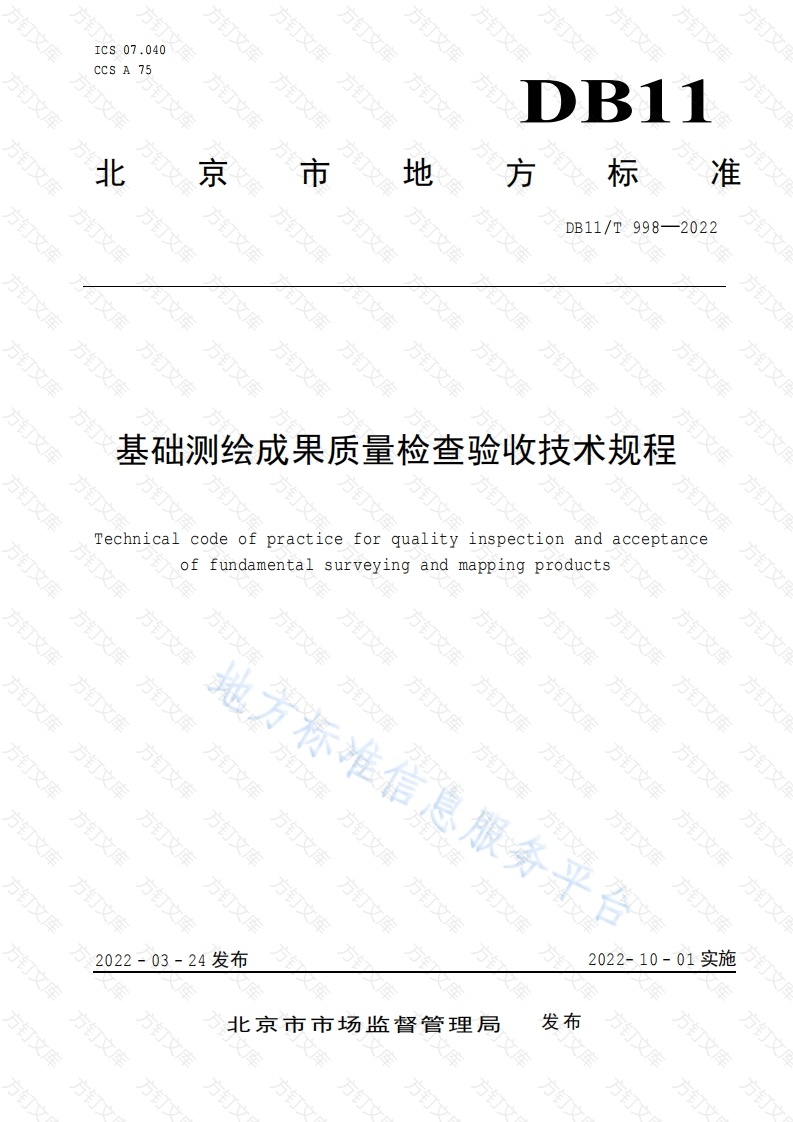

文库CCS A 75文库北京市地方文DB11/T998—2022基础测绘成果质量检查验收技术规程Technicalcode of practice for quality inspectionand acceptanceoffundamentalsurveying and mapping products方钉文库方文库方文库万文库方文库地方标准信息服务平方钉文库方钉文库方钉文库方订文库方钉文库方钉文库万文库方钉文库20220324发布2022-10-01实施北京市市场监督管理局发布DB11/T998-2022次前引言12规范性引用文件3术语、定义和缩略语3.1术语和定义3.2缩略语24.1总体要求24.2成果种类24.3检查验收方法24.4仪器设备要求4.5记录及报告..34.6质量问题处理3检查验收与质量评价35.1抽样35.2详查概查5.3单位成果质量评定55.4样本质量评定75.5检验批成果质量判定5.6报告编制86检查验收内容6.1控制测量成果6.2遥感数据166.3数字线划图(DLG)6.4数字高程模型(DEM)6.5数字正射影像图(D0M)406.6数字栅格地图(DRG)446.7数字表面模型(DSM)476.8基础地理底图6.9基础地理信息数据库55附录A(资料性附录)检查验收记录表.，附录B(资料性附录)测绘成果检查报告附录C(资料性附录)测绘成果检验报告66参考文献70文DB11/T998--2022本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件是对DB11/T998一2013修订，代替DB11T998-2013的全部内容。与DB11/T9982013相比，除编辑性修改外主要的技术变化包括：a)删除、增加了个别术语与定义：b)将缩略语调整到第3章：©)修改了第4章基本规定，修改了检验批和样本量的对照关系，增加了成果种类：d)删除了导线测量成果的检验内容与方法：©)增加了遥感数据、数字栅格地图、数字表面模型、基础地理底图的检验内容与方法：)修改了控制测量成果、数字线划图、基础地理信总数据库的检验内容与方法：g)修改了附录内部分内容。本文件由北京市规划和自然资源委员会提出并归口。本文件由北京市规划和自然资源委员会组织实施。本文件起草单位：北京市测绘设计研究院、国家测绘产品质量检验测试中心、北京建筑大学、自然资源部测绘标准化研究所、北京市勘察设计研究院有限公司、北京市通州区城乡测绘所。本文件主要起草人：张海涛、姜坤丽、马宁、刘韶军、安智明、李森、李兵、祝晓坤、王、王旭辉、陶迎春、赵海涛、霍亮、刘小强、张立伟、郝树宾、张凤录、段红志、刘英杰、魏培、刘增良、张红、刘鹏、张科伟、左效刚、吕扬、彭泊涵、马原放、陈品样、贾光军。文文文库文库文库文库文库方钉文库地方标准信息服务平合文库方钉文库方钉文库方钉文库方钉文库方文库方文库方钉文库方钉文库万文方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库文库万文方文库方文库文DB11/T998-2022本文件的编写贯彻了国家相关法律法规的要求，规范了基础测绘成果质量，与DB11/T407《基础测绘技术规程》相适应并配套使用。本文件根据GB/T18316《数字测绘成果质量检查与验收》、GB/T24356《测绘成果质量检查与验收》的相关规定，结合北京市控制测量、遥感数据、数字线划图(DLG)、数字高程模型(DEM)、数字正射影像图(DOM)、数字栅格地图(DRG)、数字表面模型(DSM)、基础地理底图以及基础地理信息数据库建设与维护更新的生产技术水平、质量控制要求和检查与验收的实际情况制定，为以上成果的检查与验收工作提供依据。方钉文库方文库文方丁文库方钉文库方订文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库万文方文库文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方文库方钉文库方钉文库方钉文库万文库万文方钉文库方钉文库方钉文库方订文库方钉文库方钉文库万方钉文库方钉文库方钉文库方钉文库万文库DB11/T-2022基础测绘成果质量检查验收技术规程范围本文件规定了基础测绘成果检查验收的基本规定、检查验收与质量评价、成果种类和检查验收内容。本文件适用于基础测绘成果检查验收与质量评定。规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18316数字测绘成果质量检查与验收GB/T24356测绘成果质量检查与验收术语、定义和缩略语术语和定义下列术语和定义适用于本文件。3.1.1基础测绘成果fundamental surveying and mapping products公共财政投入并由测绘地理信息主管部门组织实施所形成的基础性、公益性测绘成果。3.1.2过程检查process inspection在自查、互查的基础上，对单位成果质量要求的全部检查项进行的检查。3文库最终检查final inspection过程检查完成后，对单位成果质量要求的全部检查项进行的检查。4验收检验inspection before accepiance最终检查完成后开展的全面检验。3.1.5数学精度检测mathematical accuracy detect单位成果的平面位置精度检测、相对位置精度检测及高程精度检测的总称。缩略语下列缩略语适用于本文件。DEM:数字高程模型(digital elevation model)DLG:数字线划地图(digitalline graphic)DOM:数字正射影像图(digital orthophoto mapDRG:数字栅格地图(digital raster graphic)DSM:数字表面模型(digital surface model)GNSS:全球导航卫星系统(Global navigation satellitesystemIMU/GNSS:惯性测量单元/全球导航卫星系统(inertial meunit/glo bal navigation satellitetemDB11/T9982022方文库PDOP:空间位置精度因子(position dilution of precision)RTK:利用载波相位差分的实时动态测量(real-timekinematic基本规定方文库4.1总体要求4.1.1检查程序基础测绘成果质量应通过过程检查、最终检查和验收检验，各级检查验收工作应独立进行，不应省略、代替或颠倒顺序，具体要求按照GB/T24356规定的执行。4.1.2过程检查4.1.2.1测绘单位应开展过程检查。4.1.2.2过程检查应实施全数检查，可不对单位成果质量进行评定。万文4.1.3最终检查4.1.3.1测绘单位应开展最终检查。4,1.3.2最终检查内业应实施全数检查，涉及外业的检查项可采用抽样检查，抽样按5.1执行。4.1.3.3最终检查应对成果质量采用优、良、合格、不合格四级评定4.1.4验收检验4.1.4.1验收检验由项目管理单位或由其委托具有相应资质的质量检验机构组织实施。4.1.4.2验收检验可采用抽样检验对样本进行详查，抽样按5.1执行，必要时可对样本外成果进行概查。4,1.4.3验收检验应对单位成果质量和样本质量采用优、良、合格、不合格四级评定，应对检验批质量采用批合格和批不合格两级判定。.2成果种类基础测绘成果基本类型分9大类，共20种测绘成果，见表1。表1基础测绘成果种类统计表序号基本类型成果种类数量控制测量成果GNSS静态测量成果、GNSS网络RTK测量成果、等级水准测量成果框幅式数字航空摄影影像、推扫式数字航空摄影影像、机载激光雷达遥感数据数据、倾斜航空摄影影做、光学卫星影像数字线划图1:500数字线划图、1:2000数字线划图、1:10000数字线划图数字高程模型格网类数字高程模型、点云类数字高程模型2数字正射影像图数字正射影像图数字表面模型格网类数字表面模型、点云类数字表面模型2基础地理底图基础地理信息数据、多尺度的电子地图数据基础地理信息数据库基础地理信息数据库检查验收方法DB11/T998-20224.3.1检查验收可采用比对分析、实地检测和核查分析三种方法。4.3.2比对分析主要适用于室内方式确定被检成果错漏或获取被检测数据与参考数据的差值。通过重新计算，检查被检成果精度指标的符合性。4.3.3实地检测主要适用于实地确定被检成果错漏或获取与野外实测数据的差值。以不低于所检成果原测精度的技术要求和方法，外业实地对抽查的样本单位成果进行检测。4,3.4核查分析主要适用于室内方式检查被检成果的质量特性。核查观测数据资料、数据处理资料，确认观测数据、起算数据使用的正确性，检查计算过程或数据处理过程参数设置是否符合要求。4.4仪器设备要求4.4.1检查验收过程中使用的仪器设备应通过计量确认并在有效期内，其精度指标应不低于相关标准及技术文件的要求。4.4.2检查验收中使用的软硬件的功能应不低于技术文件的要求。4.5记录及报告4.5.1检查验收记录包括质量问题及其处理记录、质量统计记录等，检查验收记录填写应及时、完整、规范、清晰。检查验收人员和复查人员签名后的记录禁止更改、增删，内容和格式参照附录A执行。4.5.2最终检查完成后，应编制检查报告：验收检验完成后，应编制检验报告。4.5.3检查报告和检验报告应随基础测绘成果一并归档。4.6质量问题处理4.6.1过程检查、最终检查中发现的质量问题应改正并经确认。4.6.2最终检查判定为不合格的单位成果应退回处理，处理后再重新进行检查，直至合格为止。4.6.3经验收判为合格的批，应返回修改完善。经验收判为不合格的批，应将检验批退回处理，再次申请验收时应重新抽样。检查验收与质量评价5.1抽样5.1.1确定单位成果和质量元素及权重5,1.1.1根据成果特点确定单位成果的计量单位和质量元素。5.1.1.2质量元素应体现单位成果的质量特性。5.1.1.3对多种类型、不同等级的成果，应分别确定单位成果和质量元素。5.1.1.4质量元素及相应权重按照本文件第6章的规定执行，一股不作调整。当检验对象为测绘工序成果，或仅包含某几项质量元素的测绘相关成果时，按本文件所列相应权的比例调整质量元素的权，调整后的各质量元素权之和应为1.0。5.1.2确定检验批和样本量5,1.2.1当检查验收成果包含多种尺度的数据时，宜按不同尺度分别确定批次、批量。5.1.2.2当单位成果数小于或等于1000时，可作为一个检验批：当单位成果数大于1000时，应划分为若干检验批，且批次数最小，各检验批批量应均匀。5.1.2.3检验批的样本量按表2确定。文文库DB11/T998一2022方文库方钉文库表2批量与样本量对照表级别批量样本量13221-405341-60461-80981-100106101-120121-1401411601391410181-2001511201-23212233-28220283-36224143634873015488-6854016686-10005617≥1001应分批次抽取样本。注：当样本量等于或大于批量时，则全数检查。5.1.3抽取样本5.1.3.1抽样可采用简单随机抽样，也可根据不同单位、时间、生产方式、困难类别等因素，进行分层随机抽样。5.1.3.2检验批的样本应分布均匀。5,1.3.3样本内容包括从检验批中提取的样本成果的全部资料。下列资料作为单位成果的补充材料，提取原件或复印件：)项目的测绘任务书、合同和委托验收文件：b)经批准的测绘技术设计文件及技术设计更改文件：c)技术总结、检查报告及检查记录：d)需要的样本外成果数据：e)使用仪器的计量确认证书原件或复印件：f)其他需要的文档资料。服务平合方文库5.2详查概查5.2.1详查对样本成果进行详查。根据各单位成果的质量元素及检查项，逐个检查单位成果并统计质量元DB11/T998-2022素、质量子元素和检查项中存在的各类错漏数量或错误率，按照53的要求评定单位成果质量。5.2.2概查对样本外成果进行概查。根据成果的质量元素及检查项，对影响成果质量的主要项目和带倾向性的问题进行检查，一般只记录A类、B类错漏和普遍性问题。当未检查出A类错漏且一个单位成果同一质量子元素（没有质量子元素，按质量元素统计)B类错漏少于4个时，判成果概查合格：否则判概查为不合格。5.3单位成果质量评定5.3.1单位成果质量评分5.3.1.1数学精度评分数学精度评分的具体要求如下：)数学精度检测包括：平面位置精度检测、相对位置精度检测和高程精度检测：检测中，检测点（边）应分布均匀、位置明显，检测点（边）数量视地物复杂程度而定，般情况下单位成果内检测点（边）数量宜为20个（条）~50个（条），也可根据项目的技术设计文件及技术设计更改文件要求确定。b)按单位成果统计数学精度困难时可适当扩大统计范围。c)应采用中误差作为数学精度的衡量标准。高精度检测时，在允许中误差2倍以内（含2倍）的误差值均应参与数学精度统计，超过允许中误差2倍的误差视为粗差。同精度检测时，在允许中误差2倍以内（含22倍）的误差值均应参与数学精度统计，超过2√2倍的误差视为粗差。d)检测点（边）数量少于20个（条）时，以误差绝对值的算术平均值代替中误差：大于20个条)时，按中误差统计成果精度。e)高精度检测中误差计算公式：式中：成果中误差检测值：检测点（边）总数：△较差。)同精度检测中误差计算公式：标准信息服式中：成果中误差检测值检测点（边）总数：较差。当中误差检测值不大于中误差允许值时，按公式(3)计算数学精度质量分数：多项数学精度评分时，单项数学精度得分均大于60分时，取其算术平均或加权平均文库DB11/T9982022文库4060+0.330.7×m100m≤0.3mo式中：一涉及中误差的质量元素或检查项得分值：中误差允许值：方钉文库m中误差检测值。5.3.1.2质量错漏扣分GNSS静态测量成果、GNSS网络RTK测量成果、等级水准测量成果、框幅式数字航空摄影影像、推扫式数字航空摄影影像、机载激光雷达数据、倾斜航空摄影影像、光学卫星影像、基本比例尺(1：500、1：2000、1：10000)数字线划图成果、基础地理底图成果可根据单位成果中同一质量子元素（没有质量子元素，按质量元素统计）错漏数量进行评分。质量评定的具体方法如下：a)质量元素的错漏分类应按6.1、62、6.3、6.8的规定执行。b)成果质量错漏扣分标准见表3。表3成果质量错漏扣分标准错漏类型扣分值A类42分B类D类当单位成果中检出A类错漏，则不对单位成果质量进行评分，直接评定单位成果质量不合格。注2：一般情况下取=1。需要进行调整时，可根据困难类别、要素数量等为原则进行调整（平均困难类别1）。调整后的值应经过生广委托方批准。c)质量子元素的评分方法将质量子元素得分预置为100分，根据相应成果的要求对相应质量子元素中出现的错漏逐个扣分。S2的值按式(4)计算。式中：质量子元素得分：质量子元素中相应的B类错漏、C类错漏、D类错漏个数：扣分值调整系数。d)质量元素的评分方法：采用加权平均法计算质量元素得分。S的值按式(5)计算。5式中：S2质量元素、相应质量子元素得分：文
