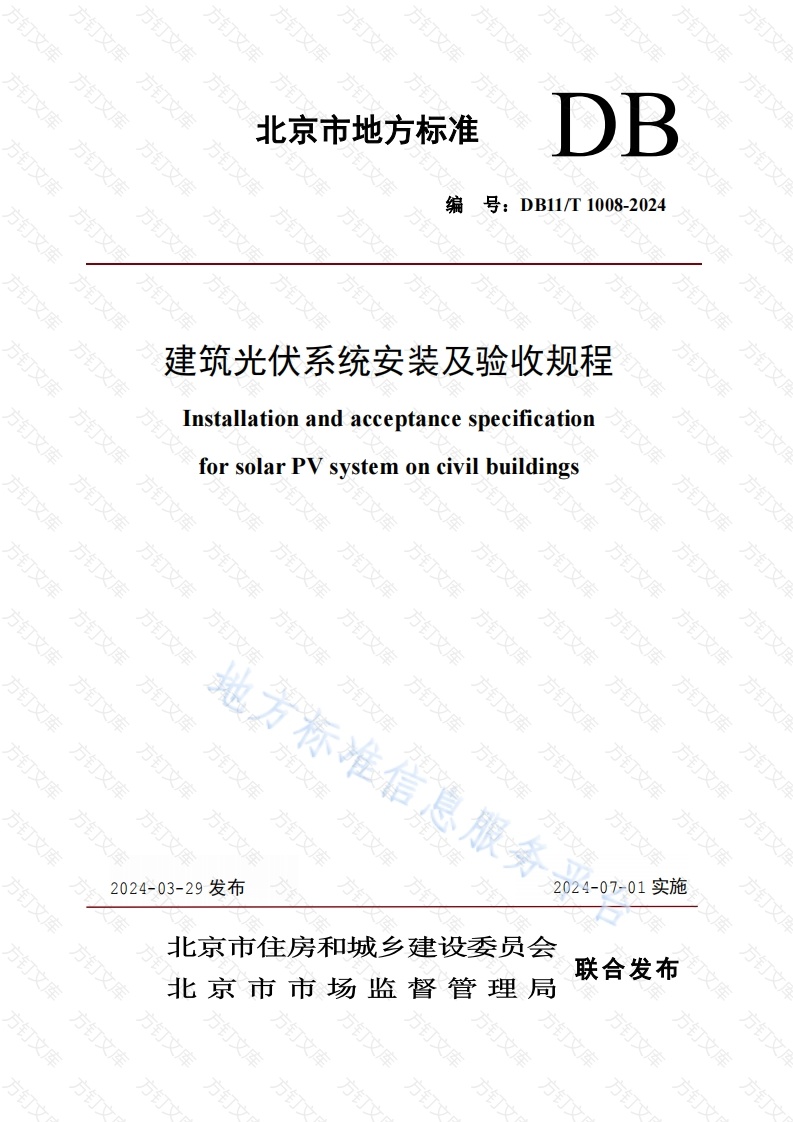

北京市地方标准DB编DB11T1008-2024建筑光伏系统安装及验收规程Installation and acceptance specificationfor solar PV system on civil buildings方万2024-03-29发布2024-07-01实施北京市住房和城乡建设委员会联合发布北京市市场监督管理局方方万万北京市地方标准建筑光伏系统安装及验收规程Installation and acceptance specificationfor solarphotovoltaic system on civil buildings万号：DB11/T1008-2024订主编部门：北京城建科技促进会万文中建一局集团第五建筑有限公司中铁二十二局集团电气化工程有限公司批准部门：北京市市场监督管理局施行日期：2024年07月01日息服务平台库2024年北京万文文万DB11T1008-2024前根据北京市市场监督管理局《2021年北京市地方标准制修订项目计划》(京市监发〔2021)19号)的要求，规程编制组经广泛调查研究，认真总结实践经验，参考国内相关标准，并在广泛征求意见的基础上，修订本规程。本规程的主要技术内容是：1总则；2术语：3基本规定；4光伏组件与构件安装：5电气设备安装；6防雷接地系统安装：7施工安全：8检查调试：9质量验收：10运行维护。本规程修订的主要技术内容是：细化了基本要求，增加了光伏系统设计要求施工要求等内容：光伏方阵安装与构件安装合并为一章，并进行细化：调整、细化了电气设备安装内容，细化完善了防雷接地要求：4.增加了施工安全要求：5.调整了检查与调试内容：增加了系统验收的分项划分、检验批划分和具体的验收项目，验收项目按构造与连接、组件与构件、电气系统、防雷接地、系统功能等分项工程确定了主控项目和一般项目内容。本规程由北京市住房和城乡建设委员会和北京市市场监督管理局共同负责管理，由北京市住房和城乡建设委员会归口并负责组织实施，北京城建科技促进会负责具体技术内容的解释。执行过程中如有意见或建议，请寄送北京城建科技促进会(北京市西城区广莲路1号，北京建工大厦A座906室：邮编：100055：电话：010-63965212:电子邮箱：143c@sohu.com),以供今后修订时参考本规程主编单位：北京城建科技促进中建一局集团第五建筑有限公司中铁二局集团电气化工程有限公本规程参编单位：北京市建筑节能与建筑材料管理事务中心航天规划设计集团有限公司北京城建亚泰建设集团有限公司DB11/T1008-2024北京城建七建设工程有限公司北京京能建设集团有限公司浙江金贝能源科技有限公司上海宝治集团有限公司北京建工新型建材有限责任公司住房和城乡建设部科技与产业化发展中心北京东方雨虹防水技术股份有限公司宝都国际新材料有限公司天普新能源科技有限公司中国建筑第二工程局有限公司中建中环新能源有限公司华为数字能源技术有限公司本规程主要起草人员：王建明刘嘉茵徐广衍牛寅平张梅向振宇吴胜通夏寅飞杜苍松魏巍于成龙邵君胡纯星戴磊王珊珊赫然许宁陈慧娜朱运超李仁星周一萌吕燕柏潘宏宇石立国焦道伟宋晓鑫李明辉徐增辉陈志中谢艳峰张永超苏小东陈、峰张程浩裴海清侯隆澍赵加亮高峰王冬雁杨朝刘东超李响胡京波江海新尹宝泉本规程主要审查人员：鞠晓磊周卫新李栋李健乔泊徐方文万文DB11/T1008-2024目次1总则万2术语23基本规定4光伏组件与构件安装4.1一般规定54.2光伏组件安装4.3光伏构件安装65电气设备安装85.1一般规定5.2汇流箱5.3逆变器95.4交直流配电柜105.5线缆敷设与连接5.6蓄电池组及充放电控制器6防雷接地系统安装文7施工安全8检查调试8.1安全性检查8.2光伏方阵检查8.3电气设备检查98.4系统性能调试9质量验收239.1一般规定239.2构造连接与支撑249.3组件269.4电气系统279.5防雷接地299.6系统功能30万10运行维护3210.1一般规定3210.2日常维护管理3210.3定期检查3万附录A光伏系统施工质量验收表格34本规程用词说明36引用标准名录37附：条文说明38万文DB11/T1008-2024ContentsGeneral provinces2 Terms..23 Basic requirements..4 Installation of PV modules and PV components.4.1 General requirements4.2 PV modules.…54.3 PV components…65 Installation ofelectric system85.1 General requirements85.2 Combiner box…85.3 Connected inverter95.4 AC/DC power distribution box5.5 Lay and link of wire cable115.6 Galvanic battery and charge/discharge controller6 Installation of lightning-protection system7 Construction safety8 Check and adjust.188.1 Safety check188.2 Check and adjust of PV array8.3 Electric check8.4 Adjust of system function9 Quality acceptance..239.1 General requirements39.2 Structure connecting and support249.3 PV modules and components9.4 Electric system279.5 Lightning-protection29010 Operation maintenance.310.1 General requirements3210.2 Routine inspection3210.3 Periodic inspectionAppendix A Acceptance tables of PVsystem eng34Explanation wording in this standard.36List of quoted standards37Addition:Explanation of provisions38DB11/T1008-2024总1则1.0.1为加强太阳能光伏发电系统在建筑中的推广应用，促进光伏系统与建筑的结合，规范光伏系统的安装、验收与运行维护，制定本规程。1.0.2本规程适用于北京市行政区域内新建、改建和扩建建筑的光伏系统安装、验收与运行维护。1.0.3建筑光伏系统的安装、验收与运行维护，除应符合本规程的规定外，尚应符合国家和北京市现行有关标准的规定。万文方万万万文DB11/T1008-2024语2.0.1建筑光伏发电系统building mounted solarphotovoltaic system安装在建筑上的利用太阳电池的光伏效应将太阳辐射能直接转换成电能的发电系统。本规程中简称光伏系统。2.0.2光伏组件photovoltaic module(PV module)具有封装及内部联结的、能单独提供直流电流输出的最小不可分割的太阳电池组合装置。2.0.3光伏构件photovoltaic module components工厂模块化预制的具备建筑构件功能的光伏组件。2.0.4光伏幕墙photovoltaic curtain wall含有光伏构件的幕墙。2.0.5光伏方阵PV array由若干个光伏组件在机械和电气上按一定方式组装在一起，并且有固定的支撑结构而构成的直流发电单元。2.0.6光伏方阵方位角azimuth angle of PV array光伏方阵向阳面的法线在水平面上的投影与正南方向的夹角（向东偏设定为负角度，向西偏设定为正角度)，本规程中简称方阵方位角。2.0.7光伏方阵倾角tilt angle of PV array光伏组件所在平面与水平面的夹角，本规程中简称方阵倾角。文2.0.8汇流箱combiner box(combining manifolds)在光伏发电系统中将若干个光伏组件串并联汇流后接入的装置。方与公共电网连接的光伏系统。2.0.10并网接口utility interface光伏系统与公共电网配电系统之间相互连接的公共连结点。2.0.11并网逆变器grid-connected inverter将来自光伏方阵或光伏组件的直流电变换为符合电网要求的交流电馈入电网并同时具有各种保护功能的设备。DB11/T1008-20243基本规定3.0.1建筑光伏系统应符合国家现行标准《建筑节能与可再生能源利用通用规范》GB55015、《建筑光伏系统应用技术标准》GB/T51368、《建筑新能源应用设计规范》DB11/T1774的规定。3.0.2接入公用电网的光伏系统应符合现行国家标准《光伏系统并网技术要求》GB/T19939的规定。3.0.3光伏构件在建筑群体中的安装位置应合理，光伏构件周围的环境设施与绿化种植不应对光伏构件的采光形成遮挡。3.0.4材料和构配件进场后应进行质量检查和抽样复验。3.0.5光伏系统应不影响建筑消防设施的安全运行。3.0.6光伏系统各组成部分在建筑中的安装位置应合理布置，并应满足其所在部位的建筑防水、排水和系统的检修、更新与维护的要求。3.0.7光伏构件直接构成建筑围护结构时应与建筑周围环境相协调，应满足所在部位的结构安全和建筑围护功能的要求，并且不应对建筑形体完整构成破坏。3.0.8带储能装置的小型光伏系统的蓄电池、并网逆变器、计量仪表、监控器等设备应安装在维护、观察、记录方便的位置。3.0.9并网光伏系统与公共电网之间应设隔离装置。光伏系统在并网处应设置并网专用低压开关箱或开关柜，并设置专用标识和“警告”、“双电源”提示性文字和符号。3.0.10光伏系统的安装应符合设计要求，并应按设计要求单独编制施工方案和采取相应安全措施。3.0.11光伏系统安装前应具备以下条件设计文件齐备：2并网接入手续齐全：3施工组织设计或施工方案已通过批准：息服务平4建筑、场地、电源和道路等条件能满足正常施工需要：5预留基座、孔洞、预埋件、预埋管和相关设施符合设计图纸的要求，并已验收合格。3.0.12光伏系统的施工不应破坏建筑物的结构和建筑物的附属设施，不应影响建DB11/T1008-2024筑物在设计使用年限内承受各种荷载的能力3.0.13光伏系统的零部件及配套设备应符合现行国家标准《建筑设计防火规范》GB50016中建筑构件和附着物防火等级的规定。3.0.14完成方阵支架施工并安装完光伏组件后应先对已完成项目设施和设备采取保护措施，再进入电气施工。3.015光伏系统施工应做好施工记录。光伏系统工程质量验收应按本规程附录A的规定进行质量验收记录，并填写系统验收报告。3.0.16光伏构件上应标有带电警告标识。安装于可上人屋面的光伏系统的场所应具有人员出入管理制度，并加围栏。方方方订文万文方万方
