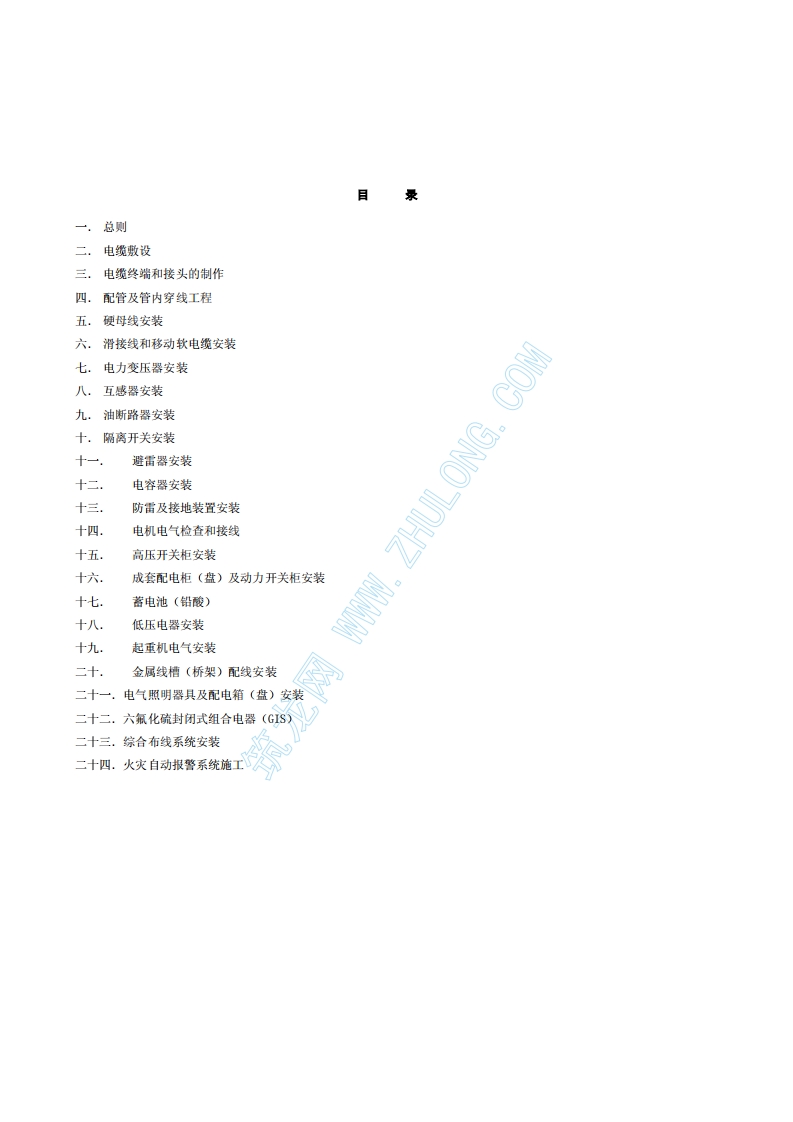

目录一总则电缆敷设电缆终端和接头的制作四.配管及管内穿线工程硬母线安装六。滑接线和移动软电缆安装七.电力变压器安装八.互感器安装九.油断路器安装十.隔离开关安装十一.避雷器安装电容器安装防雷及接地装置安装十四.电机电气检查和接线十五.高压开关柜安装成套配电柜（盘）及动力开关柜安装WWW.ZHULONG.COM蓄电池（铅酸）十八.低压电器安装十九.起重机电气安装金属线槽（桥架）配线安装二十一.电气照明器具及配电箱（盘）安装二十二.六氟化疏封闭式组合电器(GIS)二十三.综合布线系统安装二十四.火灾自动报警系统施工电器安装监理细则1.本细则编制依据a《电气装置安装工程施工及验收规范》(GBJ147-149-90:GB50150-91:GB50168-50173-92:GB5025450259-96。)b《建筑电气安装工程质量检验评定标准》(GBJ303-88)c国标有关电气设计标准及规范2.电气监理工程师应严格遵守和执行《日照木浆项目建设监理工作实施细则》。3.电气监理工程师对电气安装工程的设计、施工、竣工验收的全过程进行质量监理。有权根据设计和国家规范规定的有关条文、制止未经认证（长城标志）的设备、无合格证的产品投入使用，纠正施工单位不能保证工程质量的施工方法，进行中间及竣工验收，签收有关验收证书。二·电缆敷设(1)质量标准1.电缆的耐压试验结果、泄露电流和绝缘电阻必须符合施工规范规定。（检查试验记录）。2.电缆严禁有纹拧、铠装压扁、护层断裂和表面严重划伤的缺陷：直埋敷设时，严禁在管道的上面或下面平行敷设。(观察检查和检查隐蔽工程记录)。3.坐标和标高正确，排列整齐，标志柱和标志牌设置准确：清晰齐全：有防燃、隔热和防腐要求的电缆保护措施完整。4.在支架上敷设时，周定可靠，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，1KV及其以下电力电缆应放在1KV以上电力电缆下面：直埋电缆埋设深度，回填土要求、保护措施以及电缆间和电缆与地下管网间平行交叉的最小距离均应符合施工规范规定。5.电缆转弯和分支处不紊乱、走向整齐清楚：直埋电缆的隐蔽工程记录及简图齐全、准确（观察检查和检查隐蔽工程记录及简图)·6.电缆最小弯曲半径和检验方法应符合下表：油浸纸绝缘电力电缆单芯≥20d尺量检查电缆多芯≥15d最小橡皮或聚氯乙烯护套≥10d允许橡皮绝缘电力电缆裸铅护套≥15d弯曲铅护套钢带铠装≥20d尺量检查半径塑料绝缘电力电缆)人≥10d控制电缆≥10d7.电缆管保护管应固定牢靠，防腐良好。管口光滑，无毛刺。弯曲处无弯启现象，其弯曲半径不小于电缆的最小弯曲半径：出入地沟、隧道和建筑物的保护管口封密严密。（观察检查）。(Ⅱ)应注意的质量问题1.直埋电缆的上下部分应铺以不小于100mm厚的软土或砂土层，并加盖保护，其覆盖宽度应超过电缆两侧各50mm。软土或砂子中不应有石块或其它硬杂物。2.沿支架或桥架敷设电缆时，应防止电缆排列不整齐、交叉严重，电缆施工前将电缆事先排列好，画出排列图表，按图表进行施工。3.沿桥架托盘敷设的电缆进入室内，防止不够弯曲半径。在桥架上或托盘上施工时，施工人员应考虑满足桥架或托盘上敷设的最大截面电缆的弯曲半径的要求。电器安装监理细则4.电缆敷设时，电缆应从盘的上端引出、不应使电缆在支架上及地面摩擦拖拉。5.电缆保护管内部应无积水且无杂物堵塞。穿电缆时不可损伤护层，可采用无腐蚀性的润滑剂（粉）。三.电缆终端和接头的制作(I)质量标准1.封密严密，填料灌注饱满、无气泡、无渗油现象：绝缘包扎严密，防潮涂料涂刷均匀：封铅表面光滑，无沙眼和裂纹。（观察检查）。2.交联聚乙烯电缆头的半导体带、屏蔽带包缠不超越应力锥中间最大处，锥体坡度匀称，表面光滑（观察检查）·3.电缆头安装、周定牢靠，相序正确，直埋电缆头保护措施完整，标志准确清晰（观察检查和检查安装记录）(II)应注意的质量问题1.防止地线焊接不牢。接地线应采用铜纹线或镀锡铜编织线。2.防止电缆总线与线鼻子压接不紧固，线鼻子与总线截面必须配套、压接时摸具规格与总线规格一致，压接数量不可小于二道3.防止电缆芯线损伤：电工刀削皮时，不宜用力过大，最好电缆总绝缘外皮不完全切透，里面层电缆层应撕下，防止损伤总线。四.配管及管内穿线工程(1)质量标准1.导线间和导线对地间的绝缘的绝缘电阻必须大于0.5MQ。(实测与检查绝缘电阻记录)。2.镀锌钢管和薄壁钢管应采用螺纹连接或套管紧定螺钉连接，不应采用塔焊接连接，保护管的跨接接地线宜采用专用接地卡跨接。（明设的观察检查，暗设的检查隐蔽工程记录入。3.盒（箱）设置正确，固定可靠，管子进入盒（箱）处顺直，在盒（箱）内露出的长度小于5m:用锁紧螺母（纳子）周定的管口，管子露出镜紧螺母的螺纹为2~一4扣（观察和尺量检查）。4.管路穿过变形缝处有补偿装置，补偿装置能活动自如：穿过建筑物和设备基础处加套保护管。（观察检查和检查隐蔽工程记录)·5.导线在管子内无接头，盒（箱）内清洁无杂物，护口护套管齐全无脱落，导线排列整齐、并留有适当的余量。不进入盒（箱）的垂直管子上口穿线后密封处理良好，导线连接牢固，包扎严密，绝缘良好，不伤芯线。（观察检查）6.接地（接零线）截面选用正确，连接紧密牢周。(观察检查)(Ⅱ)应注意的质量问题1.埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面净距不应小于15mm。2.在砖墙内配暗管，应在砌墙时配合土建做好留洞、留槽、埋管的配合工作。如剔槽时，宜用专用机械进行，槽宽应大于管外径12倍，各种暗式箱盒应根据设计标高找正并用水泥砂浆固定，然后进行配管。在土建抹灰层，箱口应与土建抹灰面平齐。3.在现浇混凝土内配管，应密切配合土建，管子应予埋在底筋上部。所有予埋管、卡和箱盒等应牢牢固定，防止浇混凝土捣固混凝土时受震移位。箱盒必须紧贴模板，并用粗纸等垫物浸水后塞好，以防砂浆进入。4.暗配管弯曲半径不应小于管外径的6倍：当埋设于地下或混凝土内时，中间应装接线盒或拉线盒：(1)30m无弯曲：(2)20m一个弯：(3)15m二个弯：(4)8m三个弯.(I)质量标准1.高压绝缘子和高压穿墙套管的耐压试验必须符合施工规范规定。（查耐压试验记录）2.瓷件表面严禁有裂纹，缺损和瓷釉损坏等缺陷。（观察检查）3.母线连接必须符合下列条件规定：
