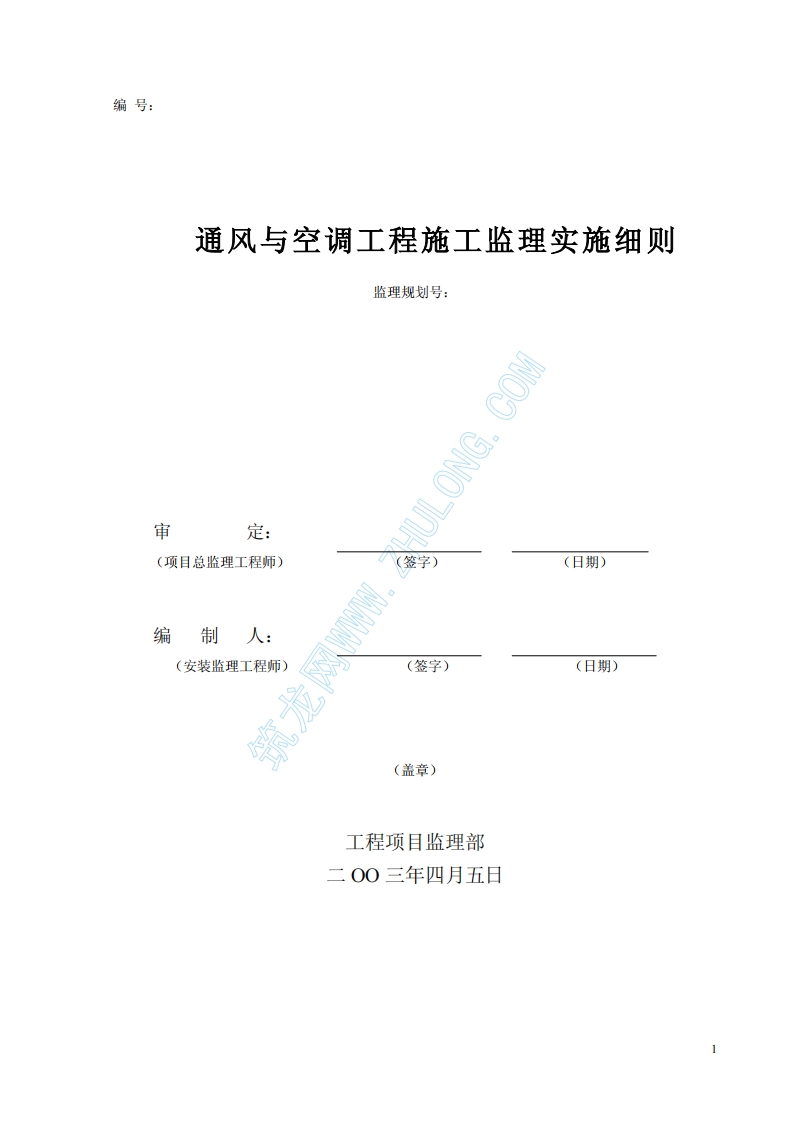

编号：通风与空调工程施工监理实施细则监理规划号：审定：(项目总监理工程师)(日期)编制人：(安装监理工程师)(签字)(日期)筑龙(盖章)工程项目监理部二00三年四月五日通风与空调工程施工监理实施细则一、前言工程是大型综合性工程项目，监理规划确定了质量好、投资省、速度快的监理工作总体目标。即质量控制方面通过严密而有效的工作，要求所有分部分项工程符合国家现行验收标准：投资控制方面以工程总造价为控制目标，在保证质量的前提下，尽量节约资金：进度方面以合同工期为进度控制总目标。暖通空调系统作为工程的一个重要分部工程，是工程的一个重要功能系统，暖通空调分部工程的监理工作也是工程监理的一个重要组成部分，作为具体指导监理工作的依据，监理细则起着重要的作用。施工监理三控制中，质量控制为其核心，所以本细则以质量控制为核心，围绕质量监理内容、过程、标准展开，制定可操作的监理程序。本细则分前言工程概况、质量控制依据、质量控制的主要工作及方法、质量控制的重点内容及部位、质量控制的操作程序及方法、暖通空调施工监理组织、工程质量的检查验收等几个部分。二、工程概况是一座现代化的体育中心设施，有固定座位60000席，场内是400m标准田径场、标准足球场以及各类田径比赛场地，辅助房设淋浴室、更衣室、休息室、各种赛事管理房及其它功能性用房、设备间等。2.1空调通风系统施工内容为看台下部空调、通风、防烟、排烟系统等。本建筑空调区跨度大，分内、外区，采用水环热泵系统根据室内环境要求供冷供热。夏季由冷却循环系统提供冷却水，经热交换器提供空调水：冬季由锅炉房提供蒸汽，经热交换后提供空调水。空调均采用吊装型水环热泵加新风机组。餐厅、展览厅和商场新风及排风采用全热交换器，达到节能并进行新风预处理。消防控制中心、电梯机房预留分体空调电源备用。2.2空调水系统分A、B、C、D四个区以及底层商业用房两个区共六个独立系统，采用机械循环异程式系统。各个系统在一层水暖机房分、集水器上分不同环路。A、B、C区分一层和二至五层两个环路，D区分一层、四至五层贵宾室和二至五层三个环路。2.3通风系统：1.商场、展览厅、餐厅、多功能厅、会议室设机械排风系统。2.生间设卫生间通风器，一层设备用房分别设置机械排风、自然补风。3.一层走道内结合防排烟系统分别设置机械送排风系统。4.厨房排油烟预留排油烟竖井、厨房内设运水排油烟罩。2.4防排烟系统：1.电梯前室设机械加压送风系统，设常闭正压送风口。火警时，电信号打开着火层以及上、下层送风口和对应风机，保证前室25~30P风压。楼梯为敞开式疏散楼梯。2.一层内面积超过100m的暗房间，长度超过20m的内走道及直接对外但长度大于60m的走道设机械排烟系统。火警时，打开着火区排烟口及相应排烟风机。3.有外窗的房间采用开启自然排烟。4.所有空调通风系统按防火分区设置。所有穿越空调和通风机房的风道，水平管与立管交接处穿越防火分区的风管均设防火阀。三、质量控制依据1.奥体中心主体育场工程有关合同、文件及技术资料：2.《建筑工程监理规范》GB50319一2000：3.《建筑工程施工质量验收统一标准》GB50300-2001:4.经过审批的主体育场工程暖通施工图纸：C人°5.南京市奥体中心主体育场工程施工《监理规划》：6.《通风与空调工程施工质量验收规范》GB50243一2002：7.《建筑给水排水及采暖工程施工质量验收规范》GB50242一2002：8.《工业设备及管道绝热工程施工与验收规范》GBJ126一89：9.《制冷设备、空气分离设备安装工程施工与验收规范》GB50274一98：10.《中华人民共和国工程建设标准强制性条文一房屋建设部分》(2002版)。四、质量控制的主要工作及方法1.审核施工单位资质，审查确认施工分包单位。2.做好材料和设备进场检查工作，确认其质量：检查施工机械和机具，保证施工质量。3.审查施工组织设计，检查并协助搞好各项生产环境、管理环境条件。4.进行施工工艺过程质量控制工作，检查工序质量，严格工序交接检查制度，做好隐蔽工程的检查验收。5.做好工程变更方案的比选，保证工程质量。6.进行质量监督，行使质量监督权，认真做好质量签证工作，行使质量否决权，协助做好付款控制。7.做好中间质量验收准备工作，做好项目竣工验收工作，审查项目竣工验收图。以上可以归纳为审查资料、现场巡视、不定期不定点抽查、严格工序报验制度，做好签证验收工作。3
