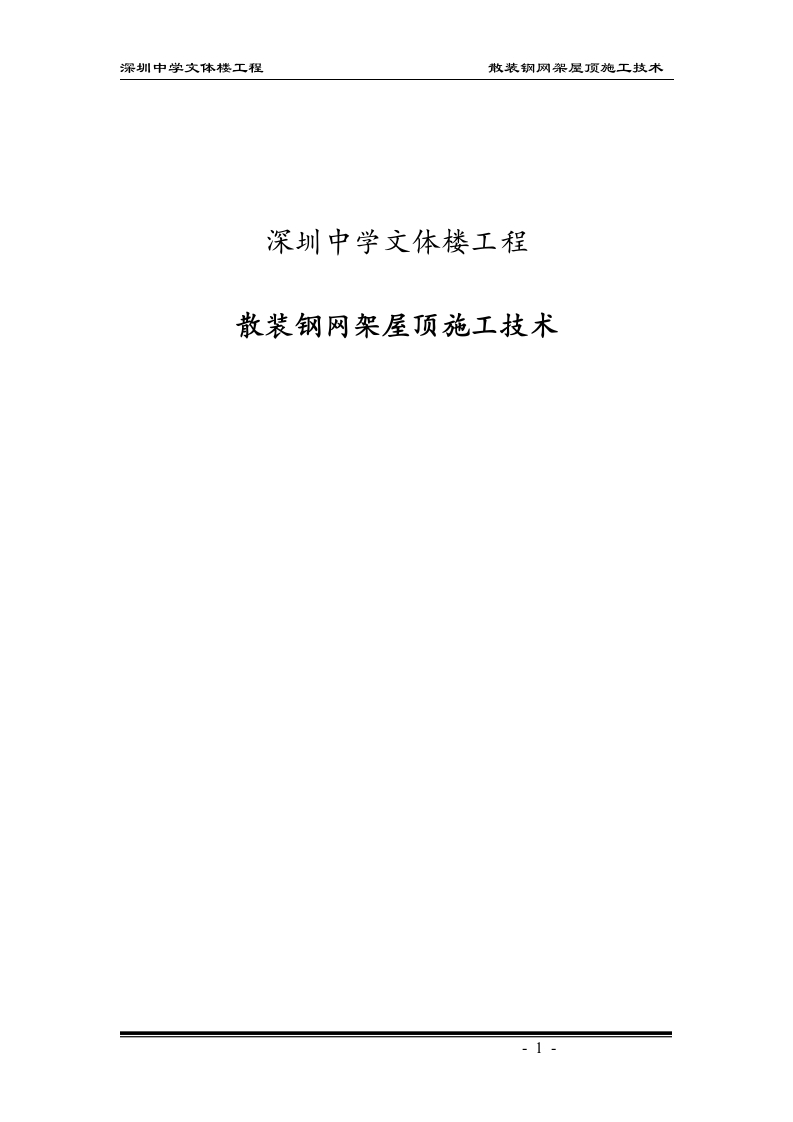

深圳中学文体楼工程妝装钢网架屈顶施工技术深圳中学文体楼工程散装钢网架屋顶施工技术-1-深圳中学文体楼工程一、工程概况(一)工程概况深圳中学文体楼钢网架工程，由中国建筑西北设计研究院设计、深圳市建艺建设监理有限公司监理、中建三局一公司深圳分公司负责施工。网架投影面积2944m2(曲面展开面积3100m2)；屋面投影面积3122m2(曲面展开面积3192m2)。网架为普通钢螺栓球结构，单向不规则孤，屋面采用压型复合板（夹心板）。本网架共12个支承，点，分布在②轴、①轴、©轴、©轴上。屋面有组织排水，屋面采用三条2m×34.2m的采光带进行采光，网架杆件、檩条、水槽及螺栓球等采用天宁防火涂料公司的TNGB(超薄型)防火涂料在表面进行防火处理，其耐火时间为1.5小时，涂层厚度为1.94mm。1、平面尺寸：64×46m2、结构：正四3、网格尺寸：4×4.5m(有非标)4、网架高度：H=2.0m5、跨中最大挠度：-113.7mm6、选用杆件截面：中60×3.5中75.5×3.75中88.5×4Φ114×4Φ140×45中159×10Φ219×10-2-深圳中学文体楼工程散装钢网架屈顶施工技术(二)编制依据《钢结构工程施工质量验收规范》GB50205-2001《网架结构设计与施工规程》JGJ7一91《建筑钢结构焊接规程》JG81一91《建筑结构荷载规范》GB9一87《钢结构设计规范》GB17一88《网架结构工程质量检验评定标准》JG78一91等规范规程，屋面板与屋面檩条风荷载系数、取值需参照《网架轻型房屋钢结构技术规程》GES102.98附录A规定确定。(三)采用材料要求1、钢管选用Q235钢，采用高频焊管或20号无缝钢管。2、球节点采用45#钢。3、高强螺栓采用40Gr钢，焊条：E43030422)、E50160506)、E50150507)园钢Q235(一)制作工艺流程-3-
