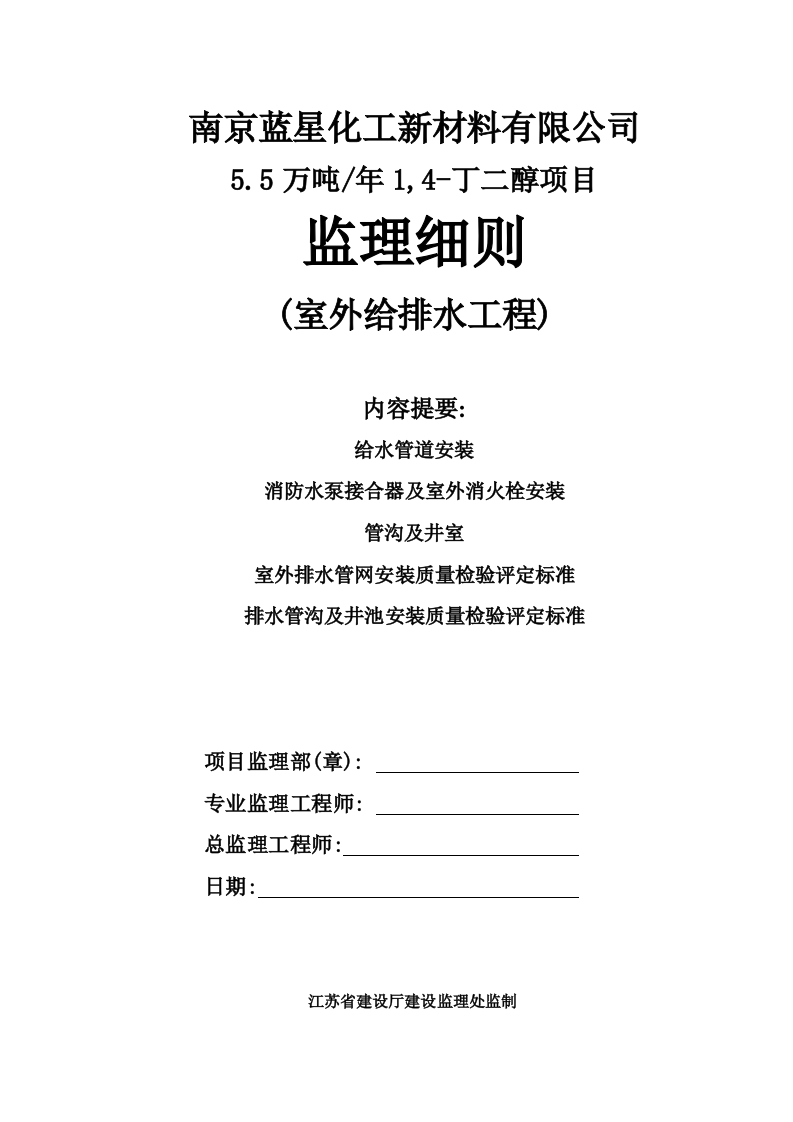

南京蓝星化工新材料有限公司5.5万吨/年1,4-丁二醇项目监理细则(室外给排水工程)内容提要：给水管道安装消防水泵接合器及室外消火栓安装管沟及井室室外排水管网安装质量检验评定标准排水管沟及井池安装质量检验评定标准项目监理部（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅建设监理处监制室外给排水工程施工质量监理实施细则适用于民用建筑群（住宅小区）及厂区的室外给排水管网安装、消防水泵结合器及室外消火栓安装、室外管沟及井室、室外排水管沟及井池工程的质量检验与验收。1.给水管道安装项项检验方目次质量标准法给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上敷设时，应做可靠的保温防潮措施。在无冰现场观察1冻地区，埋地敷设时，管径的覆土埋深不得小于500mm,检查穿越道路部位的埋深不得小于700mm。给水管道不得直接穿越污水井、化粪池、公共厕所等污染2观察检查源。管道接口法兰、卡口、卡箍等应安装在检查井或地沟内，3不应埋在土壤中。观察检查给水系统各种井室内的管道安装，如设计无要求，井壁距法兰或承口的距离：管径小于或等于450mm时，不得小于尺量检查250mm;管径大于450mm时，不得小于350mm。管网必须进行水压试验，试验压力为工作压力的1.5倍，旁站水压5但不得小于0.6Mpa。试验镀锌钢管、钢管的埋地防腐必须符合设计要求，如设计无6要求时，可按下表9.2.6的规定执行。卷材与管材间应粘主贴牢固，无空鼓、滑移、接口不严等控防腐层层次政党防腐层加强防腐层特加强防腐层项(从金属表面起)冷底子油冷底子油冷底子油12沥青涂层沥青涂层沥青涂层观察和切3外包保护层加强包扎层加强保护层开防腐层(封闭层)(封闭层)检查沥青涂层沥青涂层5外保护层加强包扎层6(封闭层)沥青涂层7外包保护层防腐层厚度不小于(mm)369观察冲洗水的浊度，给水管道在竣工后，必须对管道进行冲洗，饮用水管道还查看有关7要在冲洗后进行消毒，满足饮用水卫生要求。部门提供的检验报告。管道的坐标、标高、坡度应符合设计要求，管道安装的允1许偏差应符合下表9.2.8的规定次项允许偏差(mm)检验方法埋地100坐铸铁管敷设在沟槽内50拉线和尺①标钢管、塑料埋地100量检查管、复合管敷设在沟槽内40埋地±50铸铁管②标铺设在沟槽内±30拉线和尺高钢管、塑料埋地±50量检查管、复合管铺设在沟槽内±30水直段(25m以上)平铸铁管起点终点40管③纵拉线和尺横直段(25m以上)量检查向铸铁管起点终点30弯曲般管道和金属支架的涂漆应附着良好，无脱皮、起泡、流淌现场观察2和漏涂等缺陷。检查管道连接应符合工艺要求，阀门、水表等安装位置应正确，塑料给水管道上的水表、阀门等设施其重量或启闭装置的现场观察3扭矩不得作用于管道上，当管径≥50mm时必须设独立的支检查承装置。给水管道与污水管道在不同标高平行敷设，其垂直间距在观察和尺4500mm以内时，给水管径小于或等于200mm的，管壁水平量检查间距不得小于1.5m:管径大于200mm的，不得小于3m。铸铁管承插捻口连接的对口间隙应不小于3，最大间隙5不得大于下表9.2.12的规定。管径(mm)沿直线敷设沿曲线敷设(mm)(mm)755尺量检查100-25057-13300-500614-22铸铁管沿直线敷设，承插捻口连接的环型间隙应符合下表69.2.13的规定；没曲线敷设，每个接口允许有2°转角。管径(mm)标准环型(mm)允许偏差(mm)7520010+3/-2250450尺量检查11+4/-250012+4/-22
