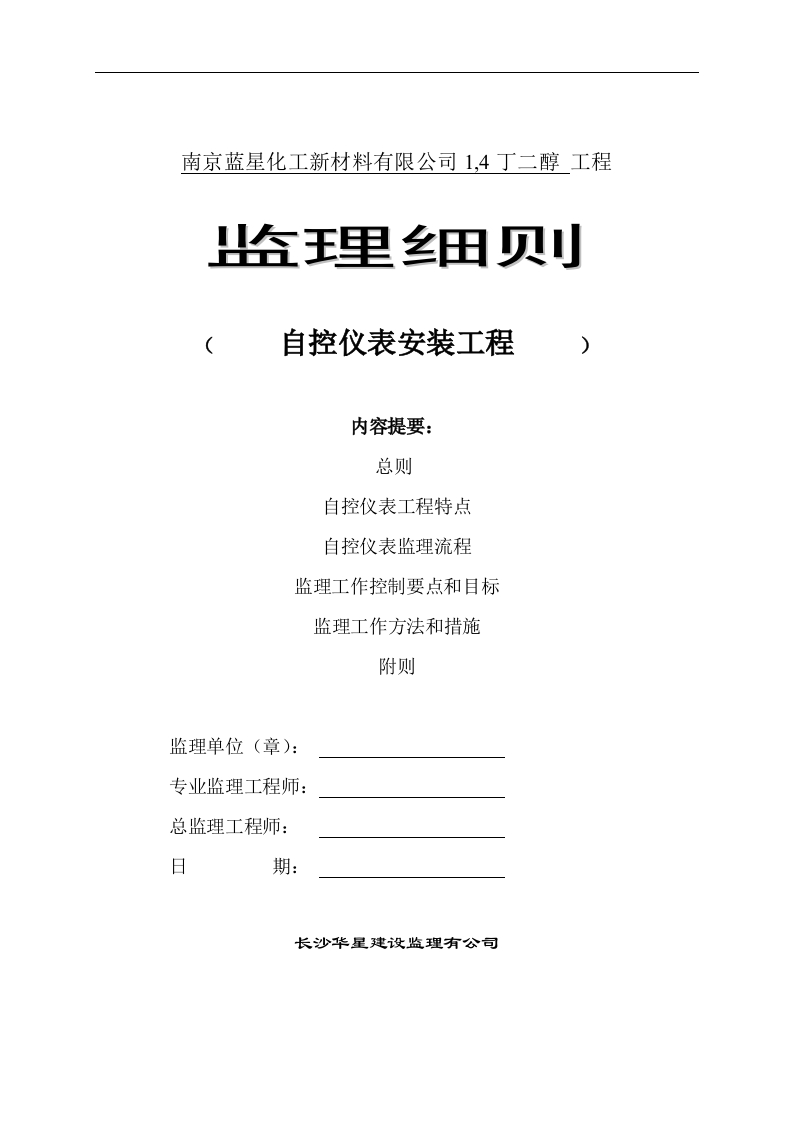

南京蓝星化工新材料有限公司1,4丁二醇工程监里田贝自控仪表安装工程内容提要：总则自控仪表工程特点自控仪表监理流程监理工作控制要点和目标监理工作方法和措施附则监理单位（章）：专业监理工程师：总监理工程师：日期：长沙华星建设监理有公司南京蓝星化工新材料有限公司1,4丁二醇工程自控仪表专业监理细则一、总则1.本细则仅适应于南京蓝星化工新材料有限公司5.5万吨/年1,4丁二醇工程安装、调试过程中的监理。2.1,4丁二醇装置生产过程监控采用1套分散型控制系统(DCS),实现生产装置的过程检测、数据处理、过程控制。生产过程的主要参数在中央控制室DCS系统中进行监测和控制，一般联锁在DCS系统中实现，同时还根据现场操作、巡视的需要，设置相应的就地显示仪表。全厂安全联锁保护采用1套独立于DCS的紧急停车系统(ESD)来完成，实现装置中的等设备和生产过程安全联锁保护。PSA采用1套独立的PLC系数，DCS系统、ESD、PLC系统均安装在中央控制室内，现场检测控制部分通过电缆、汇线桥架引至中央控制室内。3.自控仪表安装工程总体要求施工单位符合设计和规范要求，安装、调试、验收、试车技术资料真实齐全。4.施工安装过程是指自控仪表设备和材料进入施工现场到安装、调试和投运的全过程。二、自控仪表工程特点(一)电缆、电线、管线、管架及桥架的施工1.从控制室到现场电缆桥架，从电缆桥架到一次仪表及变送器的电线电缆按平面敷设图表示的位置、方向、标高进行施工，也可根据现场实际情况做适当调整，本着避开高温、机械制作，不影响操作及整齐美观的原则，酌情进行施工。不走汇线桥架的电缆电线采用穿管，可沿工艺管道、设备或管架酌情进行敷设。2.现场电缆分为本安电缆和一般隔爆电缆，分别沿各自独立的电缆桥架进行敷设。采用同一桥架敷设时应设隔板将本安电缆与其它非本安电缆分开，不得任意交错、混合。3.仪表信号线路、供电线路、应分别采用各自的保护管，不应同穿一根保护管。本安线路与其它仪表信号线路应分别敷设，本工程是对本安线路与其它仪表信号线路采用分别的桥架敷设，在任何情况下都不允许本安线路电缆与其它电缆同穿一根保护管。(二)防护措施1.位于敞开环境的易冻、易凝固介质的现场仪表，均应采用妥善保温措施，需要绝热保温的现场仪表所需保温材料与工艺管道保温材料一致，在施工时应一并考虑。2.仪表安装支架等均应涂防腐漆防腐。(三)防爆措施1.本工程设计根据介质的防爆等级要求，现场的电动仪表分别采用本安防爆型或隔爆防爆型仪表。本安型仪表防爆等级不低于ibIICT4,隔爆型仪表其防爆等级不低于dIICT4。现场本安仪表的信号进出中央控制室均需通过安全栅与DCS隔离，安全栅被置于控制室的安全栅柜内。2.穿越防爆墙、通过不同等级的爆炸和火灾危险场所的电缆桥架、保护管，南京蓝星化工新材料有限公司1,4丁二醇工程自控仪表专业监理细则在分隔间壁处必须做防爆充填密封。3.防爆、防火遵循《爆炸和火灾危险环境电力装置设计规范》(GB50058-92)有关部分要求施工。(四)系统接地1.现场仪表、电缆保护管及电缆桥架均应就地可靠接地（保护地），保护接地可根据GBJ93-86的规定进行施工。2.防雷接地：按照施工及验收规范，保证接地电阻≤4？。3.信号、电源公用端接地。4.同轴电缆通过接线端子接地、接地电阻≤1Ω。5.安全接地，所有箱柜及供电装置的机壳都要安全接地，以防止电气设备一旦漏电危及人体，接地电阻≤102。6.本质安全防爆式安保器有自己独立的导线接到基准接地板7.集散系统(DCS)接地供货方有特殊要求时，应按其提供的接地方案进行。8.控制室至现场仪表的屏蔽电缆应在控制室集中一点接地。(五)供电与配电1、主装置DCS和ESD及PSA的PLC控制系统用电由电气专业送220VAC、50Hz经过UPS的单相电源，仪表用电量为交流电源电量：220AC50HZ约20KVA(UPS容量)、直流电源电量：24土1V20A(UPS容量)，蓄电池供电时间为30分钟。2.现场电动仪表的供电由安全栅或DCS负责配送。(六)自控仪表专业与其它专业的关系1.自控仪表专业的所有现场设备、测点均同机械设备、工艺管道、电气等专业有着直接的联系，其一次取源部件的施工进度、质量直接影响本专业的下一步施工，必须掌握各工种的动态、加强以上专业工种之间的工作协调和配合。2.工艺管道上安装仪表用的取源部件：仪表配合工艺管道的安装，将取源部件与工艺配管一起做好。3.现场仪表的具体安装位置以工艺配管图或设备总图为准，电缆、管线平面敷设图中标明的位置仅敷设仪表电缆时参考。(七)安装、调试与验收1.本设计施工图中自控仪表安装图中未能详尽表的部分可结合实际情况选用《自控安装图册》(HG/T-20505-2000~HG/T-20515-2000)有关章节进行。2.仪表的安装、调校及验收应遵照《自动化仪表工程施工及验收规范》(GB50093-2002)进行。三、自控仪表监理工作流程(一)开箱检验会同建设单位、总包商、分包商、供货商一起对仪表设备进行开箱检验2
