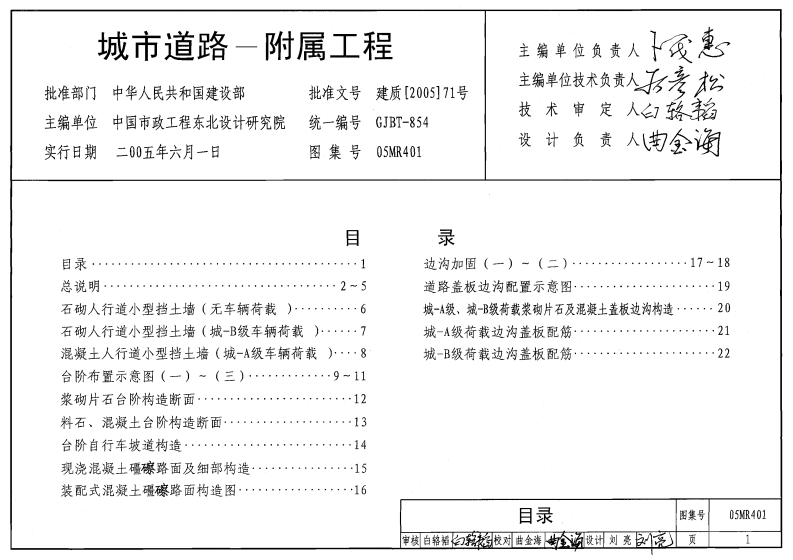

城市道路一附属工程批准部门中华人民共和国建设部批准文号建质[2005]71号主编单位中国市政工程东北设计研究院统一编号GJBT-854实行日期二00五年六月一日图集号05MR401目录目录…总说明…道路盖板边沟配置示意图………19石砌人行道小型挡土墙（无车辆荷载）…6石砌人行道小型挡土墙（城-B级车辆荷载）…7城-A级荷载边沟盖板配筋…21混凝土人行道小型挡土墙（城-A级车辆荷载）·8城-B级荷载边沟盖板配筋………22浆砌片石台阶构造断面………12料石、混凝土台阶构造断面………13台阶自行车坡道构造…………14现浇混凝土礓豫路面及细部构造15装配式混凝土礓礤路面构造图…16目录图集号总说明2.11《公路路基设计规范》JTGD30-20043适用范围1编制依据3.1本册图集适用于我国城镇各类新建、扩建和改建本图集根据建设部建质[2004]46号"关于印发的快速路、主干路、次干路、支路的常用附属构筑物《二00四年国家建筑标准设计编制工作计划》的通知”施工图设计，居住区道路的施工图设计可参照本图集进行编制。使用。2设计依据3.2本册图集汽车荷载适用于城-A级和城-B级。2.1《道路工程制图标准》GB50162-923.3对于常年冻土、软弱土、液化土、膨胀土、湿陷2.2《道路工程术语标准》GBJ124-88性黄土、以及设计基本地震加速度值>0.30g等特殊2.3《城市道路设计规范》CJJ37-90地区应按相关规范另行设计。2.4《城市道路和建筑物无障碍设计规范》4设计原则JGJ50-20014.1人行道小型挡土墙2.5《城市桥梁荷载标准》CJJ77-98人行道小型挡土墙分为墙后有车辆荷载与无车辆2.6《砌体结构设计规范》GB50003-2001荷载两种情况。墙高不大于2.0m,适用于道路沿线两2.7《建筑地基基础设计规范》GB50007-2002侧房屋地基高于人行道，或道路沿线两侧人行道高于2.8《公路桥涵地基与基础设计规范》JTJ024-85自然地面。采用库仑主动土压力进行计算。2.9《高速公路交通安全设施设计及施工技术规范》4.1.1墙后无车辆荷载的小型挡土墙适用条件JTJ074-942.10《公路排水设计规范》JTJ018-97总说明05R4012墙后无车辆荷载，或墙后的人群荷载小于2.0kN/m2,c地基土与基础圬工间的摩擦系数μ：建筑物与挡土墙之间的距离不小于墙高，地基承载力地基土的分类摩擦系数（μ）特征值fa不小于100kPa,0.250.304.1.2墙后有车辆荷载的小型挡土墙适用条件砂类土、君砂土0.30-0.4各类土地基的承载力和土的物理力学特征，可根砂类土0.40据地质调查、勘测、钻探试验及既有建筑物的调查对碎石类土0.50软质岩石0.40~0.60比分析确定。如缺乏上述资料，可参照《公路桥涵地硬质岩石0.60-0.70基与基础设计规范》JTJ024-85确定.本图集计算所采用的主要参数如下：e浆砌块石重度Y=23kN/m3,混凝土重度Y=24kN/m3a填土重度与填土内摩擦角：f浆砌结构轴向合力的容许偏心距Co=0.25倍挡土墙填料类别3018g挡土墙基底合力的偏心距e=0.125倍基底宽度。30-35h抗倾覆稳定系数Ko=1.5,在计算作用于挡土墙顶护粗砂、明砾石35-40碎石类土40-4519栏上的车辆碰撞力时，K0=1.3。碎石45-5019i抗滑动稳定系数Kc-1.3.注：填料重度可根据实测资料作适当修正，计算水位4.1.3基础埋置深度以下的填料重度采用浮重度。a土质地基基础的埋置深度应满足下列要求：b地基承载力：地基承载力特征值fa分别为100kPa、120kPa、150kPa.总说明图集号05R4013
