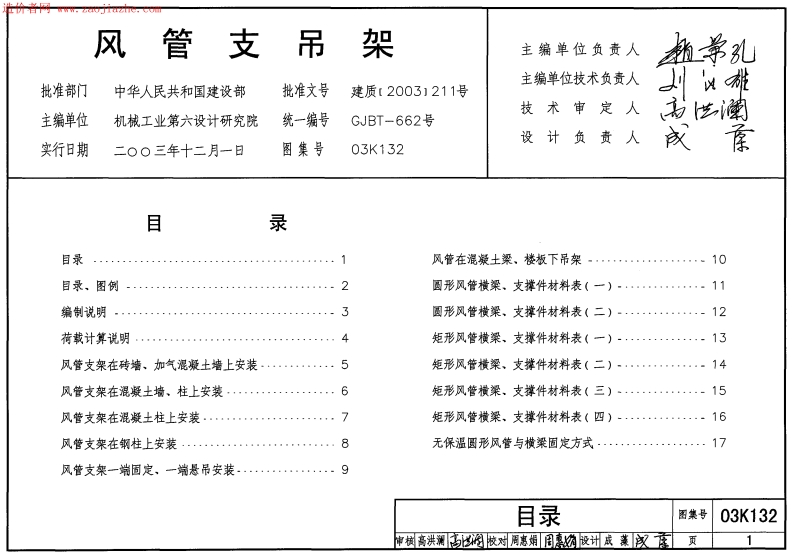

风管支吊架主编单位负责人主编单位技术负责人批准部门中华人民共和国建设部批准文号建质【20031211号技术审定人主编单位机械工业第六设计研究院统一编号GJBT-662号设计负责人实行日期图集号03K132目录目录风管在混凝土梁、楼板下吊架。。10目录、图例2编制说明3荷载计算说明，4凤管支架在砖墙、加气混凝土墙上安装风管支架在混凝土墙、柱上安装6风管支架在钢柱上安装8无保温圆形风管与横梁固定方式。17风管支架一端固定、一端悬吊安装…。9目录03K132页1图例18矩形风管与横梁固定方式19承重砖柱20吊架根部详图（二）21吊架根部详图（三）2223矩形风管吊架24风管吊架材料表25网架表示20~22项中图2627焊接（角焊）28焊接(X焊)29焊接（搭焊）风管穿楼板支架材料表30相关技术资料角组合式吊架31紧固件、托架3233目录、图例03K1322编制说明1.编制依据：1.1《采暖通风与空气调节设计规范》(GB50019-2003);1.2《通风与空调工程施工质量验收规范》(GB50243-2002);1.3《朝结构设计规范》(GB50017-2003);1.4《通风管道技术规程》(JGJ141-2004).2.本标准设计图集《风管支吊架》03K132替代愿标准图集T616.3.圆形风管按不同直径(D<2000m)选取相应的支架形式和村料规格，矩形凤管按水平方向边长a(m)、垂直方向边长b(m)(a、b<2500m)选取.当圆形风管直径D>2000mm,矩形风管边长>2500加m时，其支吊架形式和材料规格需由工程设计计算确定.4.风管荷载按钢板风管计算。厚度分0.5、0.6、0.75、1.0、1.2、1.5、2.0m共7种规格。村料表中，凡有“-"的空整表示在该管径范图内，无这种材料规格。其他材质的风管，如不锈钢风管、铝板风管、非金属（硬聚氧乙烯、有机玻璃钢、无机玻璃钢等）风管可参照与钢板风管重量、形状相近的原则，确定支架形式和材料规格。5.保温风管的保温村料按玻璃棉制品（密度p64kg/m'、厚度δ=50）计算支来荷载，采用其它保温材料可经核算，调整支架规格.6,各支吊架横莱长度按圆形风管直径、矩形风管水平方向边长及保温层厚度等确定，7.两支架之问的距离及安装要求按《通风与空调工程施工质量验收规范》(GB50243-2002)第6章“风管系统安装”的规定确定，8.当输送高温气体时，应考虑风管的账缩作用对支吊架的影响.9.账锚螺栓及布置等应符合国家有关标准的要求，有焊接要求时，需采用连续焊接，其焊缝高度见GB50017-2003第8.2.7条，10.支吊架对承重结构如墙、柱、莱、楼板、网架等强度的影响，须经土建专业人员进行验算，11.图集中注明的尺寸均以毫米为单位，图中各部件位置、尺寸，施工时可根据现扬情况作适当调整。12.支吊架、托架防腐应经除锈后刷防锈漆一追、调和漆两递。如有特殊要求，应按工程设计规定执行，编制说明03K132页3
