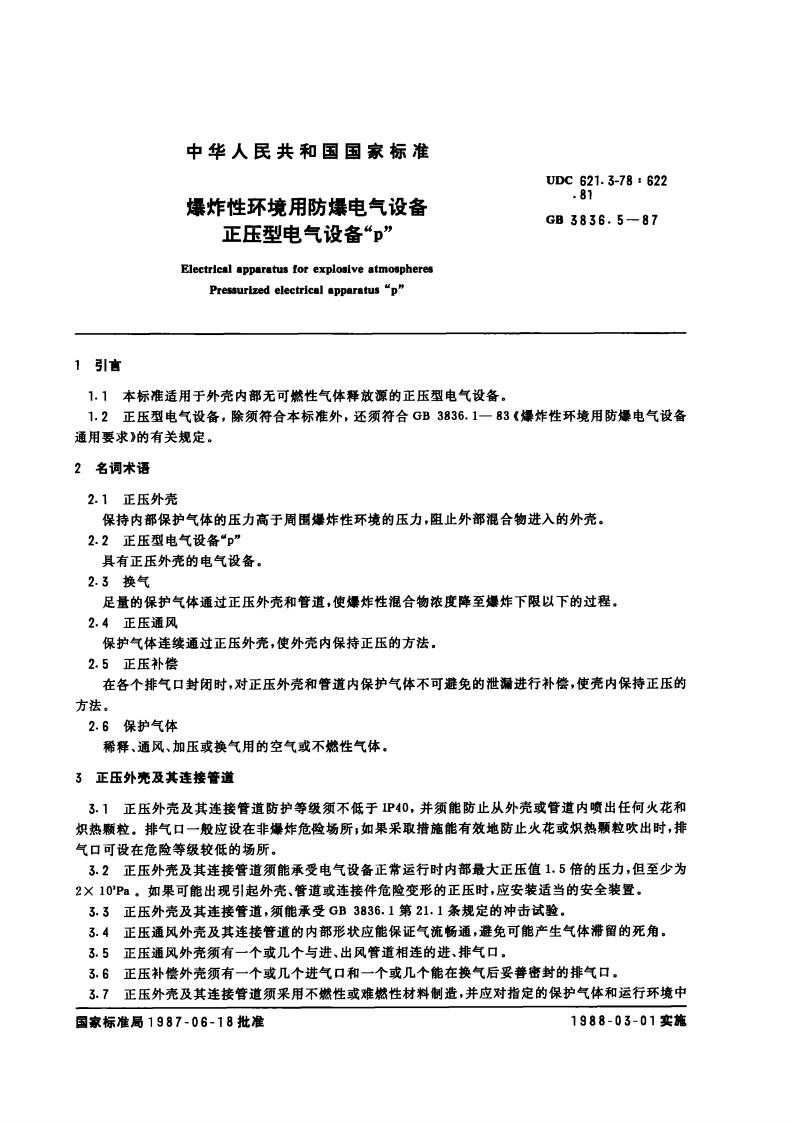

中华人民共和国国家标准UDC621.3-78:622.81爆炸性环境用防爆电气设备正压型电气设备“p”Pressurized electrical apparatus“p”1.1本标准适用于外壳内部无可燃性气体释放源的正压型电气设备。1.2正压型电气设备，除须符合本标准外，还须符合GB3836.1一83《操炸性环境用防燥电气设备通用要求》的有关规定。2名词术语2.1正压外壳保持内部保护气体的压力高于周围爆炸性环境的压力，阻止外部混合物进入的外壳。2.2正压型电气设备“p”具有正压外壳的电气设备。2.3换气足量的保护气体通过正压外壳和管道，使爆炸性混合物浓度降至爆炸下限以下的过程，2.4正压通风保护气体连续通过正压外壳，使外壳内保持正压的方法。2.5正压补偿在各个排气口封闭时，对正压外壳和管道内保护气体不可避免的泄漏进行补偿，使壳内保持正压的方法。2.6保护气体稀释、通风、加压或换气用的空气或不燃性气体。3正压外亮及其连接管道3.1正压外壳及其连接管道防护等级须不低于P40,并须能防止从外壳或管道内喷出任何火花和炽热颗粒。排气口一般应设在非爆炸危险场所，如果采取措施能有效地防止火花或炽热颗粒吹出时，排气口可设在危险等级较低的场所。3.2正压外壳及其连接管道须能承受电气设备正常运行时内部最大正压值1.5倍的压力，但至少为2×10P阳。如果可能出现引起外壳、管道或连接件危险变形的正压时，应安装适当的安全装置。3.3正压外壳及其连接管道，须能承受GB3836.1第21.1条规定的冲击试验。3.4正压通风外壳及其连接管道的内部形状应能保证气流畅通，避免可能产生气体滞留的死角。3.5正压通风外壳须有一个或几个与进、出风管道相连的进、排气口。3.6正压补偿外壳须有一个或几个进气口和一个或几个能在换气后妥善密封的排气口。3.7正压外壳及其连接管道须采用不燃性或难燃性材料制造，并应对指定的保护气体和运行环境中国家标准局1987-06-18批准1988-03-01实施GB3836,5-87的有害气体具有充分的抗蚀能力。3.8快开式门或盖须设有联锁装置，保证当电源断开之前，门或盖不能打开：门或盖打开后，电源不能接通。3.9采用螺栓紧固的门或盖可不设联锁装置，但须在外壳明显部位设置警告牌，标明“断电源后开3.10内装电热器或电容器的外壳，须按GB3836.1第5章的规定，采取断电源后延时打开快开式门或盖的措施。4最高表面温度正压外壳及其连接管道允许最高表面温度，须符合GB3836.1第4章的规定。当保护气体中断后，外壳内部的元、器件表面温度可能超出规定时，须采取措施（如发热元、器件制成浇封或气密结构、采取辅助通风措施等)，保证发热元、器件与外界隔离或保证发热元、器件的表面温度冷却至低于规定值之后，才可能与燥炸性混合物接触。5安全措施电气设备所采用的安全装置（如保护继电器、测量仪器、仪表等），当装设在爆炸危险场所中时，须按场所要求采用相应的防爆型式。5.1电气设备须有安全装置（如时间继电器、流量监测器等）保证足够的换气量，使外壳内爆炸性混合物浓度降至低于爆炸下限之前不能接通电源。最小换气量须按9.3条试验确定，但至少为外壳及其连接管道总净容积的5倍。5.2电气设备须设置自动装置，保证在起动或运行中，当外壳内正压降至低于规定最小值时，用于1区的设备须能自动切断电源，用于2区的设备可发出连续声、光报警信号。5.3当保护气体中断后，外壳内部如有仍须通电的元、器件（如加热器等），则须采取其他相应的防燥型式，以免形成危险源。5.4当若干个独立外壳公用一个保护气体源时，可以几个外壳一组，考虑外壳最不利条件下的安全监控效果，公用一个安全装置。当打开某一独立外壳的门或盖时，只要符合下列三个条件，公用安全装置可以不切断这一组外壳的电源或发出报警信号。。,切断电源之后，才能打开独立外壳的门或盖；b.公用安全装置能继续监控本组其余外壳内的正压：c.独立外壳按5.1条的规定进行换气之后，才可能接通电源。6正压值正压外壳及其连接管道内可能产生泄漏的所有部位，相对于外界大气的正压值须不低于50P。各种结构的正压外壳及其连接管道内部压力分布情况，如附录A图A1~图A4所示，注：风机及其连接管道不得形成危险源。管道暴统的安装基本要求列入附录A,7保护气体保护气体须是不燃的，其化学性能或所含杂质的理化性能不得影响电气设备的安全性和正常运行的可靠性。花：①保护气体可兼作其他用途，如冷却电气设备，②当采用对人体有危普的情性气体时，应在外壳明显处设置警告牌，8标志8.1电气设备的铭牌除须按GB3836.1第30章的规定标志外，还须标志下列内容：GB3836,5-87■，保护气体种类及设备运行时的最小正压值：b.设备内部净容积：注：用户确定换气量时，须计入连接管道的内容积。c.其他必要的说明。如切断电源后，须延时打开门或盖的时间等。8.2电气设备须设置规定的警告牌。8.3须在电气设备上或在防爆合格证上明确示出检验单位所确定的测压点位置。9试验电气设备可在制造厂或在安装使用现场进行防爆性能检验，以确认是否符合本标准规定。电气设备的试验除须按GB3836.1第四篇的有关规定进行外，还须做以下补充试验。9.1进气口保护气体流量和正压值的测定在外壳内部可能发生最低正压值的部位以及外部气体可能侵入的部位装设测压仪表，接好保护气体管路及调节仪表。调节进气口流量和压力至设计最小值，测量各测压点正压值是否符合第6章的规定。将测量结果记入下表。本项试验对于旋转电机须在静止和额定转速情况下分别进行。进气口保护气体进气口压力测量点正压值，PaPa25注：①测量压力应考虑所采用仪表的误差，②测量点是根据对外壳、管道结构和气流路线的分析确定的。一般应考虑在下列部位装设测压仪表：c,气流可能发生急剧改变的部位，。,用户预定要安装测压仪表的部位，9.2外壳强度试验电气设备在不通电情况下关闭正压外壳全部泄压口，充入压缩空气达到3.2条规定的压力值，保持5m,以外壳及其连接管道无断裂、残余变形，密封垫无挤出、错位等现象为合格。9.3最小换气量的测定电气设备在不通电情况下关闭正压外壳及其连接管道全部泄压口，在外壳内可能产生气体滞留的死角处设置测量点2至3处，向壳内先后充入浓度达到体积比为59%一61%的氢与空气的混合物和二氧化碳与空气的混合物分别进行试验（根据具体情况也可选用其他检测用气体，如情性气体氮），打开保护气体供给装置及排气口，调节进气口压力和流量至规定的最小值进行换气。当所有测量点氢或二氧化碳浓度均降至低于1%时，记录测量时间，。换气量按下式计算：式中：W一最小换气量，m；9.4保护装置动作可靠性检验保护装置动作可靠性按下列程序检验：,电气设备换气之前不能接通电源：
