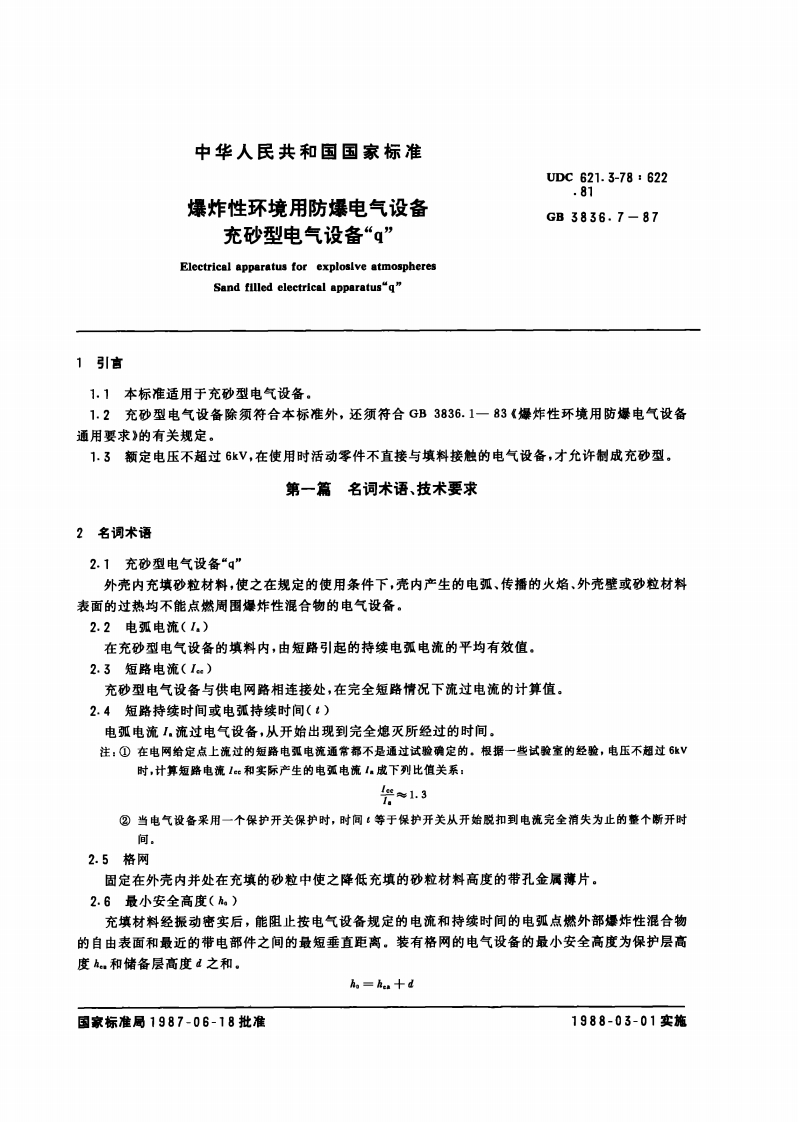

中华人民共和国国家标准UDC621.3-78:622.81爆炸性环境用防爆电气设备GB3836.7-87充砂型电气设备“q”Electrical apparatus for exploslve atmospheres1引言1.1本标准适用于充砂型电气设备。1.2充砂型电气设备除须符合本标准外，还须符合GB3836.1一83《爆炸性环境用防爆电气设备通用要求》的有关规定。1.3额定电压不超过6kV,在使用时活动零件不直接与填料接触的电气设备，才允许制成充砂型。第一篇名词术语、技术要求2名词术语2.1充砂型电气设备“q”外壳内充填砂粒材料，使之在规定的使用条件下，壳内产生的电弧、传播的火焰、外壳壁或砂粒材料表面的过热均不能点燃周围燥炸性混合物的电气设备。在充砂型电气设备的填料内，由短路引起的持续电弧电流的平均有效值，2.3短路电流(I)充砂型电气设备与供电网路相连接处，在完全短路情况下流过电流的计算值。2.4短路持续时间或电孤持续时间()电弧电流I,流过电气设备，从开始出现到完全熄灭所经过的时间。注：①在电网给定点上流过的短路电弧电流通常都不是通过试验确定的，根据一些试验室的经验，电压不超过kV时，计算短路电流l和实际产生的电孤电流1，成下列比值关系：②当电气设备采用一个保护开关保护时，时间。等于保护开关从开始脱扣到电流完全消失为止的整个断开时2.5格网固定在外壳内并处在充填的砂粒中使之降低充填的砂粒材料高度的带孔金属薄片。2.6最小安全高度(h)充填材料经振动密实后，能阻止按电气设备规定的电流和持续时间的电弧点燃外部爆炸性混合物的自由表面和最近的带电部件之间的最短垂直距离。装有格网的电气设备的最小安全高度为保护层高度k,和储备层高度d之和。国家标准局1987-06-18批准1988-03-01实施GB3836.7一872.7保护层高度(：)外壳内电气设备的带电部件与格网之间的最短距离。2.8储备层高度(d)格网上面用来填充保护层中偶然出现的空洞的充填材料厚度。2.9密实度充砂型电气设备外壳内砂粒材料的压实程度。3外壳外壳须用金属材料制造，也可采用不燃性或难燃性材料制造，但对他们的机械性能和长期稳定性应进行试验，并应作准确的说明，防止被不同性能的其他材料所代换。3.1机械强度外壳须有足够的机械强度，并有一定的安全系数，以便能承受由于装入的电气设备的特性和使用等原因加在外壳上的冲击力和机械力。不论外壳容积大小，均须承受10.1条规定的水压试验，以检查外壳的最小机械强度。3.2防护等级外壳的防护等级须不低于IP54。3.3充填外壳内充填砂粒材料时，须在频率为25~50Hz和振幅为1.0士0.2mm的强制振动下进行，时间不少于5mn,应尽量使外壳内全部空隙填满。为使运行中可能在充填自由面上部出现的空隙最小，须在外壳上设置一个或多个观察窗，以便一旦有空隙，能立即察觉。3.4内装电气设备的绝缘外壳内的绕组应在不考虑填料的附加绝缘作用情况下已有足够的绝缘强度。绝缘材料耐热分级须符合JB794一66《电机、电器和变压器用绝缘材料耐热分级》的规定。3.5紧固件1类电气设备的紧固件须符合GB3836.1的9.2条特殊紧固件的规定.4填料4.1石英用作填料的石英须符合下列要求：.不含金属微粒，且石英含量须不少于96%，b.粒度为0.25~1.6mm,但0.5~1.25mm的应占75%以上，且没有小于0.25mm和大于1.6mmc.含水量须不超过其重量的0.1%.4.2石英以外的其他材料性能不低于石英的其他材料也允许采用。5有机材料的使用在填料内部的带电零件上或带电零件与外壳壁之间不允许装有任何由有机材料制成的零件。6引人装置电缆引入装置须符合3.2条所规定的防护等级。此外，须能承受允许的电弧电流1，产生的应力而不损坏。7电气距离GB3836,7-877.1棵露带电零件之间、裸露带电零件与内部接地导电部位之间以及绝缘组件与壳壁之间的最小距离须符合表1中A栏的要求：裸露带电零件与外壳壁之间的最小距离须符合表】中B栏的要求。表1电气距离额定电压最小电气距离，mm1015300≤U<700700≤U<150020301500≤U<350030403500≤U≤6000507.2对于额定电压不超过500V的电气设备，如果制成不可拆卸的封闭结构（防护等级不低于P65),则裸露带电零件之间的距离须不小于4mm,棵露带电零件与外壳之间的距离须不小于5mm。8最小安全高度（适用于无格网的电气设备）最小安全高度。须按附录A的试验确定。但电压不超过1500V时，须不小于30mm;电压超过1500V时，须不小于50mm。9格网的使用为了缩小最小安全高度，允许在填料中置入作为隔离用的格网。在使用金属外壳时，格网须与外壳做导电性连接，并按下列规定制造。9.1格网格网须用不锈的或抗腐蚀的金属板制造。格网须在整个面积上开孔，孔径为8~10mm,各孔中心距为50~70mm。对于容积小于25L的电气设备，格网的孔径可不小于5mm,各孔中心距可不小于25mm。格网的厚度须按9.2条的规定设计，必要时可用加强筋，加强筋须位于储备层一侧。9.2紧固件格网和紧固件须能承受由公式(1)算出的负荷：P=0.251.P一格网的静态负荷，N。在负荷P的作用下，格网的变形须不大于1.2mm。9.3保护层高度如果填料是采用4.1条规定的石英时，保护层高度由公式(2)计算确定，但不得小于20mm:9.4储备层高度
