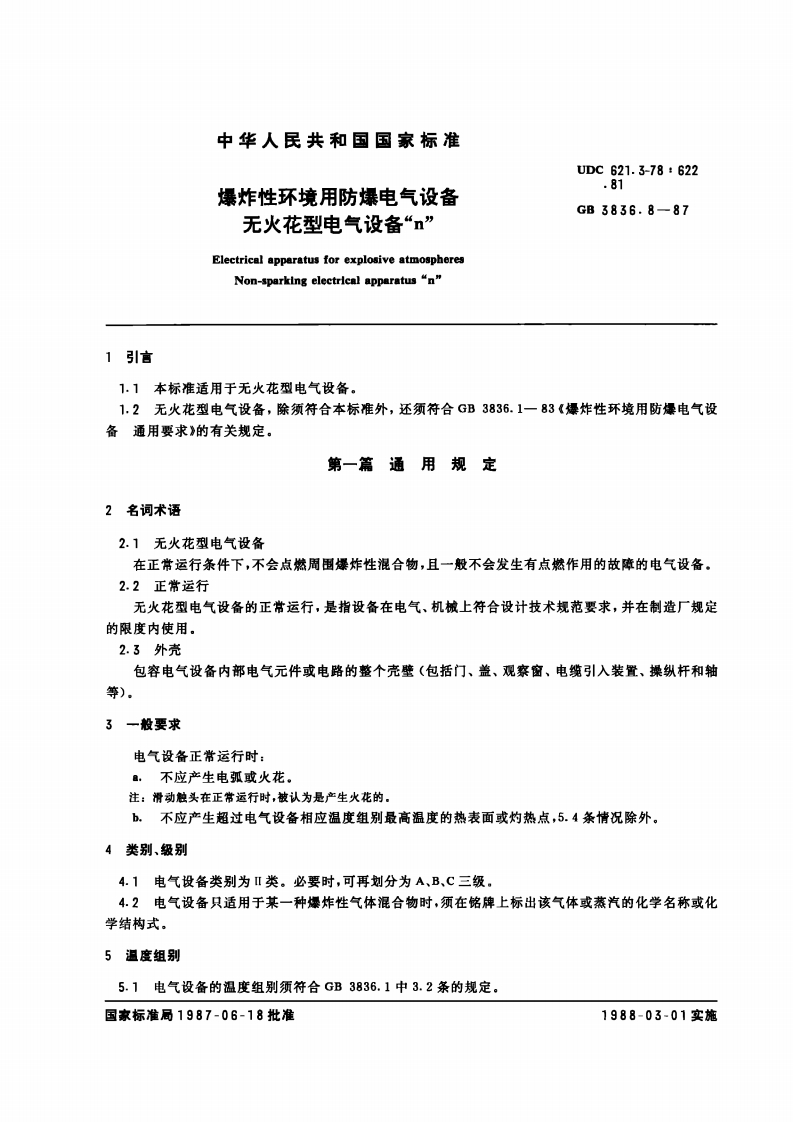

中华人民共和国国家标准UDC621.3-78622.81爆炸性环境用防爆电气设备GB3836.8一87无火花型电气设备“n”Electrical apparatus for explosive atmospheres1引言1.1本标准适用于无火花型电气设备。1.2无火花型电气设备，除须符合本标准外，还须符合GB3836.1一83《操炸性环境用防操电气设备通用要求》的有关规定。第一篇通用规定2名词术语2.1无火花型电气设备在正常运行条件下，不会点燃周围爆炸性混合物，且一般不会发生有点燃作用的故障的电气设备。2.2正常运行无火花型电气设备的正常运行，是指设备在电气、机械上符合设计技术规范要求，并在制造厂规定的限度内使用。包容电气设备内部电气元件或电路的整个壳壁（包括门、盖、观察窗、电缆引入装置、操纵杆和轴等)电气设备正常运行时：注：滑动触头在正常运行时，被认为是产生火花的，b.不应产生超过电气设备相应温度组别最高温度的热表面或灼热点，5.4条情况除外。4类别、级别4.1电气设备类别为Ⅱ类。必要时，可再划分为A、B、C三级，4.2电气设备只适用于某一种爆炸性气体混合物时，须在铭牌上标出该气体或蒸汽的化学名称或化学结构式。5温度组别5.1电气设备的温度组别须符合GB3836.1中3.2条的规定。国家标准局1987-06-18批准1988-03-01实施GB3836.8-87注：对于电动机，除非订货时另有要求，一般可按T3组设计制造，5.2电气设备正常运行时的允许最高表面温度须符合GB3836.1中4.1条表1的规定。注：非周期性工作制或非频紫起动的电动机，起动时的最高表面温度，可不受本条规定的限制。5.3电气设备的运行环境温度，须符合GB3836.1中4.2条的规定。5.4电气设备的允许最高表面温度须低于电气设备上标志的组别温度。下列情况之一者除外：■.对于总表面积不大于10cm的元件（例如：晶体管或限制小功率电路能量的电阻器），其最高表面温度相对于实测引燃温度至少具有下列安全裕度时，该元件的最高表面温度允许超过电气设备上标志的组别温度：对于T1,T2、T3组设备为+50℃：对于T4、T5、T6组设备为+25℃。b.对于只适用于某一种燥炸性气体混合物的电气设备，如经试验证明，其最高表面温度比燥炸性气体混合物的最低引燃温度至少低50℃时，设备的最高表面温度允许超过标志的组别温度，且须在铭牌上标明限制使用的条件和最高表面温度。6.1外壳的防护等级须不低于下列要求：b.棵露带电部件的外壳：P54,c.安装在清洁室内并有专人经常维护管理的电气设备外壳（接线盒和裸露带电部件除外）：P20。注，电气设备铭牌上须注明受到限制的使用范围。6.2外壳的机械强度须符合GB3836.1第21章的有关规定。7接线装置7.1接线盒接线盒结构尺寸的设计，须便于接线，并留有适合于导线弯曲半径的空间，还应保证正确连接电缆后，其电气间隙、爬电距离须符合第10章和第11章的规定。接线盒内壁须均匀地涂耐孤漆。7.2连接件引入电缆或导线的连接件，应保证与电缆或导线连接牢固、接线方便，同时还须防止电缆或导线松动、自行脱落、拧转，并能保持良好的接触压力。连接件不允许在正常工作条件下，因温度升高而引起接触压力降低。连接件不允许带有可能损伤电缆或导线的棱角。不允许在正常紧固时产生水久变形和自行转动。不允许用绝缘材料部件传递接点压力。用于连接多股线的连接件，须采取措施防止导线分股。连接截面积在4m'及以下的电缆或导线的连接件，须设计成能与截面积更小的电缆或导线可靠连接。注：①必要时，应采取特殊措施，以防止振动或碰撞，②使用铝导线时，应果用铜铝过凌接头，以防止接触处电解腐蚀。7.3内部导线连接7.3.1电气设备内部导线连接不允许承受不适当的机城应力。可采用下述任一方法连接：8.能防止松动的螺栓或螺钉连接：b.导线先用机械方法连接后再用锡焊连接：e.熔焊连接。注：使用铝导线时，须采用铜铝过被接头，以防止电解腐蚀，GB3836,8-877.3.2可能与尖锐金属件接触的内部导线，应有机械保护或适当固定，以防损坏。8引人装量引入装置须符合GB3836.1第14章的规定。9绝缘介电强度电气设备的绝缘介电强度须符合有关标准的规定。10电气间隙10.1带电零件之间、带电零件与接地零件之间的电气间隙须符合表1的规定。10.2带电零件与接地零件之间的电气间隙，按线电压进行计算，这也适用于电网中性点直接接地系统。如果额定电压为10kV或更高的电气设备，仅用在中性点直接接地的电网中，则带电零件与接地零件之间的电气间隙可按电气设备的相电压计算。在这种情况下，电气设备铭牌上应标明只适用于这种用途的标志（见GB3836.1第30章）。额定电压，V36412722063808660101140183000366000601000010011爬电距离11,1爬电距离的长度根据额定电压、绝缘材料的耐泄痕性和绝缘件的表面形状确定。绝缘材料按相对泄痕指数分级见表2。表2绝缘材料按相对泄痕指数的分级试验电压，V滴数600>100b500500>50380380>50d175175>50注：陶瓷材料不须经过上述试验，按照惯例可列入缀，常用绝缘材料耐泄痕性分级示例见GB3836,3《爆炸性环境用防操电气设备增安型电气设备“e”》附录D。11.2带电零件之间的爬电距离须符合表3的规定。11.310.2条关于电压的规定也适用于确定爬电距离。11,4对表面有凸筋或凹槽的接线板，爬电距离应按GB3836.3中6.3条和6.4条的规定计算。
