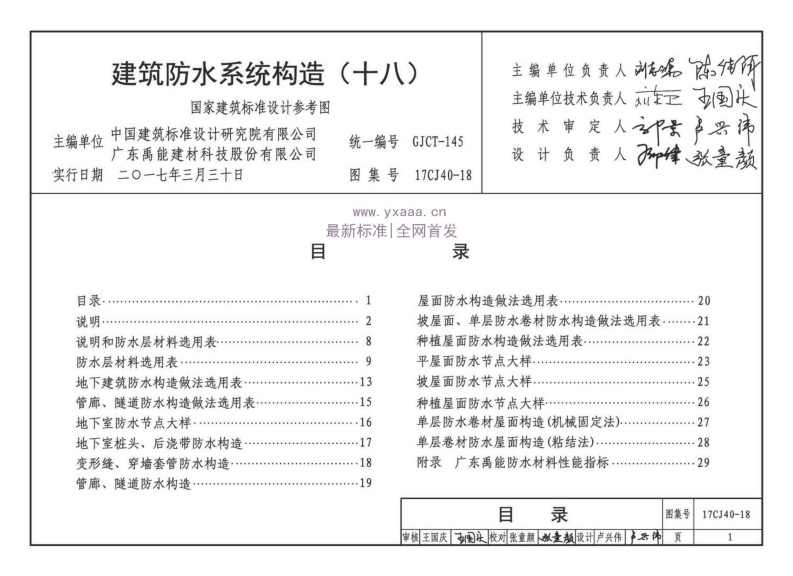

建筑防水系统构造国家建筑标准设计参考图主编单位中国建筑标准设计研究院有限公司统一编号GJCT-145广东禹能建材科技股份有限公司实行日期二0一七年三月三十日图集号17CJ40-18www.yxaaa.cn最新标准|全网首发录1屋面防水构造做法选用表…202坡屋面、单层防水卷材防水构造做法选用表…21说明和防水层材料选用表·8种植屋面防水构造做法选用表…22防水层材料选用表…9平屋面防水节点大样…23地下建筑防水构造做法选用表…13坡屋面防水节点大样…25管廊、隧道防水构造做法选用表…15种植屋面防水节点大样…26地下室防水节点大样…16单层防水卷材屋面构造（机械固定法）…27地下室桩头、后浇带防水构造…17单层卷材防水屋而构造（粘结法）…28变形缝、穿墙套管防水构造……18附录广东禹能防水材料性能指标…29管廊、隧道防水构造…19目录图集号17CJ40-18说明1.概述3.适用范围本图集主要介绍广东禹能建材科技股份有限公司生产3.1适用于一般工业与民用建筑的地下室、屋面、室内、的YN“禹能”系列防水卷材、YN“禹能”系列防水涂料在外墙有防水设防要求区城的防水、防潮工程。建筑工程防水及地铁、隧道、地下综合管廊、雨水利用系3.2适用于地铁、隧道，人防工程、地下综合管廊及其他统的防水工程构造做法和应用技术。市政的防水、防渗工程，2.设计依据3.3适用于种植屋面及雨水利用系统的防水工程。《地下工程防水技术规范》GB501084.材料介绍《屋面工程质量验收规范》GB50207-20124.1YN自粘聚合物改性沥青防水卷材《地下防水工程质量险收规范》GB502084.1.1产品介绍《屋面工程技术规范》GB50345-2012YN自粘聚合物改性沥青防水卷材按有无胎基分为有胎《坡屋面工程技术规范》GB50693PY类和无胎N类(PE),有胎PY类YN-B7O1强力自粘聚合物改《城市综合管廊工程技术规范》GB50838性沥青防水卷材由自粘聚合物改性沥青为浸涂材料，以聚《种植屋面工程技术规程》JGJ155-2013酯毡为胎体及隔离膜复合而成的自粘防水卷材，是采用自《倒置式屋面工程技术规程》JGJ230-2010粘法冷施工作业的环保防水卷材；无胎N类(PE)YN-A780强《建筑外墙防水工程技术规程》JGJ/T235-2011力交叉膜高分子自粘防水卷材是以聚乙烯膜为覆面材料，《住宅室内防水工程技术规范》JGJ298-2013以聚合物改性沥青为粘结层，以带硅油可隔离的PET聚酯膜《单层防水卷材屋面工程技术规程》JGJ/T316-2013(或PE膜)复合而成，当依据的标准规范进行修订或有新的标准规范出版实执行标准：《自粘聚合物政性沥青防水卷材》GB23441施时，本图集与现行工程建设标准不符的内容、限制或淘-2009。PY类厚度：2.0mm、3.0mm、4.0mm;N类(PE)类厚汰的技术或产品，视为无效，工程技术人员在参考使用时，度：1.2mm、1.5m@、2.0mm,产品性能见附表1.应注意加以区分，并应对本图集相关内容进行复核后选用。说明17CJ40-1824.1.2产品特点胎基，以政性沥青胶料为粘结层的防水卷材。1)粘结力强，冷施工，安全可靠，避免液体胶粘剂执行标准：《预铺/湿铺防水卷材》GB/T23457-2009粘贴的不稳定性和火烤的火灾隐患；湿铺P类，防水层厚度：1.5mm、2.0mm,产品性能见附表2.2)廷伸性能良好，可适应基层一般变形、裂缝等不利4.3.2产品特点现象；1)具备较好的自愈性和蠕变性；3)能适应炎热和寒冷地区的气候变化。2)与基层粘结力强，有效减少靠水：4.2YN-B703湿铺式自粘防水卷材3)湿铺法冷施工，安全环保：4.2.1产品介绍4)防水卷材自带保护层，可有效减少施工过程中对防由聚合物改性沥青为浸涂材料，配以活性助剂，以聚酯毡为胎体与隔离膜复合而成的自粘防水卷材，采用湿铺4.4YN-A750反应粘结型高分子自粘防水卷材法施工，4.4.1产品介绍执行标准：《预铺/湿铺防水卷材》GB/T23457-2009以聚酯膜为胎基，改性沥青胶料为基料复合而成的双湿铺PY类。厚度：3.0mm、4.0mm。产品性能见附表2.面自粘防水卷材，4.2.2产品特点执行标准：《预铺/湿铺防水卷材》GB/T23457-20091)可直接在潮湿（无明水）、基本平整的基层上施工，无需底涂；2)可与未固化的水泥基面粘结，消除靠水现象；4.4.2产品特点3)冷施工无需使用明火，没有溶剂挥发，安全、节1)与基层粘结良好，有效防止靠水；能、环保；2)自粘胶层具有自愈性和局部自锁水性；4)卷材自身具备粘性，平面搭接简便，施工方便，3)延伸性和抗拉性能优异，适应结构基层的变形：4.3YN-B705GTS新型塑纤高分子自粘防水卷材4)材质柔软，适应各种复杂基面施工，安全环保，4.3.1产品介绍采用聚酯长纤土工布作为覆面材料，以高分子材料为说明17CJ40-183
