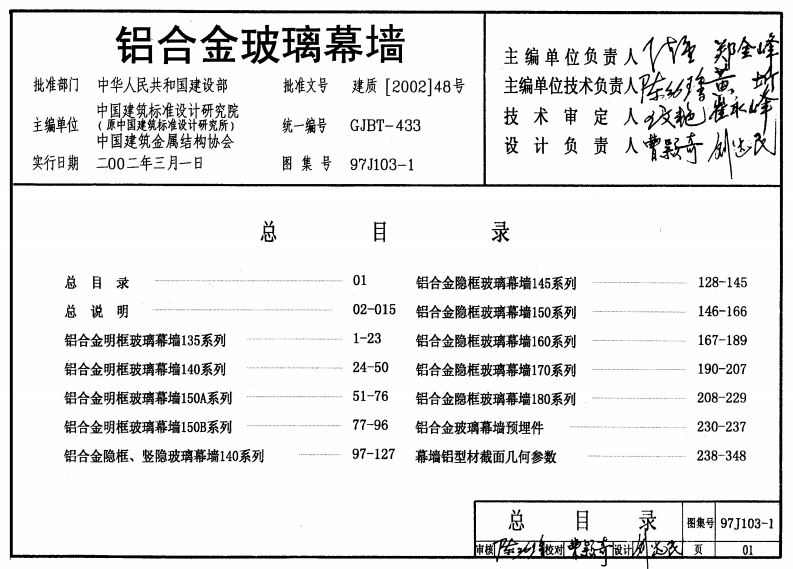

铝合金玻璃幕墙批准部门中华人民共和国建设部批准文号建质[2002]48号中国建筑标准设计研究院主编单位统一编号GJBT-433中国建筑金属结构协会实行日期二00二年三月一日图集号97J103-1总目录01铝合金隐框玻璃幕墙145系列128-145总说明02-015铝合金隐框玻璃幕墙150系列146-166铝合金明框玻璃幕墙135系列1-23铝合金隐框玻璃幕墙160系列167-189铝合金明框玻璃幕墙140系列24-50铝合金隐框玻璃幕墙170系列190-207铝合金明框玻璃幕墙150A系列51-76铝合金隐框玻璃幕墙180系列208-229铝合金明框玻璃幕墙150B系列77-96铝合金玻璃幕墙预埋件230-237铝合金隐框、竖隐玻璃幕墙140系列97-127幕墙铝型材截面几何参数238-348图集97J103-101总说明GB/T13911-92金属镀覆和化学处理表示方法GB/T13912-92金属覆盖层钢铁制品热镀锌层1编制依据技术要求本图集根据建设部建设〔1994)664号文《一九九四年国JG3035-1996建筑幕墙家建筑标准设计编制工作计划》编制。JGJ102-96玻璃幕墙工程技术规范2适用范围4设计规定2.1,本图集铝合金玻璃幕墙（以下简称幕墙）适用于非抗震4,1本图集与下列图集配合使用设计或抗展设防烈度为6~8度的建筑高度不大于150m的02D501-3利用建筑物金属体做防雷及接地装置安装民用和工业建筑。02D501-4接地装置安装2.2有防腐要求的建筑物应根据铝合金的耐腐蚀性能慎重97X700-7智能建筑弱电工程设计施工图集防雷与采用。接地2,3本图集供建筑设计单位使用，并适用幕墙设计、制作、4.2幕墙系列以立柱截面高度尺寸划分。例如幕墙立柱高安装和质量检查。度截面尺寸为150称铝合金明（隐）框玻璃幕墙150系列。4.3幕墙名称、代号与示例3设计依据名称明框全隐竖隐玻璃幕墙GBJ2-86建筑棋数协调统一标准代号LMYBQGBJ9-87建筑结构荷载规范GBJ16-87建筑设计防火规范示例：如铝合金全隐玻璃幕墙145系列为LYBQ145。GB50045-93高层民用建筑设计防火规范4,4本图集节点图中以单玻绘制的不可装中空玻璃，以中GB50057-94建筑物防雷设计规范空玻璃绘制的可装单层玻璃、夹层玻璃。GB8013-87铝及铝合金阳极氧化阳极氧化膜4.5本图集幕墙为外视立面图。总规范4,6本图集尺寸单位均为毫米(mm),线密度单位为千克每米(kg/m),总说明图集号97J103-1025本图集内容4,一风压高度变化系数，从GB9-87中查到总目录与总说明北京市C类地区为1.79幕墙系列图基本风压(kPa)从GBJ987中查幕墙预埋件到北京市为0.35（参见附录B)幕培铝型材截面几何参数代入上式计算6使用方法b)求出垂直于幕暗平面的均布水平地震作用标准值。6.1幕墙应根据JG102-96的荷载组合值q对应本图集中从《中国地震烈度区划图》中查到北京市为8度设防。幕墙允许水平荷载设计值〔q)即q≤〔q)选取。6.2建筑设计单位可根据幕墙的平、立面设计、物理性能等垂直于幕墙平面的均布水平地震作用级和有关要求，选取合适的幕墙系列。各系列特点见附录A。(kPa)6.3幕墙的风荷载体型系数可按JGJ102-96规定直接采A一动力放大系数取3.0用，也可根据风洞试验结果确定。水平地震影响系数8度设防取6.4幕墙建筑设计超越本图巢规定和有特殊要求时，可与0.16幕墙设计制作厂家另行协商。G-幕墙构件的重量，从《铝合金玻璃幕墙预埋件》中查到单玻6为0.3队P8,中空玻6.5使用举例璃8+da+8为0.6kPa如北京市中心有一幢100m高层建筑物，其层高为3m,代入上式计算分格尺寸为1m×1.5m,选取幕墙系列。单玻6时qe=3×0.16×0.3=0.144kPa解中空玻璃8+da+8时qe=3×0.16×0.6=一、根据建筑物所在地的条件按JG102-96规定计算。0.288kPaa)求出风荷载标准值c)求出荷载组合设计值式中一风荷载标准值(kPa)式中q:一强度荷载组合设计值，(kPa)R一瞬时风压的阵风系数，取2.25w,一分别为风荷载和地震作用的组合系风荷载体型系数可取士1,5数。取1.0，取0.6总说明图集号97J103-103
