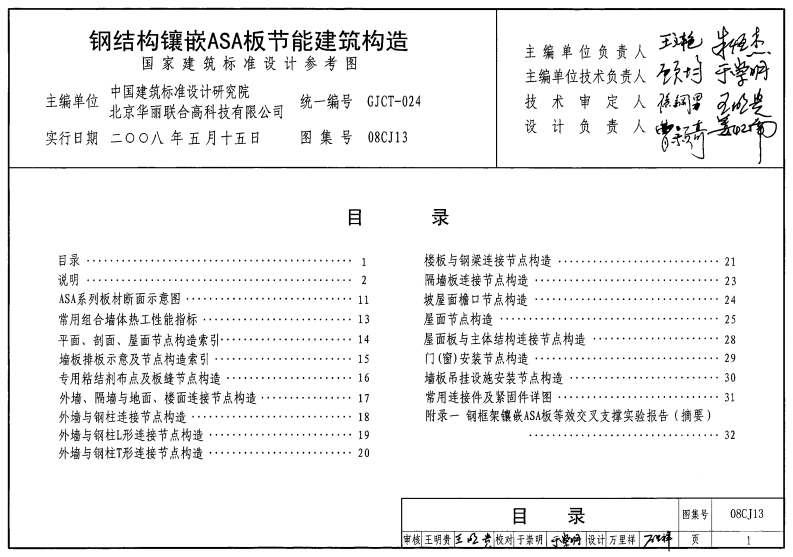

钢结构镶嵌ASA板节能建筑构造国家建筑标准设计参考图主编单位负责人主编单位技术负责人主编单位中国建筑标准设计研究院北京华丽联合高科技有限公司统一编号GJCT-024技术审定人实行日期二00八年五月十五日图集号08CJ13设计负责人目录目录…1楼板与钢梁连接节点构造…21说明2隔墙板连接节点构造…23ASA系列板材断面示意图·11坡屋面檐口节点构造常用组合培体热工性能指标13屋面节点构造25平面、剖面、屋面节点构造索引…14屋面板与主体结构连接节点构造培板排板示意及节点构造索引…15门（窗）安装节点构造…29专用籍结剂布点及板缝节点构造16墙板吊挂设施安装节点构造30外墙、隔墙与地面、楼面连接节点构造17常用连接件及紧固件详图…31外墙与钢柱连接节点构造……18附录一钢框架镶嵌ASA板等效交叉支撑实验报告（摘要）外墙与钢柱L形连接节点构造32外培与钢柱T形连接节点构造目录图集号08CJ13说明1适用范围框架结构建筑采用ASA板时也可参考本图集的相关节点构造，本图集适用于3层及3层以下抗震设防烈度8度及8度以下地区的有关该体系的内外饰面做法、有水房何的防水构造以及房屋的低层钢结构镶嵌ASA板建筑体系.防雷系统设计由工程设计定。2.5本图集第13页提供外围护墙体的多种组合形式及其热工2钢结构镶嵌ASA板建筑体系性能等指标，以便于建筑师根据各地建筑节能要求参考选用。2,1钢结构镶嵌ASA板建筑体系是以普通钢结构作为主体结构，配以SA系列板材为图护结构构成的一种独特的建筑体系。3编制依据该体系的主要特点在于外围护结构采用双层ASA板，灰层ASA板《民用建筑设计通则》GB50352-2005外围护结构不仅具有良好的保温隔热性能，而其中的内层板《建筑设计防火规范》GB50016-2006镶嵌于钢框架中，与框架共同工作，构成结构的抗侧力系统，《民用建筑节能设计标准》JGJ26-95从而大幅度降低该体系的结构用钢量；外层板安装在钢框架的《民用建筑热工设计规范》GB50176-93外侧，可有效阻断外墙在钢框架处出现的"热桥"，《民用建筑隔声设计规范》GBJ118-882.2该体系中的主体钢结构设计应该满足国家或行业相关规《夏热冬冷地区居住建筑节能设计标准》范，设计按照垂直荷载由主体结构承担，而水平荷载测由主体JGJ134-2001.J116-2001结构承担或由主体结构与镶嵌ASA板共同承担的原则进行。镶《夏热冬暖地区居住建筑节能设计标准》嵌在钢框架间的ASA板可等效为交又钢支撑，其截面计算方法JGJ75-2003.J275-2003可参考附录一，或由ASA板生产厂家协助设计。由ASA板组成《钢结构设计规范》GB/T50017-2003的墙体工程质量验收标准按国家或行业有关规范、规程执行，《钢结构施工工程质量验收规范》GB50205-20012.3该体系中SA板与翻框架之问以粘结为主，辅以钢板卡《建筑抗震设计规范》GB/T50011-2001定位以及局部焊接，外墙双层ASA板问除粘结以外，采用对穿《建筑结构荷载规范》GB/T50009-2001螺栓进行加强连结，《建筑钢结构焊接技术规程》GBJ81-20022.4本图集为钢结构镶嵌ASA板建筑节点构造，钢筋混凝土《建筑制图标准》GB/T50104-2001说明08CJ132《建筑结构制图标准》GB/T50105-20014.3ASA板的类型及规格见表4.1，主要技术参数及性能见表《房屋建筑制图统一标准》GB/T50001-20014.2-4.8.《建筑工程施工质量验收统一标准》GB50300-2001表4.1板材类型与规格《屋面工程质量验收规范》GB50207-2002规板材类型代号注4材料及性能604.1ASA系列板材（以下简称ASA板），是采用粉煤灰为填充料FX60复合保温外墙板F:复合板FX9090≤3000、以水泥为胶凝料、以耐碱玻纤网格布或钢筋为增强材料制成(FX板)FX120120≤3000的一种建筑板材。具有质量轻、强度高、保温隔热、时火、隔YX9090Y:盛孔板声效果好等性能，施工简便快捷，具备锯、钉、钻、创和粘等YX120120心：玻纤网格布增操作性，可用做屋面板、楼板和非承重外培板、隔墙板等，WG9090≤3000屋面板W:屋面板90≤30004.2ASA系列板材按以下图示标记：G120120≤3000120≤3000LP120120楼板L:楼板LZ1201203000~4200板厚度，用阿拉伯数字表示P:普通型LP120120≤3000板类型代号，详见表4.1Z:增强型LZ1201203000-4200板商标代号实心墙板SX6060≤3000S:实心板例如：1.90mm厚ASA复合保滥外墙板，采用玻纤网格布增强，FXD6060≤3000标记为：ASA-FX90,(或简记为FX90).FXD9090FXD120120≤30002.90mm厚双面配筋的ASA屋面板，标记为：ASA-WCG90,YXD9090≤3000D:洞边板YXD120120≤30003.120mm厚的普通型ASA楼板，标记为：ASA-LP120,(或简记为LP120)。用标准板加工而成：非标准屋面板、楼板经排板设计后另行加工，说明08CJ133
