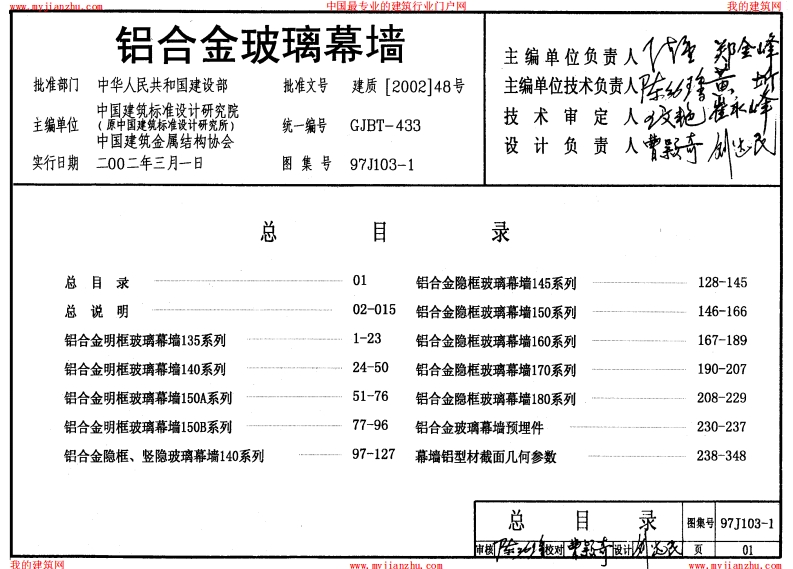

中国最专业的建筑行业门户网我的建筑网铝合金玻璃幕墙批准部门中华人民共和国建设部批准文号建质[2002]48号中国建筑标准设计研究院主编单位统一编号GJBT-433中国建筑金属结构协会实行日期二00二年三月一日图集号97J103-1总目录01铝合金隐框玻璃幕墙145系列128-145总说明02-015铝合金隐框玻璃幕墙150系列146-166铝合金明框玻璃幕墙135系列1-23铝合金隐框玻璃幕墙160系列167-189铝合金明框玻璃幕墙140系列24-50铝合金隐框玻璃幕墙170系列190-207铝合金明框玻璃幕墙150A系列51-76铝合金隐框玻璃幕墙180系列208-229铝合金明框玻璃幕墙150B系列77-96铝合金玻璃幕墙预埋件230-237铝合金隐框、竖隐玻璃幕墙140系列97-127幕墙铝型材截面几何参数238-348图集97J103-101i中围最专业的建筑行业门户网总说明GB/T13911-92金属镀覆和化学处理表示方法GB/T13912-92金属覆盖层钢铁制品热偾锌层1编制依据技术要求本图集根据建设部建设〔1994)664号文《一九九四年国JG3035-1996建筑幕墙家建筑标准设计编制工作计划》编制。JGJ102-96玻璃幕墙工程技术规范2适用范围4设计规定2.】,本图集铝合金玻璃幕墙（以下简称幕墙）适用于非抗震4,1本图集与下列图集配合使用设计或抗展设防烈度为6~8度的建筑高度不大于150m的02D501-3利用建筑物金属体做防雷及接地装置安装民用和工业建筑。02D501-4接地装置安装2.2有防腐要求的建筑物应根据铝合金的耐腐蚀性能慎重97X700-7智能建筑弱电工程设计施工图集防雷与采用。接地2,3本图集供建筑设计单位使用，并适用幕墙设计、制作、4.2幕墙系列以立柱截面高度尺寸划分。例如幕墙立柱高安装和质量检查。度截面尺寸为150称铝合金明（隐）框玻璃幕墙150系列。4.3幕墙名称、代号与示例3设计依据名称明框全隐竖隐玻璃幕墙GBJ2-86建筑棋数协调统一标准代号LMYBQGBJ9-87建筑结构荷载规范GBJ16-87建筑设计防火规范示例：如铝合金全隐玻璃幕墙145系列为LYBQ145。GB50045-93高层民用建筑设计防火规范4,4本图集节点图中以单玻绘制的不可装中空玻璃，以中GB50057-94建筑物防雷设计规范空玻璃绘制的可装单层玻璃、夹层玻璃。GB8013-87铝及铝合金阳极氧化阳极氧化膜4.5本图集幕墙为外视立面图。总规范4,6本图集尺寸单位均为毫米(mm),线密度单位为千克每米(kg/m),总说明图集号97J103-102中国最专业的建筑行业门户网我的建筑网5本图集内容4,一风压高度变化系数，从GBJ987中查到总目录与总说明北京市C类地区为1.79幕墙系列图基本风压(kPa)从GBJ987中查幕墙预埋件到北京市为0.35（参见附录B)幕培铝型材截面几何参数代入上式计算6使用方法b)求出垂直于幕墙平面的均布水平地震作用标准值。6.1幕墙应根据JGJ10296的荷载组合值q对应本图集中从《中国地震烈度区划图》中查到北京市为8度设防。幕墙允许水平荷载设计值〔q)即q≤〔q)选取。6.2建筑设计单位可根据幕墙的平、立面设计、物理性能等垂直于幕墙平面的均布水平地震作用级和有关要求，选取合适的幕墙系列。各系列特点见附录A。(kPa)6.3幕墙的风荷载体型系数可按JGJ102-96规定直接采A一动力放大系数取3.0用，也可根据风洞试验结果确定，水平地震影响系数8度设防取6.4幕墙建筑设计超越本图集规定和有特殊要求时，可与0.16G-幕墙设计制作厂家另行协商。幕墙构件的重量，从《铝合金玻璃暮墙预理件》中查到单玻6为0.3kPa,中空玻6.5使用举例璃8+da+8为0.6kPa如北京市中心有一幢100m高层建筑物，其层高为3m,代入上式计算分格尺寸为1m×1.5m,选取幕墙系列。单玻6时qe=3×0.16×0.3=0.144kPa解中空玻璃8+da+8时qe=3×0.16×0.6=一、根据建筑物所在地的条件按JGJ102-96规定计算。0.288kPaa)求出风荷载标准值c)求出荷载组合设计值式中一风荷载标准值(kPa)式中qg一强度荷载组合设计值，(kPa)一瞬时风压的阵风系数，取2.25w,一分别为风荷截和地震作用的组合系以一风荷载体型系数可取士1,5数。取1.0，吃取0.6总说明图集号97J103-103
