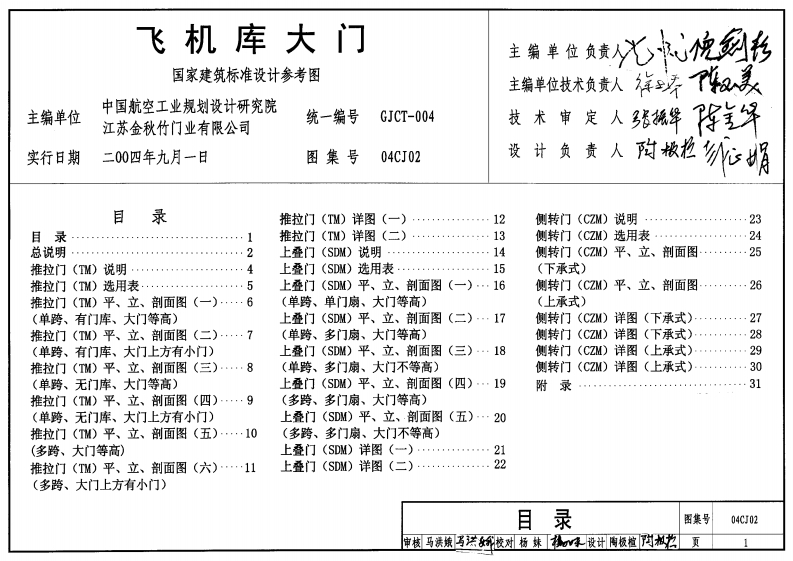

飞机库大门国家建筑标准设计参考图主编单位中国航空工业规划设计研究院统一编号GJCT-004江苏金秋竹门业有限公司实行日期二00四年九月一日图集号04CJ02目录推拉门(TM)详图（一）1侧转门(CZM)说明23目录1推拉门(TM)详图（二）13侧转门(CZM)选用表…24总说明上叠门(SDM)说明…14侧转门(CZ)平、立、剖面图…25推拉门(TM)说明4上叠门(SDM)选用表15(下承式)推拉门(TM)选用表5上叠门(SDM)平、立、剖面图（一）·16侧转门(CZM)平、立、剖面图推拉门(TM)平、立、剖面图（一）…6(单跨、单门扇、大门等高)(上承式)(单跨、有门库、大门等高)上叠门(SDM)平、立、剖面图（二）…17侧转门(CZM)详图（下承式）27推拉门(T)平、立、剖面图（二）·7(单跨、多门扇、大门等高)侧转门(CZM)详图（下承式）28(单跨、有门库、大门上方有小门)上叠门(SDM)平、立、剖面图（三）·18侧转门(CZ)详图（上承式）29推拉门(T)平、立、剖面图（三）…8(单跨、多门扇、大门不等高)侧转门(CZ)详图（上承式）30(单跨、无门库、大门等高)上叠门(SDM)平、立、剖面图（四）·19附录31推拉门(TM)平、立、剖面图（四）…9(多跨、多门扇、大门等高)(单跨、无门库、大门上方有小门)上叠门(SDM)平、立、剖面图（五）…20推拉门(TM)平、立、剖面图（五）…10(多跨、多门扇、大门不等高)(多跨、大门等高)上叠门(SDM)详图（一）2推拉门(TM)平、立、剖面图（六）…11上叠门(SDM)详图（二）22(多跨、大门上方有小门)目录总说明3适用范围本图集适用于新建、扩建、改建飞机维修机库、飞机停放机库、1总则飞机喷漆机库、飞机整机试验室、飞机总载厂房。其它工业建筑可11目前我国飞机库大门产品尚无国家标准，为适应建筑市场的需参照选用。要和促进该产品标准化、专业化的发展，特编制本建筑标准设计参4图集内容考图集。本图集包括推拉门（代号为TM)、上叠门（代号为SDW)、侧转门12本图集以设计选型及飞机库大门与建筑结构间节点详图为主(代号为CZ)的说明、选用表及图示。要内容。5飞机库大门的设计分工1.3飞机库大门应由承包商提供成套产品，并对其质量全面负贵。飞机库大门系飞机库外立面的重要组成部分，应按分工完成其2设计依据全部设计。本图集主要根据下列规范和标准5.1飞机库工程建筑设计单位《飞机库设计防火规范》GB50284-98推拉门一确定门洞尺寸、门扇数量及排列、门库尺寸、采光《建筑结构荷载规范》GB50009-2001窗的设置范围及分格、人员疏散小门位置、飞机垂直尾翼通过专用《钢结构设计规范》GB50017-2003小门位置、饰面材质及颜色、水平封檐、检修走道、检修梯、运行《建筑抗震设计规范》GB50011-2001速度，提出传热系数、供电、排水及融冰等要求。《钢结构工程施工质量验收规范》GB50205-2001上叠门—确定门洞尺寸、门扇的划分及尺寸、人员疏散小门《建筑门窗术语》GB5823-86位置、饰面材质及颜色、水平封檐、检修走道、检修梯、运行速度，《建筑门窗洞口尺寸系列》GB5824-86提出传热系数、供电、排水及融冰等要求。《中华人民共和国民用航空行业标准》MH3145-1996侧转门一确定门洞尺寸、采光窗的设置范围、人员疏散小门《中华人民共和国民用航空行业标准》MH3145-2001位置、飞机垂直尾翼通过专用小门位置、饰面材质及颜色、水平封《飞机库大门》企业标准Q/321282JCF14-2003檐、运行速度，提出传热系数、供电、排水及融冰等要求，总说明04C022根据飞机库大门承包商要求，埋设预埋件。6.2选用示例5.2飞机库大门承包商推拉门：洞口宽度100000mm,洞口高度22000mm,飞机库大门承包商应按飞机库工程建筑设计单位有关规定负选用代号为TM-10022。贵完成飞机库大门的设计，应保证其强度、变形、保温及其他技术7包装、运输及贮存要求，全面负责飞机库大门的制作安装质量，并向建筑设计单位提7.1门扇及配套产品均应带产品合格证，产品说明书及操作规程。出预埋件等要求。7.2包装、运输及贮存应采取措施防止雨淋，防止腐蚀及防止碰推拉门一门扇（含人员疏散小门及飞机垂直尾翼通过专用小撞。门等)、地轨及定位、导向器及定位、传动装置系统、安全报警及8安装调试防撞装置、电气控制、缝隙处理、以及预留埋件的设计等。8.1安装调试应使门扇运行安全平稳：上叠门活动立柱就位准确。上叠门一门扇（含人员疏散小门）、活动立柱、侧向导轨、8.2安装调试应使缝隙封严。传动装置系统、安全报警及防撞装置、电气控制、活动立柱就位地9使用和保养坑及定位、缝隙处理、以及预留埋件的设计等，9.1门的启闭应由专人负责，按操作规程启闭门扇及活动立柱。侧转门一门扇（含人员疏散及垂直尾翼专用小门等）、轨道、9.2按产品说明书规定，应定期对其维护保养，以防发生意外。导向器、传动装置系统、安全报警及防撞装置、电气控制、缝隙处10其它理、以及预留埋件的设计等。10.1飞机库大门的设计安装与其建筑结构密不可分，因此，飞机6选用说明库大门承包商应按附录要求将其技术条件提供给用户。6.1门类选用代号10.2大门承包商在安装大门时，不得改变上述技术条件，不得任门类代号—XXX意在飞机库结构受力构件上打洞、开槽、铆焊等。10.3飞机库大门应为环保型成套产品。门洞高度（如18代表A=18000mm)10.4本图集门扇数量及开窗等仅为示意。10,5本图集由中国航空工业规划设计研究院和江苏金秋竹门业门洞宽度（如080代表B=80000mm)有限公司联合编制，总说明3
