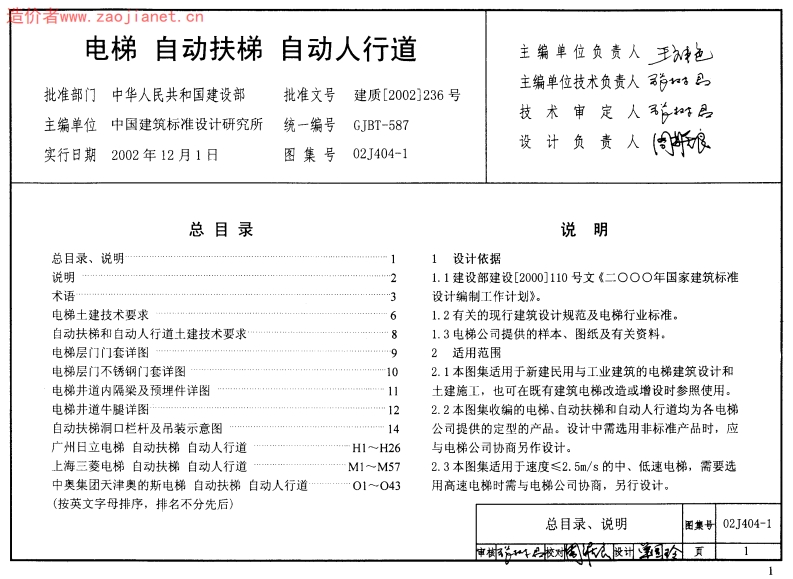

价者www.zaojianet.cn电梯自动扶梯自动人行道批准部门中华人民共和国建设部批准文号建质[2002]236号主编单位中国建筑标准设计研究所统一编号GJBT-587实行日期2002年12月1日图集号02J404-1总目录说明总目录、说明1设计依据说明1.1建设部建设[2000]110号文《二OOO年国家建筑标准术语…3设计编制工作计划》。电梯土建技术要求61.2有关的现行建筑设计规范及电梯行业标准。自动扶梯和自动人行道土建技术要求81.3电梯公司提供的样本、图纸及有关资料。电梯层门门套详图92适用范围电梯层门不锈钢门套详图102.1本图集适用于新建民用与工业建筑的电梯建筑设计和电梯井道内隔梁及预埋件详图11土建施工，也可在既有建筑电梯改造或增设时参照使用。电梯井道牛腿详图2.2本图集收编的电梯、自动扶梯和自动人行道均为各电梯自动扶梯洞口栏杆及吊装示意图14公司提供的定型的产品。设计中需选用非标准产品时，应广州日立电梯自动扶梯自动人行道H1H26与电梯公司协商另作设计。上海三菱电梯自动扶梯自动人行道M1-M572.3本图集适用于速度≤2.5m/s的中、低速电梯，需要选中奥集团天津奥的斯电梯自动扶梯自动人行道01-043用高速电梯时需与电梯公司协商，另行设计。(按英文字母排序，排名不分先后)总目录、说明02J404-1巨价者www.zaoJianet.cn2.4本图集适用于建筑高度小于100m的建筑物。4.3机房与井道的关系也可在满足图集基本要求的前提下3电梯编制原则变化其相对位置，参见下图。3.】本图集按电梯公司及其所提供的产品系列分别编制。每个系列的使用范围及使用性质也与各公司的规定相一致。☒3.2每个系列内按不同的额定载重量、井道尺寸、额定速度☒等分为若干型号，其型号与电梯公司供货的型号一致。3.3选用本图集时只需确定类型、型号，即可得到有关技术数据，及有关留洞、埋件、载重钢梁、底坑等构造做法。4.4机房地面设计为不同高度时，其井道部分的顶板要保3.4电梯中通用的节点详图如门套、牛腿等可直接引用。证顶层净高度满足电梯要求。3.5有关电梯本身的技术指标如控制方式、拖动型式，轿4.5如设计多台电梯时可根据本图集单台电梯所需尺寸自厢内装修标准等，需在订货时与电梯公司单独商定。行组合，多台电梯共用一个井道时在井道内每台电梯之间3.6消防电梯、无磴碍电梯、住宅电梯等电梯选用时必须另做隔粱。遵照有关规范规定并在订货时对电梯公司提出要求。5本图集需与电梯公司的随机样本配合使用。4电梯布置4,1电梯的台数选定及在建筑物内的布置应按有关规范及规定在个体设计中确定。若选定本图集中的型号，侧电梯的井道、机房的平、剖面尺寸，必须与本图集相一致。4,2本图集所示机房及井道均为单台电梯、单向图形，设计中可作对称变换，参见下图。说明02J404-122术语电梯lift:elevator机房高度machine room height服务于规定楼层的岗定式升降设备。它具有一个轿厢，运行机房地面至机房顶板之间的最小垂直距离。在至少两列垂直的或倾斜角小于15”的刚性导轨之间。轿厢尺机房宽度machine room width寸与结构型式便于乘客出入或装卸即货物。机房内沿平行于轿厢宽度方向的水平距离。乘客电梯passenger lift机房深度machine room depth为运送乘客而设计的电梯。机房内垂直于机房宽度的水平距离。载货电梯goods lift::freight lift层间距离floor to floor distance:interfloor distance通常有人作随，主要为运送货物而设计的电梯。两个相邻停靠层站层门地坎之间距离。客货电梯passenger-goods lift井道well:shaft:hoistway以运送乘客为主，但也可运送货物的电梯。轿厢和对重装置或（和）液压缸柱塞运动的空间。此空间病床电梯；医用电梯bed lift是以井道底坑的底并道壁和井道项为界限的。为运送病床（包括病人）及医疗设备而设计的电梯。单梯井道single well住宅电梯residential lift只供一台电梯运行的井道。供住宅楼使川的电梯。multiple well:common well杂物电梯dumbwaiter lift:service lift可供两台或两台以上电梯运行的井道。井道壁well enclosure:shaft wall内不允许进人。轿阳尺寸不得超过：1.0m×1.0m×1.2m.用米隔开井道和其他场所的结构。如果轿厢由儿个永久的间隔组成，而每一个间隔都能满足上述井道宽度well width:shaft width要求，高度可超过1.20m。平行于轿厢觉度方向井道壁内表面之间的水平矩离。电梯额定速度rated speed of lift井道深度well depth:shaft depth电梯设计所规定的轿厢速度。垂直于并道宽度方向井道壁内表面之间的水平距离。额定载重量rated load:rated capacity底坑pit电梯设计所规定的轿厢内最大载荷。底层端站地板以下的井道部分。电梯提升高度travelling height of lift:lifting height of lift从底层端站楼面至顶层端楼面之间的垂直距离。机房machine room02J404-1安装一台或多台曳引机及其附属设备的专用房间。术语33
