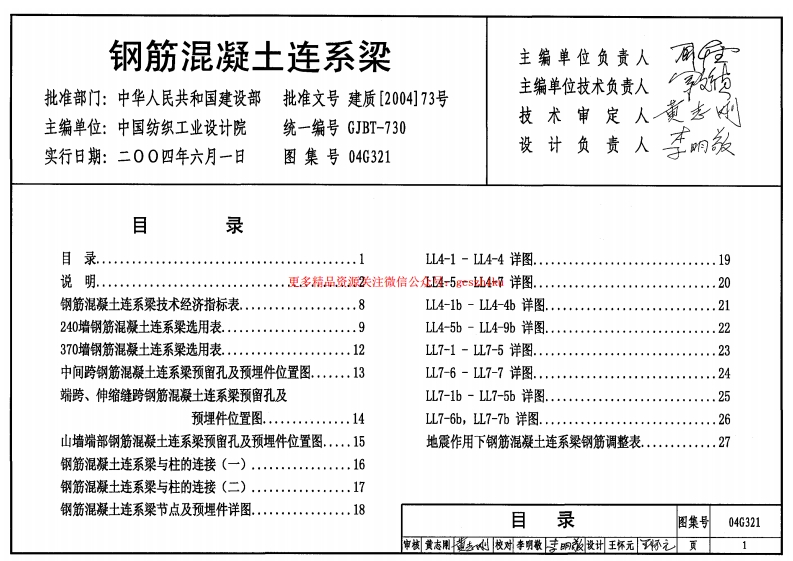

钢筋混凝土连系梁主编单位负责人批准部门：中华人民共和国建设部批准文号建质[2004]73号主编单位技术负责人主编单位：中国纺织工业设计院统一编号GJBT-730实行日期：二00四年六月一日图集号04G321目录目录20钢筋混凝士连系梁技术经济指标表.…8LL4-1b-LL4-4h详图.21.922370墙钢筋混凝土连系梁选用表。…1223LL7-6-L7-7详图...24端跨、伸缩缝跨钢筋混凝土连系梁预留孔及.26山墙端部钢筋混凝土连系梁预留孔及预埋件位置图.，15地震作用下钢筋混凝土连系梁钢筋调整表..27钢筋混凝土连系梁节点及预埋件详图.，…18目录图集号04G3211说明1.适用范围41.1本图集适用于柱距为6血、砖墙位于柱外侧牛腿上的单层工业厂房及条件相同的其他建筑.1.2本图集适用于烧结普通砖和烧结多孔砖砌筑的自承重墙6.0m0.6m砂砖和蒸压粉煤灰砖可参照选用。1,3本图集对墙体的要求如下：图1.3.2砖墙开洞尺寸要求1.3.1砖培有关要求见表1.3.11.3.3墙高不应小于连系莱计算跨度4的1/3.表1.3.1砖墙有关要求砖墙厚度砖墙高度更多精品资源关注微信公众号：本图巢通拥于非抗震设计及抗震设防烈度为6~8度（设砖强度等级h(mm)H(m)砂浆强度等级计基本地震加速度值0.05g~0.3g)的连系梁(6度设防时，240>MU10可不作抗震验算)·370<12.01,5山墙端部连系梁，本图集仅表示了模板图及安装节点，1.3.2墙上只允许开设一个窗洞，其洞口尺寸要求见可参照“6”型连系梁选用相应的编号，详见第15页说明.图1.3.2.1.6构件表面温度高于100℃或有生产热源且构件表面温窗宽：中间跨3.0m~4.2m,正中布置；度经常高于60℃时，应另行处理。1.7对有侵蚀性气体的车间，可参照《工业建筑防腐蚀设计规范》GB50046-95的有关规定处理，窗高：1.2m,3.0m,4.8m,1,8对有较大振动设备车间应根据具体情况采取道当措施。窗合高：0m,0.5m,1.0m,1.5m,2.0m,说明04032121.9本图集按二a类环境类别设计，用于其它环境类别时，3.2主筋采用RB335级钢筋（中），尚应符合有关规定.1.10设计使用年限为50年.或用PB235(Q235)级钢筋进行等强度代换，2.设计依据3.4型钢及钢板采用Q235-B级，焊条采用B43型建筑结构可靠度设计统一标准GB50068-20014.设计计算建筑结构荷载规范GB50009-20014.1结构构件的安全等级为二级，重要性系数Y。1.0.混凝土结构设计规范GB50010-2002砌体结构设计规范GB50003-2001梁的净跨，飞为梁支座的中心线问的距离，GB50011-20014.3荷载及有关参数钢结构设计规范GB50017-20034.3.1村料自重建筑门窗洞口尺寸系列25.0kN/a混凝土结构工程施工质量验收规范GB50204-2002砖墙19.0kN/m3砌体工程施工质量验收规范GB50203-2002双面抹灰厂房建筑模数协调标准GBJ 6-860.45kN/m2建筑结构制图标准GB/T50105-20014.3.2水平风荷载建筑结构设计术语和符号标准GB/T50083-97作用在中间跨及伸缩缕跨墙梁表面上的风荷载标准值多孔砖斑体结构技术规范JGJ137-2001W采用以下三级：0.5kN/m2、0.8kN/m2、1.1kN/m2,对于钢：焊接及验收规程JGJ18-2003墙角处端跨墙梁另乘局部风压体型增大系数心，在选用表3.采用材料中分别以0.5K、0.8K、1.1K表示。风荷载标准值为：3.1混凝土强度等级：C30,最大水灰此0.60，最小水泥用量250kg/m3,最大氯离子含量0.3%，最大碱含量3kg/m说明图集号0403213
