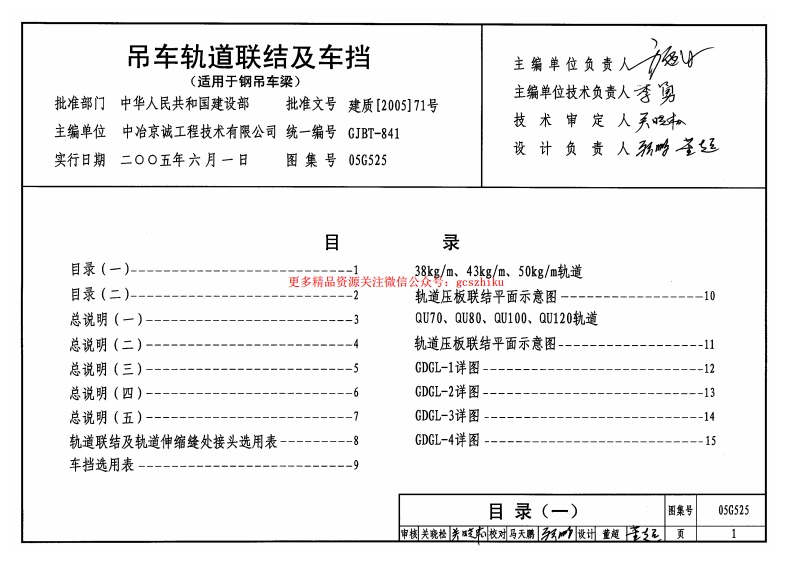

吊车轨道联结及车挡主编单位负责(适用于钢吊车梁)批准部门中华人民共和国建设部批准文号建质[2005]71号主编单位技术负责人李勇主编单位中治京诚工程技术有限公司统一编号GJBT-841实行日期二00五年六月一日图集号05G525目录38kg/m、43kg/m、50kg/m轨道更多精品资源关注微信公众号：gcszhiku目录（二）----2轨道压板联结平面示意图----10总说明（一）-3QU70、QU80、QU100、QU120轨道轨道压板联结平面示意图--11总说明（三）-5GDGL-1详图-12总说明（四）GDGL-2详图--13总说明（五）---7GDGL-3详图-14轨道联结及轨道伸缩缝处接头选用表GDGL-4详图--15车挡选用表目录（一）05G5251GDGL-5详图16车挡CCD-1详图29GDGL-6详图--17车挡GCD-2详图30GDGL-7详图18车挡GCD-3详图31焊接型轨道固定件平面示意图-19车挡GCD-4详图32焊接型轨道固定件选用表（一）20车挡CCD-5详图33焊接型轨道固定件选用表（二）-一----21车挡CCD-6详图34SGL-1、2、3轨道伸缩缝接头位置平面图及SGL-1详图SGL-2详图--23SGL-3详图24SGL-4、5、6、7轨道伸缩缝接头位置平面图及SGL-4详图25SGL-5详图26SGL-6详图-27SGL-7详图-28目录（二）页2总说明1.适用范围3.选用方法1.1本图集适用于工业厂房和露天栈桥中的实腹式钢吊车菜，是钢吊3.1根据表1直接选择轨道联结及轨道伸缔缝处接头型号：车梁轨道联结及车挡的施工图。内容包括车挡、轨道与吊车梁联结、轨道焊接、轨道在伸缩缝处的拼接等，距离与表2中数器不符，应按实际数据确定车挡高度。1.2本图集造用的吊车范围：重级工作制(A6、A7):5t~100t款钩吊车：4.作用于车挡的吊车纵向水平撞击力F中级工作制(A4、A5):5t-250t款钩吊车；4.1计算方法2gs(4.1)1.3本图集是根据大连重工·起重集团有限公司(2003年)、太原重型机尺寸系列设计的。选用时，如吊车的技术资料与本图集所列数器有出F一作用于车挡的吊车纵向水平撞击力设计值(kW)入，须按具体情况作相应修政，G。一吊车总重（自重）(k)2.采用的规范及规程Gn一吊车额定起重量(kN)建筑结构可靠废设计统一标准GB50068-2001建筑结构荷载规范GB50009-2001钢结构设计规范GB50017-2003g一重力加速度，取g=9.81m/sec2钢结构工程施工质量验牧规范GB50205-2001建筑结构制图标准GB/T50105-20015一考虑车挡上弹性垫板变形等有利因素系数取0.8建筑钢结构焊接技术规程JGJ81-2002起重设备安装工程施工及验收规范GB50278-1998总说明（一）0505253
