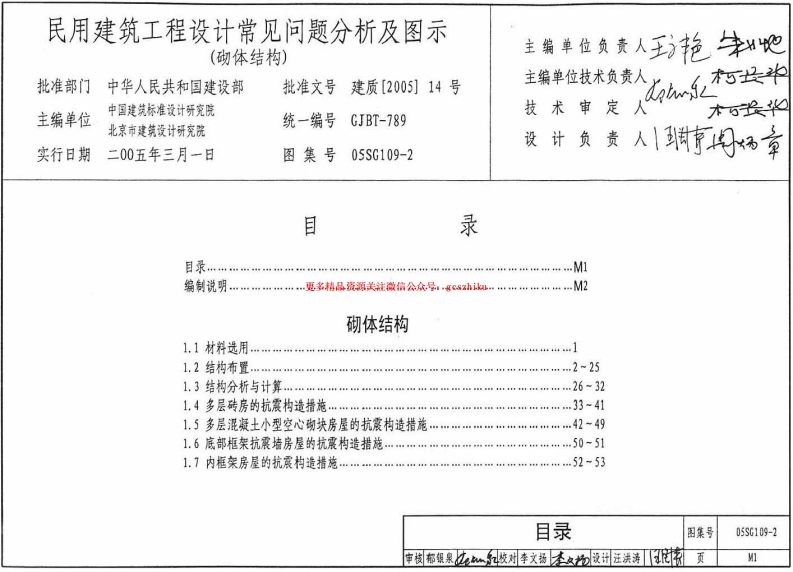

民用建筑工程设计常见问题分析及图示(砌体结构)批准部门中华人民共和国建设部批准文号建质[2005]14号主编单位统一编号GJBT-789实行日期二00五年三月一日图集号05SG109-2目录砌体结构1.2结构布置………225目录编制说明1.主要编制依据3.主要内容建设部建质[2004]46号文"关于印发《二00四年国家建筑标准设本图集共分四册。第一局为工程设计管理、荷载与地震作用、地计编制工作计划》的通知"基与基础，第二册为砌体结构，第三册为混凝土结构，第四册为钢结《建筑结构可靠度设计统一标准》GB50068-2001(简称可靠度构和空间网格结构。采用图文并茂及对照编捶方式给出设计中工程技标准)术人员容易混淆、容易忽视的问题及相关规定和改进措施示例。《建筑抗震设防分类标准》GB50223-2004(简称设防分类标准)本分册主要内容包括：砌体结构的材料选用、结构布置、结构分《建筑结构荷载规范》GB50009-2001(简称荷载规范)析及计算、多层砖房的抗震构造措施、多层混凝土小型空心砀块房屋《建筑抗震设计规范》GB50011-2001(简称抗震规范)的抗震构造措蕊、底部框架~抗震墙房屋的抗震构造措施及内框茱房《砌体结构设计规范》GB50003-2001(简称砌体规范)屋的抗震构造措施等。《多孔砖砌体结构技术规范》JGJ137-2001(简称多孔砖规范)4.造用范围《混凝土小型空心砌块建筑技术规程》JGJ/T14-2004(简称小本图集适用于民用建筑或一般工业建筑工程设计，可供设计、审砌块规程)更多精品资源关注微信公遥：监理施工和管理等部门的技术人员使用。《混凝土结构设计规范》GB50010-2002(简称混凝土规范)5.使用说明《建筑工程设计文件编制深度规定》建质[2003]84号（简称设计5.1本图集所列常见问题是指不符合现行国家规范，规程或不够合理、文件深度)不够完善的做法，政进措施是指根据规范、规程的规定应采取的做法，《施工图设计文件审查要点》建质[2003]2号（简称审查要点）5.2鉴于工程的具体情况，解决问题的措施不是唯一的，设计时应根据2.编制目的工程实际情况，注意避免本图集提出的"常见问题"，采取合理的解决根据现行的国家有关规范、规程，对民用建筑工程设计中由措施，不宜拘泥于本图集提供的改进方案。于设计人员的考虑不周和对规范、规程的理解不够全面，造成的5,3使用本图集应严格执行国家现行标准、规范和规程的规定，如涉及一些不当做法和错误，以及在施工图设计文件审查中常出现的问地方规定的，还应协调考虑，题，进行汇总、整理、分析，并提出改进措施及依据，从而加强设计人员对规范及规程全面、准确的理解，避免类似错误的发生，合理和优化设计，提高设计质量，编制说明图集号M2序号常见问题改进措施1.1材料选用1.1.1砖型选用不当，地震区根据国家有关规范标准《砌体规范》GB50003、《多孔砖规范》JGJ137和《小砌体规程》JGJ/T14的规定，由粘土，选用蒸压多孔和空心砖，页岩、煤矸石或粉煤灰为主要原材料的烧结普通砖、烧结多孔砖、蒸压类的灰砂实心砖和粉煤灰实心砖；以及由普通水泥多孔砖等材料.混凝土和轻骨料混凝土制成小型混凝土空心砌块等均适用于非抗震设防区和抗震设防烈度为6度至9度的地区。但蒸压类的空心或多孔砖，以及《P1型和M型以外的多孔砖型，均不得用于地震区作为承重墙体。1.1.2室外地面以下的墙体或原因分析：多孔砖砌体用于室外地面以下，由于±0.000下的湿度变化、水的化学浸蚀，以及自然风化等因素，都可基础采用烧结多孔砖或能对多孔砖壁造成损坏，进而造成地下部分破杯，势必影响结构安全。因此，从结构安全的整体考虑，基碚部分不应但没有相应措施。对于孔洞率达50%左右的混凝土小型空心窃块来说，理由是相同的.小砌块的外壁厚度一般也不会超过30m,因此它也存在同样的弊端。改进措施：多孔砖或空心混凝土小窃块如果必须用于地下基础部分时，根据《多孔砖规范》J137第4.4.11条以及《小砌块规程》JGJ/T14第5.6.2条第1款的规定，对多孔砖驹体，其孔洞应用水泥砂浆灌实；对混凝土小型空心砌块砌体，其孔洞灌芯混凝土应采用具有高流动度，低收缩性能，且不应低于C20,应采用普通硅酸盐水泥，粗集料（直径5~10m碎、卵石)、细集料和掺和料以及外加剂等配制成专用灌孔混凝土。材料选用图集号05SG109-2
