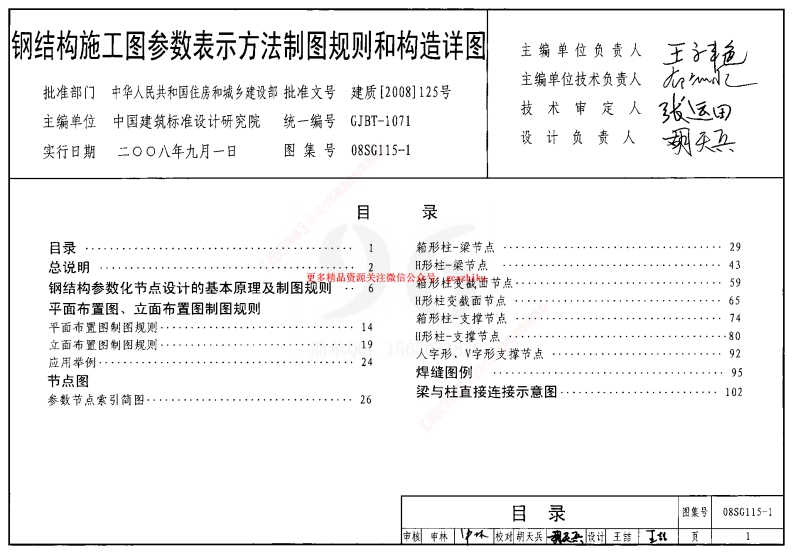

钢结构施工图参数表示方法制图规则和构造详图主编单位负责人主编单位技术负责人批准部门中华人民共和国住房和城乡建设部批准文号建质[2008]125号技术审定人主编单位中国建筑标准设计研究院统一编号GJBT-1071设计负责人实行日期二00八年九月一日图集号08SG115-1目录箱形柱-梁节点29H形柱-梁节点43钢结构参数化节点设计的基本原理及制图窥则659平面布置图、立面布置图制图规则H形柱变哉面节点65箱形柱-支撑节点7414形柱一支撑节点…8019人字形、V字形支撑节点9224节点图焊缝图例……95梁与柱直接连接示意图………102目录08SG115-11总说明1,1为了规范使用钢结构节点参数施工图设计方法，确保设计、制作加工点图、节点参数表（含节点钢板厚度表）组成。和施工质量，特制定本制图规则。对其他构件及连接节点，将在随后出版的图集中补充。本图集是钢结构设计施工图采用节点参数表示方法制图的国家建筑标1.6本图集构件被面类型为：准设计图集。钢柱H形截面、箱形截面；1.2设计依据《钢结构设计规范》GB50017-2003钢支撑H形截面。《建筑抗展设计规范（含2008年局部修订）》GB50011-2001本图集节点类型为：焊接刚接节点。《高层民用建筑钢结构技术规程》JGJ99-981.7本图集的制图规则，既是设计者完成锅柱、钢梁和钢支撑参数法施工《建筑结构制图标准》CB/T50105-2001图的依据，也是制造加工、施工、监理人员准确理解和实脑节点参数法施《建筑钢结构焊接技术规程》工图的依据。L.3适用范围。本图集适用于非抗震设计及抗震设防烈度为6~9度地区的1.8本图集的节点选用图编入了目前国内常用的且较为成熟的节点做法，一般多、高层钢结构建筑及含有钢框架、钢支撑的多、高层建筑（除甲类是制造与施工人员必须与参数法施工图配套使用的正式设计文件。建筑以外)的钢结构施工图设计。1.9本图集的制图规则和节点选用图中未包括的抗震及非抗震构造，以及1.4材料。应采月符合《钢结构设计规范》(GB50017-2003)中第3.3节其他未尽事项，应在具体设计中由设计人员另行设计：也可参照现行国家和3.4节、《高层民用建筑钢结构技术规程》(JGJ99-98)中第2.0.1标准图集《多、高层民用建筑钢结构节点构造详图》(S519系列)进行~2.0.9条、《建筑抗震设计规范》(GB50011-2001)中第3.9.2~设计。1.10结构平面布置图中如同时存在混凝上结构，该部分的表达按现行国3.9.5条所规定的结构钢材、连接材料及其技术要求。1,5图集主要内容。本图集包括常用的钢结构柱、粱、支檬三种构件及其家标准图集《混凝士结构施工图平面整体表示方法制图规则和构造详图》连接节点的节点参数表示方法例图规则、平面及立面布置图、常用节点选(G101系列)的规定执行。用图以及焊缝图例四部分内容。其中节点选用图主要由节点适用范围、节总说明08SG115-121.11当采用本图集的制图规则时，除遵守本图集有关规定外，还应符合国2.3梁、柱节点的平面索引采用与梁、柱平面位置相对应的象限式形式：家现行有关规范、规程和标准。支撑节点的立面索引采用与梁、柱、支撑立面位置相对应的象限式形式。1.12本图集的尺寸以毫米为单位，标高以米为单位。详见本图集第6页“钢结构参数化节点设计的基本原理及制图规则”的规定。2总则2.4钢柱应按照编号，绘制柱图或柱表，清楚表达钢柱变截面的位置以及2.1按节点参数法设计绘制的钢结构施工图，一般主要由带节点索引的平钢柱拼接的位置。面布置图、立面布置图和节点选用图等部分构成。其中常用的或标准的节2.5标高标注。点图部分可选用本图集，对于非标准的复杂节点，由设计人员自行设计。楼板标高一般为结构层楼板的板面标高，同时在其后或下方用括号标2.2参数注写方式：节点参数的注写方式分为默认标注和指定标注两种。明楼板厚度。必要时，应辅以剂面图，表达清楚降板或变厚度等特殊情况，默认标注系指在节点索引时，仅指明该节点在图集中的页码，而与本梁项标高一般为钢梁的翼缘顶面标高。变截面钢梁应通过改变相关参数以表达截百改变信息。改。2.6主要钢结构构件及部分其他构件代号：指定标注系指在节点索引时，不仅指明该节点在图集中的页码，同时可以按设计需求指定某些节点设计参数。此时，所选用页码内推荐的相关钢柱-G2节点参数的默认值将被指定值取代。指定参数既可以标注在平面图索引标识处，也可以在设计图纸中专门注明，例如：“本工程所有加被梁的加动板厚度均为10m”等。在节点选用图的参数表中，参数默认值为表格中方括号内的数值。构件制作与安装时，指定标注取值优先。总说明图集号08SG115-13
