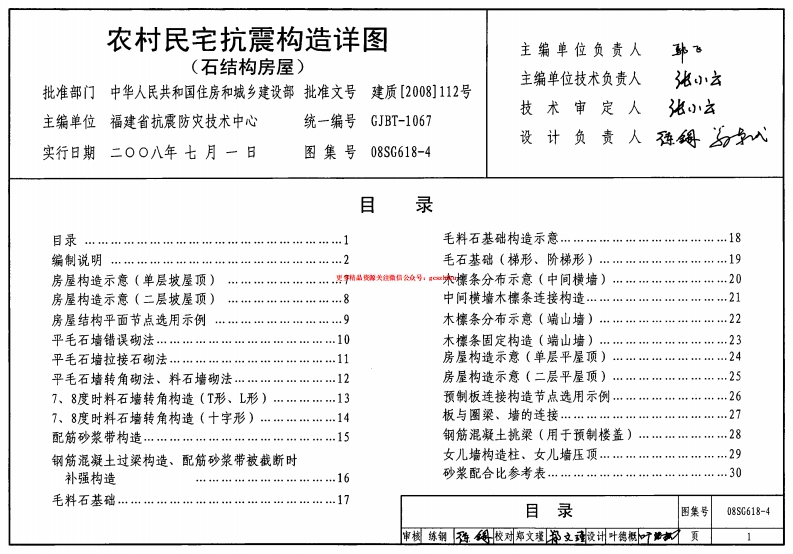

农村民宅抗震构造详图主编单位负责人(石结构房屋)主编单位技术负责人批准部门中华人民共和国住房和城乡建设部批准文号建质[2008]112号技术审定人主编单位福建省抗震防灾技术中心统一编号GJBT-1067实行日期二00八年七月一日图集号08SG618-4目录房屋构造示意（单层坡屋顶）房屋构造示意（二层坡屋顶）平毛石墙错误砌法………….10平毛石墙转角砌法、料石墙砌法……………………127、8度时料石墙转角构造(T形、L形)13预制板连接构造节点选用示例…………………26钢筋混凝土过梁构造、配筋砂浆带被裁断时补强构造目录图集号08SC618-4编制说明1编制依据2.4房屋的层高：6度设防时单层房屋不应超过4.0m;两层房《建筑抗震设计规范》GB50011-2001屋不应超过3.5m,《瑚体结构设计规范》GB50003-2001(2002年版)《砌体工程施工质量验收规程》GB50203-20023一般规定《建筑地基基础设计规范》GB50007-20023.】建筑场地和地基《建筑地基基础工程施工质量验收规程》GB50202-20023.1.1建筑场地宜选择对抗震有利地段（稳定基岩，坚硬土，开《镇（乡）村建筑抗震技术规程》JGJ161-2008阁、平坦、密实、均匀的中硬土等)；宜避开不利地段（软弱土，液化土，条状突出的山嘴，高耸孤立的山丘，非岩质的陡2适用范围坡，河岸和边坡的边缘，平面分布上成因、岩性、状态明显不2.1本图集适用于抗震设防烈度为6~8度地区的农村与乡镇均匀的土层，如故河道、疏松的断层破碎带、暗埋的塘浜沟谷中，采用料石、平毛石砌体承重的一、二层木楼（屋）盖房属关微公利米热苦挖地基等)；不应在危险地段（地震时可能发生滑坡、2.2对于有条件采用现浇钢筋混凝土柱、现浇（或预制）钢筋崩塌、地陷、地裂、泥石流等及发震断裂带上可能发生地表错混凝土楼屋盖的，其构造做法可参考本图集第25~30页，位的部位)建造房屋。2.3石结构房屋的层数和总高度不应超过表2.3的规定.3.1.2地基和基础应符合下列要求：表2.3石结构房屋层数和高度(m)限值1)同一结构单元的基础不宜设置在性质明显不同的地基最小烈度墙体类别墙厚78(mm)高度层数高度层数高度层数3)同一结构单元基础底面不在同一标高时，应按1：2的台料石24027.026.6阶逐步放坡（见图3.1.2-1）；2407.026.633.6)相邻基础底面埋置不在同一标高时，相邻基础的净距与底面标高差之比不宜小于2（见图3.1.2-2）。平毛石砌体4003.613.61注：1.房屋总高度指室外地面到檐口的高废，对带阁楼的坡屋面应算到山尖墙的1/2高度处：编制说明图集号2.平毛石系指形状不规则，但有两个平面大致平行，且该两平面的尺寸远大于另一个方向尺寸的块石。24)二层房屋的楼层不应错层，楼梯问不宜设在房屋的尽端新基形和转角处，且不宜设置悬挑楼梯。严禁采用悬挑路步板式楼梯；5)应优先采用横墙承重或纵横墙共间承重的结构体系；6)8度抗震设防时，不应采用硬山搁檩屋盖；L2h7)严禁采用石板、石梁及独立石柱作为承重构件。图3.1,2-1基础放坡图3.1.2-2新旧房屋基础间距3.3.3同一房屋不应采用木柱与砖柱、木柱与石柱混合的承重结构；也不应在同一高度采用砖（砌块）墙、石墙、土坯墙、3.2基础的埋置深度应综合考虑下列条件骑定：夯土墙等不同材料墙体混合的承重结构.3.2.1除岩石地基外，茶础埋置深度不宜小于500mm,3.4材料要求3.2.2当为季节性冻土时，宜理置在标准冻深以下或采取其他3.4.1石砌体采用的石村应质地坚实，无风化、剥落和裂纹。防冻措施。3.4.2料石的宽度、高度分别不宜小于240m和220mm;长度宜3.2.3基础宜理置在地下水位以上，当地下水位较高，基础不为高度的2~3倍且不宜大于高度的4倍。料石加工面的平整度3.3结构布置原则表3.4.2料石加工平整度(mm)3.31房屋体型应简单、规整，平面不宜局部凸出或凹进，立外露面及相接周边上、下叠砌面及左右面不宜高度不等。料石种类尺寸允许偏差的表面凹入深度接寄面表面凹入深度宽度、高度长度3.3.2结构体系应符合下列要求：细料石±51)纵横墙的布置宜均匀对称，在平面内宜对齐，沿竖向半细料石15±3±5应上下连续；在同一轴线上，窗问墙的宽度宜均匀：粗料石20±52)抗震墙层高的1/2处门窗洞口所占的水平横截面面积，毛料石稍加修整25±10±15对承重横墙不应大于总战面面积的25%；对承重纵墙不应大于总截面面积的50%；3.4.3平毛石应呈扁平块状，其厚度不宜小于150m3)烟道、风道、垃圾道等不应削弱承重墙体；当墙体被3.4.4用于石物体的的筑砂浆强度等级不应低于M5。具体可根削弱时，应对墙体采取加强措施；编制说明图集号08SC618-43
