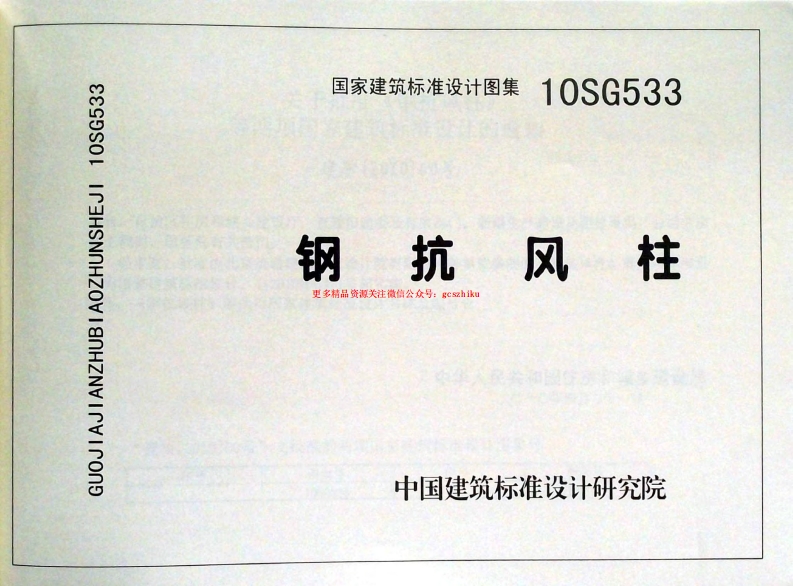

国家建筑标准设计图集10SG533钢抗风柱中国建筑标准设计研究院钢抗风柱批准部门中华人民共和国住房和城乡建设部批准文号建质[2010)60号主编单位北京筑通建筑勘察设计院有限公司统一编号GJBT-1128中国建筑标准设计研究院实行日期二0-0年六月一日图集号10SG533目录目录，柱脚底板DB18、DB19a、DB19b详图总说明·抗风柱选用表8柱脚示意图69抗风柱布置图屋架跨度、抗风柱根数安装节点图38抗风柱尺寸代号图（单阶柱、外露式柱脚）屋架端部外包尺寸50抗风柱尺寸代号图（单阶柱，插入式柱脚）73抗风柱上柱高度H2·51GFZ7-1x-2详图（等截面柱，外露式柱脚）柱脾底板DB1、DB2a~DB2c详图GFZ11-2x-4详图（阶柱、外露式柱脚）・柱脚底板DB3a、DB3b、DB4详图GFZ9-2x-3详图（单阶柱、插入式柱脚）·柱脚底板DB5a、DB5b、DB6a、DB6b详图杆XG1.XGla-XG4、XG4a图・60钢构造柱GGZ详图柱脚底板DB9a、DB9b,DB10a、DB10b详图61抗风柱设计参数·62柱脚锚栓固定支架柱脚底板DB12、DB13a、DB13b详图·863附录1抗风柱抗震计算81柱脚底板DB13c-DBI3f详图64附录2抗风柱柱脚铰接示意图·65目录10SG53317总说明1编制依据1.1本图集根据中华人民共和国住房和城乡建设部建质[2009]2.S抗风柱的基本风压线荷载go=wa,为2.4kN/m、3.0kN/m81号文"关于印发《2009年国家建筑标准设计编制工作计划》3.6kN/m、4.2kN/m、5.4kN/m、6.8kN/m和8.1kN/m共七级.的通知"进行编制，1.2设计依据2.6地面粗糙度类别为B类，（当地面粗糙度类别为A、C、D类《建筑模数协调统一标准》GBJ 2-86时，可将风荷载g。进行换算选用)《厂房建筑模数协调标准》2.7抗风柱适用于一般中轻型单层工业厂房。无吊车时厂房柱《建筑结构荷载规范》GB50009-2001(2006年版)的柱顶标高为6.6m、7.2m和7.8m;有吊车时厂房柱的柱顶标《建筑抗震设计规范》GB50011-2010高为6.6m-15.0m(级差0.6m),《钢结构设计规范》GB50017-20032.8抗风柱沿山墙的问距为4.5m、6.0m、7.5m和9.0m,抗风柱《混凝土结构设计规范》《钢结构工程施工质量验收规范》GB50205-2001上柱高度H:由抗风柱位置及相应位置处的屋架高度确定（详见《建筑钢结构焊接技术规程》JGJ81-2002本图集第S1页~第S6页表)，下柱高度H为下柱柱顶至基础顶《建筑结构制图标准》GB/T50105-2001面的距离，基础顶面标高为-0.5m,《房屋建筑制图统一标准》GB/T50001-20012,9抗风柱的山墙墙体宜采用轻质墙板（如压型钢板和夹芯板2一般说明及适用范围等)和小型的块等。当抗震设防烈度为8度0.3g和9度时采用轻2.1本图集的山墙抗风柱为由三块钢板焊成的工字形战面，钢质墙板；8度0.2g时采用轻质墙板或小型砌块，且满足g≤30材为Q235-BkN/m;7度及以下时也可采用240厚的烧结普通砖醐体，且满足2.2抗风柱的安全等级为二级，结构重要性系数y0=1.0.g≤40kN/m,不符合时按本图集第81页附录1进行验算.2,3抗风柱适用于室内正常环境。对于构件表面长期受辐射热2.10抗风柱仅与屋架上弦柔性连接，不考虑设置横向抗风桁架达150℃以上或短期高温、有较强烈腐蚀性介质、湿度较大或或抗风梁设有较大振动设备的房屋，应按有关专门规范或规定处理.2.4抗风柱适用于非地震区及地震设防烈度小于等于9度的地总说明2
