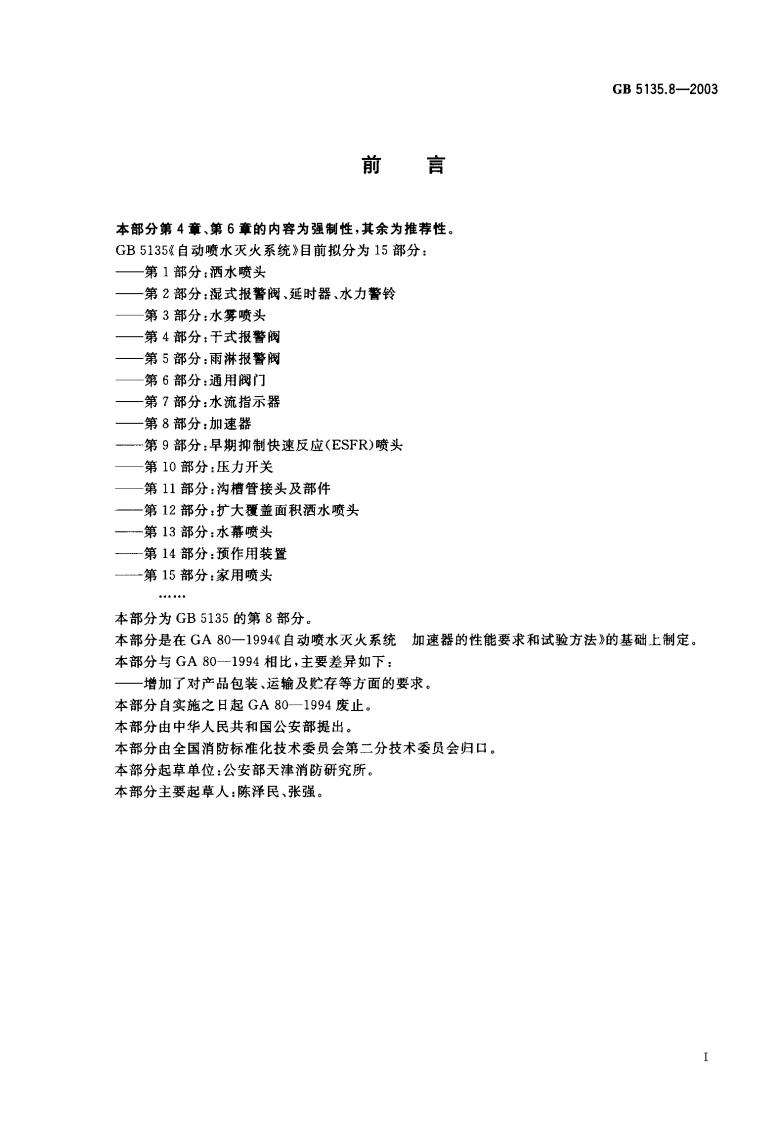

GB5135.8-2003前言本部分第4章、第6章的内容为强制性，其余为推荐性。GB5135《自动喷水灭火系统》目前拟分为15部分：—第1部分：洒水喷头一第2部分：湿式报普阀、延时器、水力警铃—第3部分：水雾喷头一第4部分：干式报警阀—第5部分：雨淋报警阀—第6部分：通用阀门—第7部分：水流指示器第8部分：加速器一第9部分：早期抑制快速反应(ESFR)喷头—第10部分：压力开关—第11部分：沟槽管接头及部件一一第12部分：扩大覆盖面积洒水喷头一一第13部分：水幕喷头—一第14部分：预作用装置一第15部分：家用喷头本部分为GB5135的第8部分。本部分是在GA80一1994《自动喷水灭火系统加速器的性能要求和试验方法》的基础上制定。本部分与GA80一1994相比，主要差异如下：一增加了对产品包装、运输及贮存等方面的要求。本部分自实施之日起GA80一1994废止。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会第二分技术委员会归口。本部分起草单位：公安部天津消防研究所。本部分主要起草人：陈泽民、张强。GB5135.8-2003自动喷水灭火系统第8部分：加速器1范围GB5135的本部分规定了自动喷水灭火系统加速器的要求，试验方法和检验规则和标志、使用说明书、包装、运输、贮存等。本部分适用于自动喷水灭火系统干式和干湿两用报警阀配套的加速器。2规范性引用文件下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T531橡胶袖珍硬度计压入硬度试验方法GB5135.2一2003自动喷水灭水系统第2部分：湿式报警阀，延迟器、水力警铃GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱GB/T3098.2紧固件机械性能螺母粗牙螺纹GB/T3098.3紧固件机械性能紧定螺钉GB/T3287可锻铸铁管路连接件GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验3术语和定义下列术语和定义适用于GB5135的本部分。3.1加速器accelerator采用机械手段，用为排放干式报警阀中的气体，加速干式报著阀开启时间的一种快开装置。3.2f储气罐air container用来充装空气加压后的一种容器，借助加压后的空气压力驱动加速器动作。3.3额定工作压力rating working pressure加速器在工作状态下允许的最大压力。3.4进口压力inlet pressure当加速器和干式报警阀在同应状态下，干式报警阀进口处静水压。4要求4.1外观质量标志齐全，表面平整光滑，无明显的碰撞伤痕和机械损伤现象。4.2额定工作压力加速器的额定工作压力应不低于1.2MPa。1GB5135.8-20034.3材料的耐腐蚀性能4.3.1加速器的主体和盖应采用性能不低于铸铁的耐腐蚀材料制成。4.3.2转动或滑动零件和轴承应采用青铜、黄铜等耐腐蚀材料制成。4.4零部件4.4.1活动零件之间以及和固定零件之间均应留有间隙，使加速器能灵活工作。4.4.2加速器的上腔体必须装有压力表。4.4.3加速器各零部件连接尺寸应符合GB/T3287的规定.4.4.4加速器在承受4倍工作压力时，各紧固件的公称设计载荷不低于GB/T3098.1~GB/T3098.3的有关规定。4.4.5使用弹簧、膜片的加速器，在5000次工作循环中不应断裂和破坏。4.4.6有筋型弹性密封元件试验后，应能挠屈而无龟裂、破碎，体积膨胀变化不大于20%。4.4.7无筋型弹性密封元件无筋型弹性密封元件的拉伸应力应变特性和耐热老化性能不低于如下规定：a)最低抗拉强度为10MPa,最小极限延伸率为300%(25mm100mm);b)最低抗拉强度为15MPa,最小极限延伸率为200%(25mm~75mm):c当公称尺寸为25mm拉伸到75mm时，保持2min,释放2min后测量，最大残余变形不大于5 mm;d)零件置于(70士1.5)℃，2.0MPa压力的臭氧环境中试验96h,其定伸强度和伸长率不应低于试验前的70%，硬度变化不大于5个国际硬度单位：©)零件置于(97.5士2.5)℃蒸馏水中70h后，其定伸强度和伸长率不应低于试验前的70%，零件体积变化不得超过20%。4.4.8非金属部件经老化试验后，不应产生防碍装置正常动作的扭曲、烯变、裂纹和其他变形损坏，并将老化试验后的非金属部件安装在加速器中按4.5和4.6的规定进行泄漏变形和动作试验。4.5泄漏和变形加速器必须经受两倍额定工作压力的静水压，保持5min,无泄漏或永久变形现象。4.6动作加速器从空气释放到干式报警阀打开的时间不得大于30$。4.7气体静压加速器必须经受0.7MPa的气体静压，保持1min,无泄漏。4.8平衡时间加速器上的腔体内产生0.2MPa压力的时间不得大于3min。4.9针孔加速器如装有防液流装置，碎屑等杂物不得通过该装置。4.10耐火性能使用熔点低于800℃的金属材料或非金属材料制成的加速器主体和盖时，充满水的加速器应能承受800℃的耐火试验，保持15min,试验后加速器应能动作，施加2倍的额定工作压力静水压，保持5min,应无永久变形或损坏。5试验方法5.1外观质量按照设计文件，检查各零部件，应符合4.1、4.3、4.4.1、4.4.2、4.4.3的规定。5.2工作循环试验加速器中的弹簧和膜片应进行工作循环次数试验，试验进行速率不大于每分钟6次，工作循环次数2
