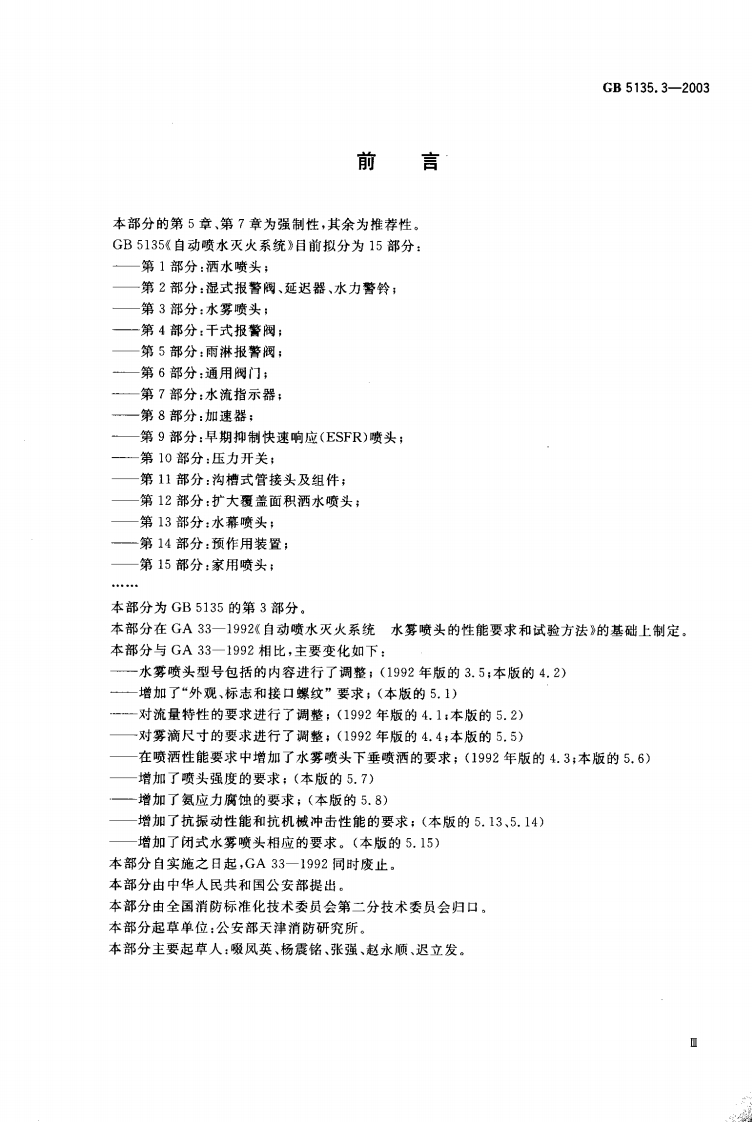

GB5135.3-2003前言本部分的第5章、第7章为强制性，其余为推荐性。GB5135《自动喷水灭火系统》目前拟分为15部分：—第1部分：洒水喷头；一第2部分：湿式报警阀、延迟器、水力警铃：—第3部分：水雾喷头；—第5部分：雨淋报警阀一第6部分：通用阀门；—第7部分：水流指示器：—第9部分：早期抑制快速响应(ESFR)喷头；第10部分：压力开关；一第11部分：沟槽式管接头及组件；第12部分：扩大覆盖面积洒水喷头：—第13部分：水幕喷头：一第14部分：预作用装置：—第15部分：家用喷头；本部分为GB5135的第3部分。本部分在GA33一1992《自动喷水灭火系统水雾喷头的性能要求和试验方法》的基础上制定。本部分与GA33一1992相比，主要变化如下：一水雾喷头型号包括的内容进行了调整，(1992年版的3.5：本版的4.2)一增加了“外观、标志和接口螺纹”要求；（本版的5.1）一对流量特性的要求进行了调整；(1992年版的4.1：本版的5.2)~对雾滴尺寸的要求进行了调整：(1992年版的4.4：本版的5.5)在喷洒性能要求中增加了水雾喷头下垂喷洒的要求；(1992年版的4.3：本版的5.6)增加了喷头强度的要求；（本版的5.7）增加了氨应力腐蚀的要求；（本版的5.8）增加了抗振动性能和抗机械冲击性能的要求；（本版的5.13、5.14）增加了闭式水雾喷头相应的要求。（本版的5.15）本部分自实施之日起，GA33一1992同时废止。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会第二分技术委员会归口。本部分起草单位：公安部天津消防研究所。本部分主要起草人：啜凤英、杨震铭、张强、赵永顺、迟立发。GB5135.3-2003自动喷水灭火系统第3部分：水雾喷头1范围GB5135的本部分规定了自动喷水灭火系统水雾喷头的要求，试羧方法、检验规则和标志、包装，运输、贮存等。本部分适用于自动喷水灭火系统水雾喷头。2规范性引用文件下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T7306(所有部分)55°密封管螺纹GB5135.1一2003自动喷水灭火系统第1部分：洒水喷头3术语和定义下列术语和定义适用于GB5135的本部分。3.1水雾喷头water mist nozzle在一定的压力作用下，在设定的区域内将水流分解为直径1mm以下的水滴并按设计的洒水形状喷出的喷头。3.2雾化角spray angle水雾喷头喷出的水雾形成围绕喷头轴心线扩展的圆锥体，其锥顶角为水雾喷头的雾化角。3.3离心雾化centrifugal spray压力水流进入喷头后，被分解成沿内壁运动的旋转水流，在离心力作用下由喷口喷出而形成雾化。3.4撞击雾化impact spray压力水流与溅水盘撞击分解而形成雾化。3.5有效射程effective range喷头水平喷洒时，水雾达到的最高点与喷口所在垂直于喷头轴心线的平面的水平距离。3.6水平喷洒最大高度spray height喷头水平喷洒时，水雾达到的最高点至喷头轴心线的垂直距离。3.7雾滴体积百分比特征直径D,m.0 drop diameter喷雾液体总体积中，在该直径以下雾滴所占体积的百分比为90%。GB5135.3—20034分类及规格型号4.1分类4.1.1A型水雾喷头进水口与出水口成一定角度的离心雾化喷头。4.1.2B型水雾喷头进水口与出水口在一条直线上的离心雾化喷头。4.1.3C型水雾喷头由于撞击作用而产生雾化的喷头。4.2规格型号4.2.1水雾喷头常见的雾化角有五个规格，即45°、60°、90°、120°、150°。除此以外，允许使用其他雾化角的水雾唢头。4.2.2型号标记如下：闭式水雾喷头动作温度（℃），没有则表示开式喷头雾化角()公称流量系数分类代号，用大写英文字母A、B、C…表示，指A型、B型、C型以及其他类型水雾喷头自动喷水灭火系统水雾喷头4.2.3型号举例ZSTW A40/120表示A型水雾喷头，公称流量系数为40，雾化角为120°的自动喷水灭火系统水雾喷头。5要求5.1外观、标志和接口螺纹5.1,1水雾喷头应无加工缺陷和机械损伤，表面涂、镀层应均匀，完整美观，无明显的碴碰伤痕及变形。5.1.2水雾喷头应在明显部位做永久性标志，其内容至少应包括规格型号、生产厂商代号或商标、生产年代等。所有标记应正确、清晰、牢固。5.1.3水雾喷头的接口螺纹应符合GB/T7306的规定。5.2流量系数按6.2进行试验，在升压和降压过程中不应出现压力振荡现象，每个压力点的流量系数和平均流量系数与公称值之差均不应超过公称值的土5%。5.3雾化角5.3.1按6.3进行试骏，水雾喷头雾化角应满足下列规定：45°士5°、60°土5°、90°士5°、120°士10°、150°±10°。5.3.2其他规格的水雾喷头按6.3进行试验，雾化角小于100°时，雾化角允差为士5°，雾化角大于等于100时，雾化角允差为士10°。5.4布水性能按6.4进行试验，在额定工作压力(0.35MPa,以下相同)所对应的流量下，低于平均洒水密度50%2
