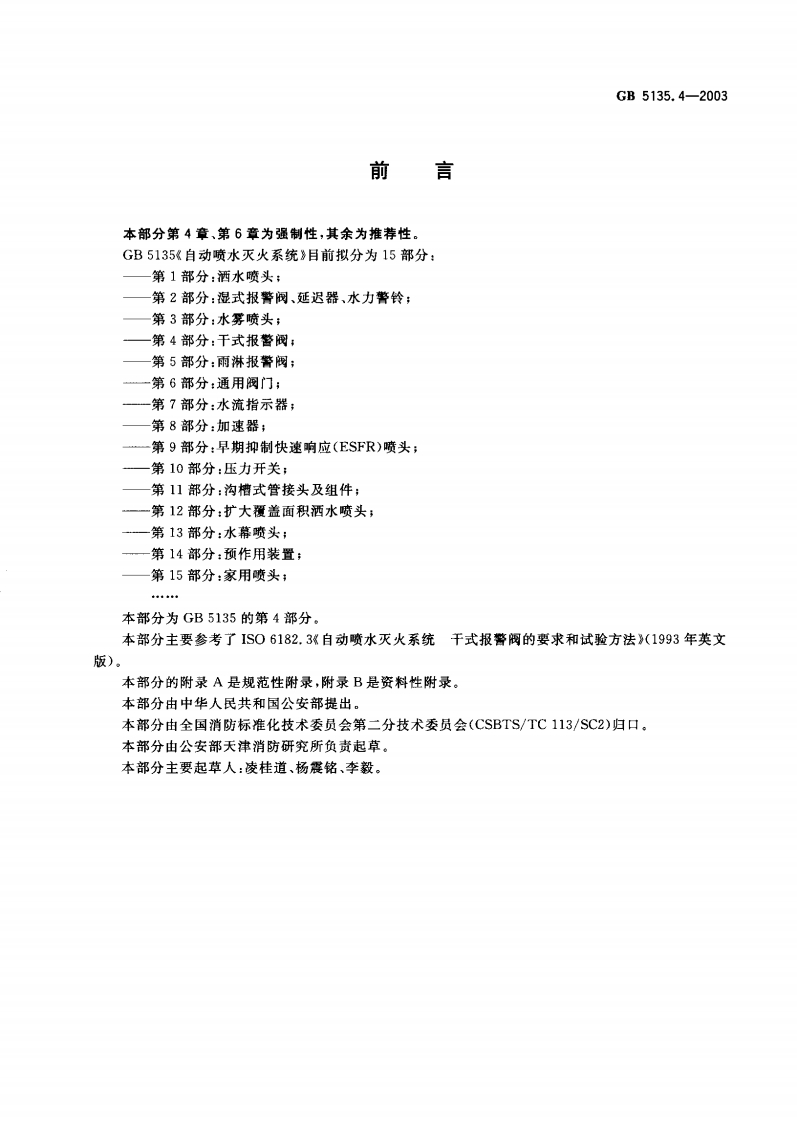

GB5135.4-2003前言本部分第4章、第6章为强制性，其余为推荐性。GB5135《自动喷水灭火系统》目前拟分为15部分：第1部分：洒水喷头：第2部分：湿式报警阀、延迟器、水力警铃：第3部分：水雾喷头：第4部分：干式报警阀，—第5部分：雨淋报警阀；第6部分：通用阀门；第7部分：水流指示器；第8部分：加速器；一第9部分：早期抑制快速响应(ESFR)喷头；一第10部分：压力开关：第11部分：沟槽式管接头及组件；~第12部分：扩大覆盖面积洒水喷头；第13部分：水幕喷头；第14部分：预作用装置：第15部分：家用喷头：本部分为GB5135的第4部分。本部分主要参考了IS06182.3《自动喷水灭火系统干式报警阀的要求和试验方法》(1993年英文版)。本部分的附录A是规范性附录，附录B是资料性附录。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会第二分技术委员会(CSBTS/TC113/SC2)归口。本部分由公安部天津消防研究所负责起草。本部分主要起草人：凌桂道、杨震铭、李毅。GB5135.4-2003自动喷水灭火系统第4部分：干式报警阀1范围GB5135的本部分规定了自动喷水灭火系统干式报警阀的要求、试验方法、检验规则和标志、使用说明书、包装、运输、贮存等。本部分不适用于干式报警阀以外的其他附件。2规范性引用文件下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T528一1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T3098.1紧固件机被性能螺栓、螺钉和螺柱GB/T3098.2紧固件机械性能螺母粗牙螺纹GB/T3098.3紧固件机械性能紧定螺钉GB/T3287可锻铸铁管路连接件GB/T3512一2001硫化橡胶或热塑橡胶热空气加速老化和耐热试验GB/T5720-19930形橡胶密封圈试验方法GB/T6031一1998硫化橡胶或热塑性橡胶硬度的测定(10~100IRHD)GB/T9112钢制管法兰类型与参数3术语和定义下列术语和定义适用于GB5135的本部分。3.1干式报警阀dry pipe valve自动喷水灭火系统中的一种控制阀门。它是在其出口侧充以压缩气体，当气压低于某一定值时能使水自动流人喷水系统并进行报警的单向阀。3.2差动式干式报警阀differential-type dry pipe valve干式报警阀的一种型式。该阀门中气密封座的直径大于水密封座的直径，两个密封座被一个处于大气压的中间室隔离开来。3.3机械式干式报警阀mechanical-type dry pipe valve干式报警阀的一种型式。该阀门由机械放大机构使水密封件保持伺应状态。3.4伺应状态ready condition当干式报警阀安装在系统中时，在阀门的出口侧充以预定压力的气体，在阀门的供水侧充以压力稳定的水，而无水流通过报瞽阀的状态。GB5135.4一20033.5防复位锁止机构anti-reseat latch防止干式报警阀的阀瓣组件在动作以后重新回到其设定位置上的锁止机构。3.6自动排水阀automatic drain valve与干式报警阀的中间室相连接的常开自动排水阀门。当干式报警阀处于开启位置时，该阀门自动关闭。3.7泄压点leak point干式报警阀开启过程中刚开始放水瞬时，出口侧的空气和水的压力。3.8启动点trip point干式报警阀使水进人自动喷水灭火系统时的动作点，用出口侧的充气压力和供水侧的供水压力来表示。3.9差动值differential当干式报警阀处于正常供水压力时，在出口侧的充气压力值称为差动值，它用在启动点测得的表压来表示。3.10中间室intermediate chamber在干式报警阀中把气密封座和水密封座隔开的空间，当阀在设定位置时中间室内的压力为大气压。3.11底水priming water用来密封气封闭组件和防止动作部件粘结的水。3.12进口压力service pressure当干式报警阀处于同应状态时，阀门进口处的静水压。3.13出口压力outlet pressure当干式报警阀处于同应状态时，阀门出口处的静水压。3.14额定工作压力rating working pressure干式报警阀在伺应状态或工作状态下允许的工作压力。4要求4.1外观质量干式报警阀应标志清晰，表面平整光洁，无加工缺陷及碰伤划痕，涂层均匀，色泽美观。4.2规格千式报警阀进出口公称直径为50mm、65mm、80mm、100mm、125mm、150tmm、200mm、250mm。阀座圈处的直径可以小于公称直径。干式报警阀的间隙要求参见附录B。4.3额定工作压力干式报警阀的额定工作压力应不低于1.2MPa。干式报警阀与工作压力等级较低的设备配装使用时，允许将阀的进出口接头按承受较低压力等级
