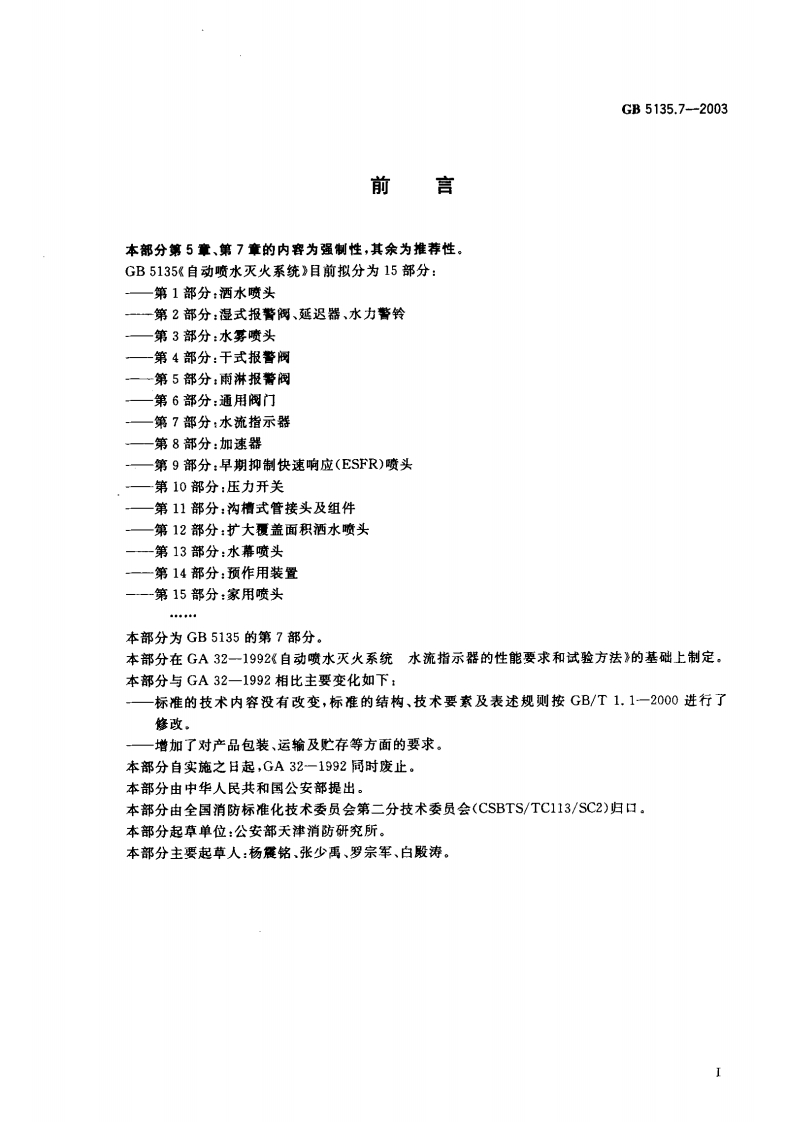

GB5135.7-2003前言本部分第5章、第7章的内容为强制性，其余为推荐性。GB5135《自动喷水灭火系统》目前拟分为15部分：一第1部分：洒水喷头一第2部分：混式报警阀、延迟器、水力警铃一第3部分：水雾喷头一第4部分：干式报警阀一一第5部分：雨淋报着阀第6部分：通用阀门第7部分：水流指示器第8部分：加速器一第9部分：早期抑制快速响应(ESFR)喷头一第10部分：压力开关—第11部分：沟槽式管接头及组件—第12部分：扩大覆盖面积洒水喷头第13部分：水幕喷头第14部分：预作用装置第15部分：家用喷头本部分为GB5135的第7部分。本部分在GA32一1992《自动喷水灭火系统水流指示器的性能要求和试验方法的基础上制定。本部分与GA32一1992相比主要变化如下：标准的技术内容没有改变，标准的结构、技术要素及表述规则按GB/T1.1一2000进行了增加了对产品包装、运输及贮存等方面的要求。本部分自实施之日起，GA32一1992同时废止。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会第二分技术委员会(CSBTS/TC113/SC2)归口。本部分起草单位：公安部天津消防研究所。本部分主要起草人：杨履铭、张少禹、罗宗军、白殿涛。GB5135.7-2003自动喷水灭火系统第7部分：水流指示器1范围GB5135的本部分规定了自动喷水灭火系统水流指示器的要求，试验方法、检验规则及标志、包装、运输、贮存等。本部分适用于自动喷水灭火系统中的叶片型水流指示器，其他类型的水流指示器亦应参照使用。2规范性引用文件下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1842聚乙烯环境应力开裂试验方法GB/T2423.3电工电子产品基本试验规程试验Ca:恒定湿热试验方法GB/T5720O形橡胶密封圈试验方法3术语和定义下列术语和定义适用于GB5135的本部分。3.1水流指示器water flow indicator用于自动喷水灭火系统中将水流信号转换成电信号的一种报警装置。3.2延迟时间retard time由水的流动引起的传动部件开始发出报警信号的时间。3.3灵敏度sensitivity驱动水流指示器发出报警信号的最小水流量。4规格水流指示器公称直径为25mm,50mm,65mm,80mm,100mm,125mm,150mm,200mm。5要求5.1最大工作压力水流指示器的最大工作压力为1.2MPa。5.2延迟性能5.2.1具有延迟功能的水流指示器的延迟时间应可以调节。5.2.2水流指示器按照6.2进行试验，所测得的延迟时间应在2s~90s范围内。5.3工作循环5.3.1水流指示器按照6,3进行试验，经500周期动作，试验中应动作灵敏、复位迅速。5.3.2试验后应经过6.8灵敏度试验，试验结果应符合5.8规定。1GB5135.7-20035.4耐腐蚀性能水流指示器按6.4进行腐蚀试验，试验后其任何部件不能出现影响性能的裂纹等腐蚀损坏。试验后应经过6.8灵敏度试验，试验结果应符合5.8规定。5.5刚性非金属材料5.5.1水流指示器的部件如果采用刚性非金属材料.则刚性非金属材料部件应按6.5.1进行空气老化试验。5.5.2刚性非金属材料部件经空气老化试验后，试件不得出现弯曲、铺变、裂纹或其他影响水流指示器功能的损坏。5.5.3如果叶片采用聚乙烯材料，则聚乙烯叶片应按6.5.2进行试验，测定其耐环境应力开裂能力，试验后叶片应无裂纹。5.6抗冲击性能5.6.1水流指示器应按照6.6进行冲击试验，经三次6.8J能量的冲击后，不得有零件松动而妨碍水流指示器动作。试验后，应按6.8进行灵辙度试验，试验结果应符合5.8规定。5.6.2试验后应检查水流指示器的外壳，如果外壳出现断裂而不影响水流指示器的动作，则为合格。如果外壳用于防尘或防潮，而外壳断裂，水流指示器则为不合格。5.7弹性非金属密封垫抗水老化性能弹性非金属密封垫应按6.7进行水老化试验，O形圈除外。试验后应检查密封垫与夹具之间，不得出现松动、粘结及密封垫变脆、变软现象。5.8灵敏度5.8.1水流指示器应按6.8进行灵敏度试验，试验结果应满足下列要求：a)流量小于、等于15.0L/rmin时，水流指示器不应报警：b)报警流量应该是在15.0L/min~37.5L/min间的任意值，到37.5L/min时，必须报著：c)报警流量不应大于37.5L/min。5.8.2试验压力范围在0.14MPa~1.2MPa间。5.9水力摩阻损失水流指示器按6.9规定进行水力摩阻试验。试验管路中在水流速为4,5m/s时条件下，水流指示器水力摩阻力产生的压力损失不得超过0.02MPa。5.10耐水冲击性能5.10.1水流指示器应按6.10进行水冲击试验，受水冲击后应该复位迅速。5.10.2试验后应按6.8进行灵敏度试验，试验结果应符合5.8规定。5.11耐水压性能水流指示器按6.11进行水压试验。在2.4MPa水压下，持续5min,不得有破裂及海漏，不得出现永久变形或损坏现象。5.12过载能力水流指示器按6.12进行试验时，其组件不得出现过热烧毁、坑点或触点粘合等现象。5.13耐电压能力及绝缭电阻5.13.1水流指示器按6.13进行耐电压能力测定，在6.13规定的试验电压下，在下列部件之间应耐电压60s士5s不被击穿。a)所有活动部件和静止金属件（包括外壳）之间：b)在不同电乐和不同频率下工作的电路活动部件。5.13.2水流指示器按6.13进行绝缘电阻测定，在下列部件之间的绝缘电阻应大于2M。a)触点断开时，同极进线与出线之间：b)触点闭合时，不同极的带电部件之间，触点与线圈及控制电路之间：2
