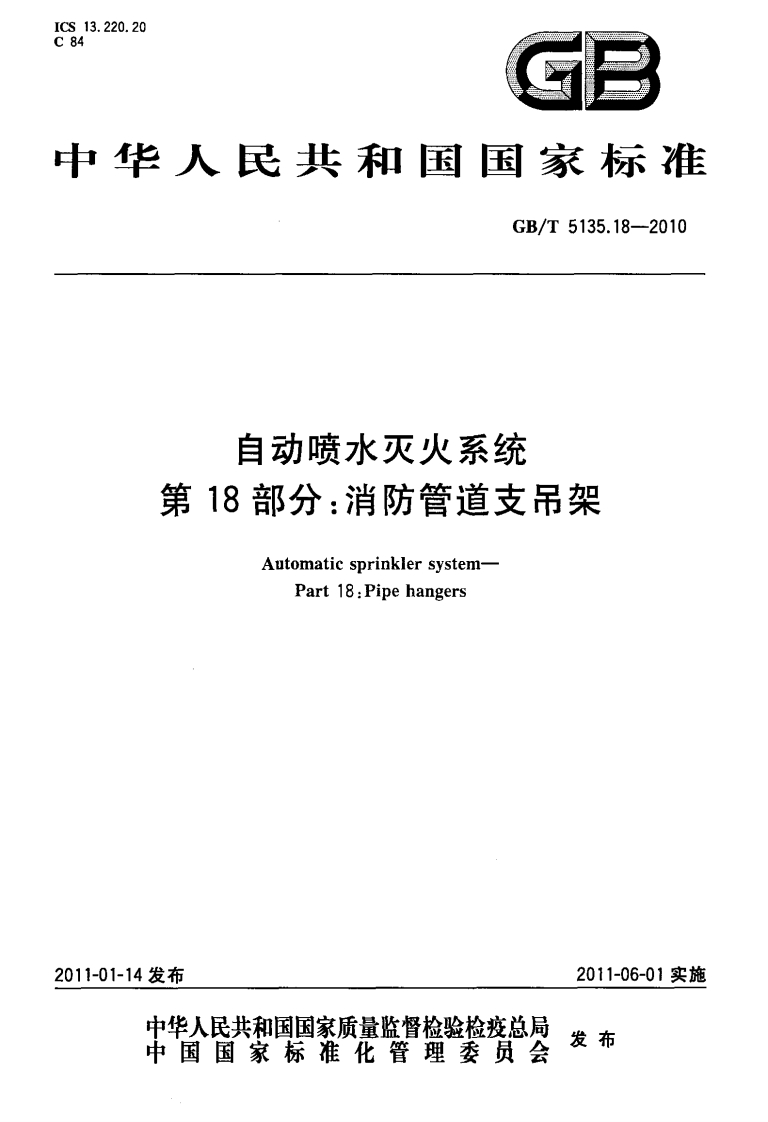

ICS13.220.20C84中华人民共和国国家标准GB/T5135.18-2010自动喷水灭火系统第18部分：消防管道支吊架Automatic sprinkler system-Part 18:Pipe hangers2011-01-14发布2011-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T5135.18-2010前言GB5135《自动喷水灭火系统》目前已分为21个部分：第1部分：洒水喷头；第2部分：湿式报警阀，延迟器、水力警铃；第3部分：水雾喷头；—第5部分：雨淋报警阀；第6部分：通用阀门；一第7部分：水流指示器；第8部分：加速器；第9部分：早期抑制快速响应(ESFR)喷头；第10部分：压力开关：第11部分：沟槽式管接件：~第12部分：扩大覆盖面积酒水喷头：第13部分：水幕喷头；第14部分：预作用装置：第15部分：家用喷头：第16部分：消防洒水软管；第17部分：减压阀：第18部分：消防管道支吊架；第19部分：塑料管道及管件；第20部分：涂覆钢管，第21部分：末端试水装置；本部分为GB5135的第18部分。本部分按照GB/T1.1一2009给出的规则起草。本部分参考IS0/FDIS6182.11:2003《管吊钩的性能要求和试验方法》（英文版）、FM1951,1952,1953:2003《自动喷水灭火系统管道支吊架》（英文版）和UL203:2005《消防系统管道支吊架》（英文版）制定，与上述标准的一致性程度为非等效。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的贵任。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会固定灭火系统分技术委员会(SAC/TC113/SC2)归口。本部分负责起草单位：公安部天津消防研究所。本部分参加起草单位：上海威逊机械连接件有限公司、黑龙江省日泽管业有限公司。本部分主要起草人：杨屣铭、罗宗军、白殿涛、张强、刘连喜、李毅、赵永顺、陈民、陆志刚、王秀岩。IGB/T5135.18-2010自动喷水灭火系统第18部分：消防管道支吊架1范围GB/T5135的本部分规定了自动喷水灭火系统消防管道支吊架的术语和定义，分类、型号编制、要求、试验方法、检验规则及标志、包装、运输、贮存等。本部分适用于自动喷水灭火系统中的消防管道支吊架，用于其他系统的给水管道支吊架也可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱GB/T3098.2紧固件机械性能螺母粗牙螺纹GB/T3098.4紧固件机城性能螺母细牙螺纹GB/T9969工业产品使用说明书总则3术语和定义下列术语和定义适用于本文件。3.1消防管道支吊架pipe hangers自动喷水灭火系统中将消防管道安装固定在建筑构件上连接承力部件的组合。3.2支架bracket安装在建筑垂直面上，管道安装周定在其主体承力部件上方，通过支撑作用将管道连接固定的一种消防管道支吊架。3.3吊架hanger安装在建筑物顶面结构上，管道安装固定在其主体承力部件的下方，通过牵拉作用将管道连接固定的一种消防管道支吊架。3.4建筑连接部件building attachment component消防管道支吊架中将支吊架主体承力部件固定在建筑物上并将支吊架的受力传递到建筑部件的单个或组合部件。3.5主体承力部件main supporting component消防管道支吊架中一端通过建筑连接部件与建筑物连接，一端与管道连接，承受全部管道重力的单1
