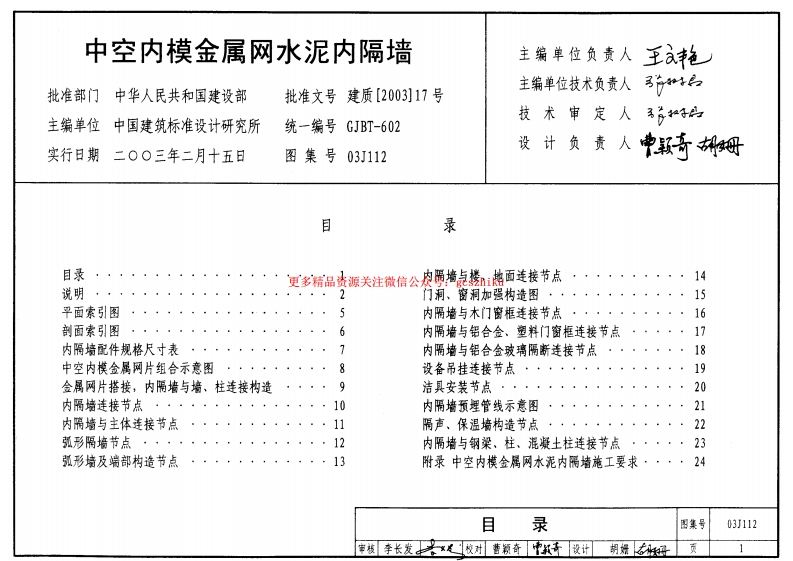

中空内模金属网水泥内隔墙主编单位负责人王格批准部门中华人民共和国建设部批准文号建质[2003]17号主编单位统一编号GJBT-602中国建筑标准设计研究所实行日期二00三年二月十五日图集号03J112目录目录14说明2门洞、窗洞加强构造图··15平面索引图5内隔墙与木门窗框连接节点16内隔墙与铝合金、塑料门窗框连接节点17内隔墙配件规格尺寸表7内隔墙与铝合金玻璃隔断连接节点18中空内模金属网片组合示意图819金属网片搭接，内隔墙与墙、柱连接构造9洁具安装节点··2010内隔墙预理管线示意图21内隔墙与主体连接节点11隔声、保温墙构造节点····2212内隔墙与朝梁、柱、混凝土柱连接节点23弧形培及端部构造节点13附录中空内模金属网水泥内隔墙施工要求24目录图集号03J11214编制内容说明本图集列入的中空内模金属网水泥隔培是一种以金属1编制依据网片为内模，外附水泥砂浆的墙体。其中的中空内模是由金根据建设部建质[2002]156号《二00二年国家建筑标准设计编制工作计划》的通知中有关项目要求进行编ST-2)上下固定，在其两侧喷涂压抹1：3水泥砂浆后成型为“中空内模金属网水泥隔培”，可作成直线型和弧线型墙体。2适用范围4.1墙体规格尺寸(m)适用于新建、改建、扩建的民用和工业建筑的非承重高度一般建筑≤4500(>3500时墙体内用两根ST-3龙3设计依据长度≤5000，超过部分应采取加强措施具体见设计房屋建筑制图统一标准GB/T50001-2001厚度90100建筑制图标准4.2中空内模金属网片(mm)建筑防火设计规范(2001版)GB/T50104=2001CBJ 16-87尚度建筑抗震设计规范GB50011-2001宽度55建筑内部装修设计防火规范GB50222-95单片中空内模网片宽度540建筑工程施工质量验收统一标准GB50300-2001中空内模网片厚度0.8建筑装饰装修工程质量验收规范GB50210-2001中空内模网片阿目尺寸21×9民用建筑工程室内环境污染控制规范GB50325-20015设计要求民用建筑隔声设计规范GBJ118-885.1抗震措施：墙体与主体结构连接采用刚柔性连接，特体建筑模数协调统一标准GBJ 2-86接缝处设抗震卡(ST-1.ST-2)与梁，板、柱固定，卡距520并在中空内模网片内加设ST-3加强竖龙骨，5,2隔声和保温墙体设计：墙体有隔声性能要求时，可填充说明图集号03J1122玻璃棉、岩棉等吸声材料。有保温要求时，采用专用聚苯乙接粘贴，采用木质或塑料踢脚板时，可使用射钉固定。烯泡沫塑料填充5.8培面装修：墙面装修根据设计要求，可选用喷浆、油漆、5.3吊挂设计：需先在吊挂重物处的金属网片内模中填充细涂料、壁纸以及其他特殊饰面。具体参见03502内装修国家石混凝士，待达到一定强度后再安装膨胀螺栓吊挂物品，标准图集。5.4电气设计：开关及插座、接线盒等管线可预理在中空内5.9中空内模金属网水泥内隔墙施工要求详见本图集附录模阿片中，用22镀锌铁丝与中空内模网片绑扎牢固，并用6中空内模金属网水泥内隔墙墙体物理、力学性能指标水泥砂浆卧牢，不得有松动。线路也可作露明设计详见表15.5给排水设计：竖向管线可预埋在中空内模网片中，并按7中空内模金属网水泥内隔墙防火、隔声性能指标要求填灌一定高度的C20细石混凝土，暗敷的水平管线长度详见表2不得大于500，且及时用22#镀锌铁丝将设备管线固定在中8详图索引符号选用方法：空内模网片上，并用水泥砂浆卧牢，在装修时如需穿设备管选用整页详图：5.6防潮、防水设计：沿内隔墙设计水池、水箱、盥洗设备详图页次时，可采用防水砂浆或墙面贴磁砖。用于较湖湿的房间（卫生间、厨房等)隔墙下应设高度150m的细石混凝士墙垫，选用部分详图：防水作法见工程设计.5.7门窗洞口、踢脚：洞口两侧必须用ST-4增强龙骨进行加固，60mm范国内用水泥砂浆将金属网片中空内模填实，形成锌铁丝与楼板底部ST-1横龙骨绑礼，每个绑扎点缠绕三道，详图页次说明03J1123
