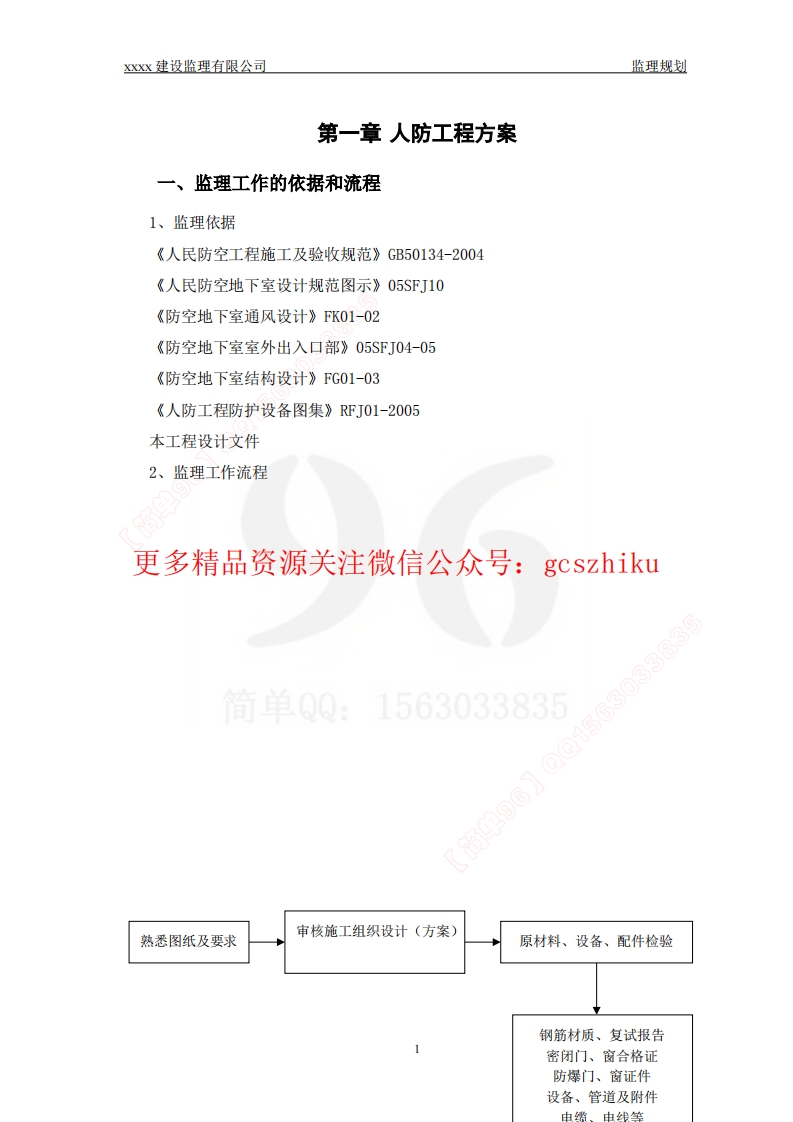

监理规划第一章人防工程方案一、监理工作的依据和流程1、监理依据《人民防空工程施工及验收规范》GB50134-2004《人民防空地下室设计规范图示》05SFJ10《防空地下室通风设计》FK01-02《防空地下室室外出入口部》05SFJ04-05《防空地下室结构设计》FG01-03《人防工程防护设备图集》RFJ01-2005本工程设计文件2、监理工作流程更多精品资源关注微信公众号：gcszhiku7简单96】@@1563033835简单00：1563033835审核施工组织设计（方案）熟悉图纸及要求原材料、设备、配件检验钢筋材质、复试报告密闭门、窗合格证防爆门、窗证件设备、管道及附件x建设监理有限公司监理规划工程定位控制网建筑物放线控制桩技术复核高程水准引测标点桩基施工及验收人防施工过程监控地下防水：材质检查、复试审核、人员持证钢筋：材质和复试检查、加工绑扎检查模板：支撑系统、支架体系等强度、刚度、严密度等检查人防隐蔽工程验收签认混凝土：等级、塌落度、灌注、振捣、成型、留置试块、养护等检人防工程竣工检查验收人防工程资料核查、整理、登目、归档@156503033835二、监理工作要点1、基本检查的质量控制要点及目标值6(1)对人防工程设计的图纸内容和要求及施工验收相关规范、图集、文件资料等准备落实情况核查。应对图纸中不清有疑义的问题在设计交底提出澄清，且指导人防工程施工的有关文件、标准应齐全、有效。(2)审核施工组织设计（方案）中，人防工程专项方案、措施。其方法、措施、内容应满足和符合设计及相关规范、标准图集等的要求规定。(3)审查人防工程施工相关单位的资质证件和特工种人员作业资格证。其单位资质应与承接人防工程任务相符，特工种作业人员的资格符合作业工种的规定要求，并x建设监理有限公司监理规划持证上岗，要求人证相符。(4)复核工程测量放线控制网和工程定位控制桩，各分项工程的点、位位置线以及高程水准点的引测过程及结果。其工程定位的控制桩位和各分项工程过程放线（点）位以及水准点引测程序和结果均应符合设计要求和有关的规定。(5)对人防工程进场原材料、成品、半成品、设备、构件及其附件等的材质证件及外观、外形质量进行检查。其质量证明文件（合格证、检验报告及相关文件资料）应符合设计和规范规定要求，且对其外观、外形的检查验收应符合相关规范的要求。(6)对用于人防工程防水材料、钢材以及水电的有关材料复试、取样和报告指标进行审核。按相关规定需要现场取样复试的材料实行见证并送样。对其复试报告的项目、内容和指标应符合设计要求和相关验收规范的规定。(7)对人防工程中的隐蔽工序项目（钢筋等）进行检查。其隐蔽工程在隐蔽前应申请报验，并经检查验收合格。(8)对人防工程的各检验批、分项工程进行平行检验。其相关的检验批、分项工程的综合质量验收检验应符合规范的验收规定标准。gcszhiku2、各分项工程质量控制要点及目标值(1)桩基工程按灌注桩（或预制桩）工程监理实施细则（指南）检查并达标。(2)钢筋工程1563063033835除应按“钢筋工程监理实施细则（指南）”实施检查达标外，尚应加强和严格对下列项目的检查。1)对受力钢筋的制作加工弯钩、锚固等情况检查。钢筋弯钩圆弧直径弯折角度和平直部分长度，按钢筋等级应符合规范要求。其弯钩平直部分长度（锚固）应不小于10倍钢筋直径，并符合设计要求。2)对连接方式和连接接头的位置、间距、百分率等进行检查。其钢筋的连接应符合设计要求和规范规定。（机械连接、对焊、搭接焊连接和绑扎搭接）。钢筋接头不宜设置在有抗震要求的框架梁端、柱端箍筋加密区内，（非机械连接）其位置应设置在受力较小处，且接头应互相错开（机械连接和焊接接头连接区段长度为35倍钢筋直径，且不小于500m:绑扎搭接接头连接区段长度为1.3倍的搭接长度)有接头钢筋占截3x建设监理有限公司监理规划面钢筋的百分率不应超过50%（受拉钢筋）。3)对钢筋的代用严格审核手续和代用后检查。如出现钢筋需代用，应经设计人核准，并按等强原则公式进行核定。(A1F1Y1=A2F2Y2。其中，A1F1Y1为代换前钢筋的截面，强度计算值和动载作用下强度综合调整系数；同理A2F2Y2为拟代换钢筋的对应值。其Y取值为：HPB235级为1.50：HRB335级为1.35；HRB400级和RRB400级为1.20)且应满足钢筋间距、锚固长度、最小直径、根数的规定要求。4)对梁、柱、墙、板钢筋的锚固形式和锚固长度进行检查。钢筋的锚固形式和锚固长度应符合设计要求，且其水平段最小长度必须符合相关规定要求。5)对梁、柱类端部箍筋的起始位置、间距、数量以及板受力筋距梁（墙）边位置等进行检查。柱、梁类端部第一道箍筋起始位置，必须符合设计要求，且不应大于50mm:板受力筋距梁（墙）边的起始距离不得大于50mm。箍筋和板筋的间距和数量应符合设计要求和规范允许误差的标准。6)对柱和墙纵向钢筋的形式进行检查。人防工程中的内、外柱和剪力墙纵向钢筋应整体直接贯通到基底。密闭门等洞口周围及门框纸。8)对主次梁交接处吊筋的设置和梁箍筋进行检查。其节点处于梁上增设吊筋的型式、数量，钢筋直径等以及与次梁两侧增设箍筋的规格、数量、间距和位置，均应符合设计要求。33839)对板、墙钢筋的绑扎质量进行检查。其钢筋均为双向受力筋，各交叉点均需绑扣牢固，同时墙内、外纵筋的腰撑筋型式、位置、规格和数量应符合设计要求，并在纵筋顶部增设一道水平定位固定筋（点焊）。且其允许偏差为：钢筋网网眼尺寸焊接为士10mm;绑扎为士20mm;骨架的宽、高度士50mm;长度为士10m。10)检查纵向钢筋保护层的厚度和钢筋位置偏差。人防工程迎水面纵向受力筋的保护层厚度应满足设计要求（一般为50mm)且板、墙、壳的分布钢筋保护层厚度不小于15mm,允许偏差士3mm,而受力钢筋间距允许偏差士10mm,排距允许偏差士5mm。11)检查防护密闭门、密闭门、悬板活门或胶管活门的门槛、门框墙及临空墙的截面厚度和钢筋绑扎。门槛的高度应以建筑地面的完成面标高计算，门槛应有插筋，且应符合设计要求及相关图集规定。4监理规划12)人防口部的洗消排水管、电气管线的防护密闭处理预留部位应准确，防护密闭门门框及配电箱的接地应在合模前完成。13)对预留预埋件的位置、规格、数量等进行检查。人防门的吊钩及其它需预留预埋件，应配合建筑采暖、给排水及配电等有关专业施工，且其位置、规格、数量等均应符合设计和相关规定要求。14)对临空墙的墙体钢筋进行检查，临空墙防护区内侧和外侧的钢筋规格不一致，应注意检查并符合图纸设计要求。(3)模板工程1)除应按模板工程监理实施细则（指南）进行检查并达标外，尚应对下列项进行重点检查：人防工程中临空墙、门框墙的模板安装，其固定模板的对拉螺栓上严禁使用套管、混凝土预制等，且其强度、刚度和稳定性应满足要求。2)对人防工程外墙固定模板的对拉螺栓形式、布置纵、横间距进行检查。对用于固定外墙内、外模板的对拉螺栓应设置止水环，且严禁使用套管。其布置的纵、横间距应根据所用固定带的材料品种和规格，满足模板承受混凝土浇筑时所产生的侧压力刚孔、洞位置，规格尺寸，标高等均应符合设计要求，不得遗漏，并且安装牢固，其允许偏差应符合下表要求。项目允许偏差(mm)预埋钢板中心线位置3预埋管、预留孔中心线位置3中心线位置5插筋外露长度+10,0中心线位置2预埋螺栓外露长度+10,0中心线位置10预留洞尺寸+10,04)对模板安装的整体质量进行平行检验。模板、支架的支撑系统应满足整体刚度和稳定性的要求。其模板安装尺寸允许偏差应符合下表要求（与普通工程不同）：项目允许偏差(mm)5监理规划轴线位置5标高中心线位置预埋螺栓外露长度+10,0中心线位置10预留洞截面内部尺+10,0截面尺寸表面平整度垂直度相邻两板面表面高低差2预埋管预留孔中心线位置(4)混凝土浇筑工程人防工程混凝土浇筑除应按“混凝土工程监理实施（细则）指南”和“旁站监理方案及实施细则（指南）”实施监理外，尚应强化对下列内容进行监理检查。合建委文件的要求，并满足设计要求，（主要应包括：混凝土等级、配合比、外摻剂品种、塌落度、抗渗等级、初终凝时间、养护条件要求等)。2)对混凝土浇筑的施工组织方法措施，人员设备及混凝土供货运输能力等的落实情况进行核查。其施工的各条件因素，应符合批准的施工组织设计（方案），组织准备充足，确保混凝土连续施工的要求。3)对大体积混凝土浇筑的方案，措施方法等的落实检查。大体积混凝土所用水泥，应优先选用水化热较低的品种，且应合理分层、分段，随高度均匀上升：其保温降热措施应到位：混凝土浇筑温度不宜超过28℃（指：混凝土振捣后，在混凝土50~100mm深处的温度)。4)对防水混凝土的振捣密实度进行重点检查。混凝土振捣应密实，当采用插入式振捣器时，每层混凝土厚度为1.25倍振捣器作用部分长度：当采用表面振捣器时为200mm。其中重点移动间距不宜大于表面振捣器应使平板覆盖已振捣混凝土的边缘。振捣时间，以混凝士表面不冒气泡，出现浮浆，且混凝土不再下沉为度。此外，混凝土自高处倾落的自由高度不应超过2m,当不能满足时，应采取串简，溜管或振动溜管等6x建设监理有限公司监理规划措施使混凝土下落。5)对保证混凝土连续浇筑的混凝土输送泵工作条件进行检查。输送管道线路的设置要短、且尽量直，避免拐弯，接管处要严密，不漏浆，同时输送前应先用与混凝土成份相同的水泥砂浆润泵管，泵送间歇时间超过45分钟时，应洗泵。泵送期间，料斗内应有足够的混凝土，防止堵泵。6)人防工程浇筑混凝土时，对应按规定制作试块进行检查。人防工程试块留置，应满足下列要求：a.口部、防护密闭段应各制作一组试块，并做好标识：b.每浇筑100m3混凝土应制作一组试块：c.变更水泥品种或混凝土配合比时，应分别制作试块：d.防水混凝土应制作抗渗试块。.同条件自然养护试块（含评定和拆模强度所需）按方案留置。7)对混凝土施工缝的留置及位置进行检查。a.顶板、底板不宜设置施工缝，顶拱、底拱不宜设置纵向施工缝。C.垂直施工缝应避开地下水裂隙较多的地方。d.后浇缝（带）的留置位置和宽度应符合设计要求。8)对浇筑过程中混凝土自然流淌区域的振捣和复压混凝土及时进行检查。对浇筑倾落混凝土处自然向外扩散流淌的混凝土区域，应设把守振捣人员及时振捣密实，不得漏振。且随覆盖上一层混凝土的间隔不得超过混凝土的初凝时间。9)对门框墙、各预留洞口和其它细部等的混凝土浇筑，振捣工艺进行旁站监察。其浇筑振捣应密实。严禁摇晃钢筋，碰撞埋件，外模加振等扰动变形移位的违规作法。10)对浇筑后混凝土养护措施进行检查。其养护时间、养护条件等应符合下列要求：a.浇筑完毕12h内对混凝土加以覆盖并保湿养护（常温下）：b.养护时间，对普通水泥，矿渣水泥拌制的混凝土不得少于7d,对抗渗混凝土或摻有缓凝外加剂的混凝土，不得少于14d。C.如采用塑料布覆盖养护，必须将混凝土全部覆盖严密，并保持塑料布内有凝结水。监理规划d.冬季施工混凝土采用覆盖保温措施养护，其材料和厚度应保证混凝土不受冻损。e.混凝土强度达到1.2N/mm2前，不得在其上踩踏和施工作业。11)对梁、板、梯的拆模强度条件检查。其拆模条件应以同条件混凝土试件的抗压试验报告为依据，并满足下表要求：结构类型结构跨度（米）按设计混凝土强度标准值的百分率计≤250板75>8100梁、拱、壳≤875>810012)对拆模后混凝土的综合质量进行检查。其强度应符合设计要求，外观观感质量合格。规格、尺寸偏差应符合下表要求：基础15轴线位置柱、梁10钢尺量剪力墙5垂直度层高≤5M8经纬仪或>5M10吊线钢尺检查标高层高±10水准仪检查截面尺寸+8,-5钢尺量电梯井+25,0钢尺量对定位中心线表面平整度82M靠尺和塞尺检预埋设施预埋件10预埋螺栓钢尺量中心线位置5预埋管预留洞中心线位置15钢尺量(5)人防水暖工程x建设监理有限公司监理规划1)对管道穿越防护密闭隔墙和穿越密闭隔墙时的处理作法检查，前者必须预埋带有防爆密闭翼环和防护抗力片的密闭穿墙短管，后者必须预埋带有密闭翼环的密闭穿墙短管。2)对穿墙短管和密闭翼环的安装检查。密闭穿墙短管的轴线应与墙面垂直，管端应平整。其两端伸出墙面的长度为40mm(给水排水短管)。当短管作套管时，缝隙应密封严实，且管口两端应密封处理，密封填料长度不得小于100mm:套管内不得有接口；套管内径大于管道外径30~40m。密闭翼环应位于墙体中央，并于周围结构钢筋焊牢。翼环与短管结合部位应满焊。3)对密闭穿墙短管加装防护抗力片的安装检查。在短管朝向核爆冲击波端应加装防护抗力片。抗力片宜用6m原钢板制作，其上槽口宽度应与穿越的管线外径相同，且两块抗力片的槽口必须对插。4)对同一处多根管线需作穿墙处理的作法检查。可在短管的两端各焊上一块密闭翼环。两块密闭翼环均应与所在墙体的钢筋焊牢，且不得露出墙面。5)对主要材料、设备、构件及附件的要求进行检查：b.无缝管：焊接钢管：壁厚和外径应符合设计和施工规范要求。镀锌管：壁厚应符合施工规范规定。c.蝶阀：集水坑提升排水管的设置应符合设计要求。（一般为PN16防爆型，其他为普通型。)563033835d.水泵：应符合设计要求的型号、流量、扬程、功率并满足噪声要求。©.消火栓：应符合设计要求。（一般采用减压消火栓、型号为丙型，口径为DN65。)f.消防水带：一般为麻质，长度25m。g.各种风机、风口、阀门等各种配件的型号和各种参数应符合设计要求。h.镀锌板和非镀锌板：镀锌板一般采用1.2mm厚，非镀锌板采用2mm厚。6)对排水管道的安装要求进行检查。.底板埋设无缝管：管外皮应除锈，管内应刷防锈漆。（组合好后再进行）在焊接管件中，应为坡口焊，连接地漏和清扫口应用丝接，清扫口安装高度应低于周围地面3~5mm,地漏应低于地面0.5cm。管道进行预制后，进行灌水试验，持续15分钟，液x建设监理有限公司监理规划面不降口、不渗不漏为合格。管道安装坡度应符合设计要求（一般为25%）。b.地下污水泵安装：污水泵型号、规格必须符合设计要求。吸水底阀应位于集水坑中间，严禁底阀碰坑壁，位置应准确，固定牢固，管路连接严密，运转无噪声。c.污水泵提升排水管道安装：采用无缝管焊接，冲压弯头管径要与无缝管相同，管道焊口要求同上。排水管出户前应装PN16防爆蝶阀，地下室部分刷防锈漆、银粉各一道，出墙埋地部分进行两布三油防腐，并做通水试验，口不渗不漏为合格。d.给水管（包括消防管道）安装：隐蔽管道、给水管道（包括消防管道）的水压试验必须符合设计要求和施工规范的规定。螺纹连接管道应螺纹清洁、规整、断丝或缺丝不大于螺纹全扣数的10%，连接牢固。当热镀管≤DN100,必须丝接。镀锌层无破损，露出部分必须刷防锈漆，接口处不准有麻线。法兰连接管道，应对接平行、紧密与管中心线垂直，螺杆露出螺母，衬垫材质符合设计要求和施工规范规定，且无双层。焊接管道焊口平直度，焊口加强面应符合施工规范规定。焊口表面无烧穿、裂纹和明显的结瘤、夹渣及气孔等缺陷。规定。安装位置、进出口方向正确，连接牢固、紧密。管道，金属支架油漆种类和涂刷遍数应符合设计要求。附着良好，无脱皮、起泡和漏涂。©.明装管道时，冲洗阀不应与墙面平行，暗装管道时，冲洗阀不应突出墙面。￡.闸阀与管道应采用法兰连接。闸阀的阀杆应朝上，两端法兰盘应对称紧固。g.闸阀开启方向应标示清晰，止回阀安装方向应正确。.对给、排水管道安装偏差数值平行检验。其安装允许偏差应符合规范、标准RFJ01-2002要求。(6)人防通风、消防排烟工程1)对通风管的密闭穿墙短管制作和安装及第一道密闭阀门至工程口部的管道与配件进行检查。其穿墙短管和第一道密闭阀门至工程口部的管道与配件应采用2~3mm厚钢板连接制作，焊缝应饱满、均匀、严密。而短管两端伸出墙面的长度应大于100m。对密闭翼环、套管等的制作，安装要求同给、排水管道。2)对染毒区的通风管道连接方法及密封进行检查。应采用焊接连接。通风管道与10
