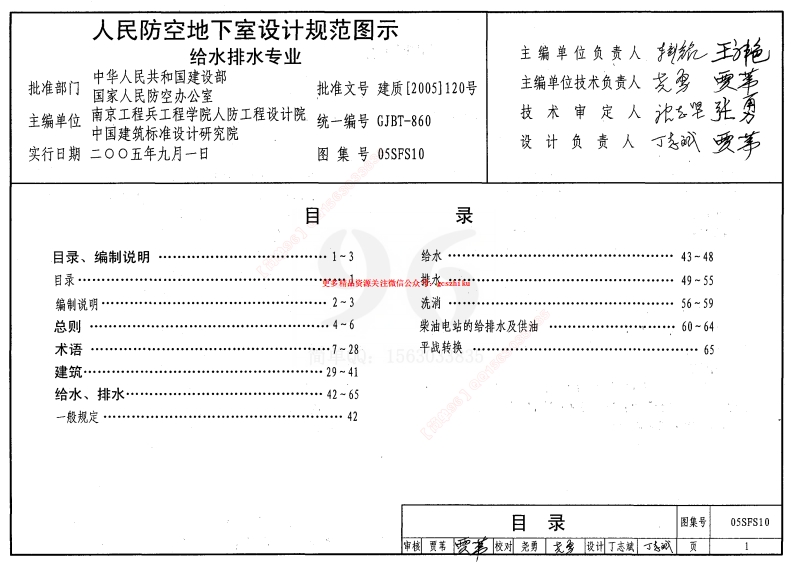

人民防空地下室设计规范图示给水排水专业批准部门中华人民共和国建设部国家人民防空办公室批准文号建质[2005]120号主编单位南京工程兵工程学院人防工程设计院统一编号GJBT-860中国建筑标准设计研究院实行日期二O0五年九月一日图集号05SFS10录目录、编制说明给水43-48编制说明…2-3洗消…56~59总则柴油电站的给排水及供油术语平战转换65建筑…一殷规定…42目录图集号05SFS101编制说明1编制依据4编制原则1.1本图集根据建设部《2005年国家建筑标准设计编制工作计4.1以规范的条文为依据，正确、形象地解释规范的条文，划》（建质函【2005】137号）的安兼进行编制.4.2尽量采用实用的示例图解规范的条文，不便图示的辅1,2本图集执行的国家标准：以文字说明。《人民防空地下室设计规范》GB50038-20054.3图示中着重强调条文的适用条件、针对的对象以及设《人民防空工程设计防火规范》GB50098-98(2001年版)计中应该注意的问题，必要时介绍条文的编制依据。《民用建筑设计通则》GB50352-20054.4规范条文已将规范内容交代清楚的本图集未列入。2编制目的5表达形式经全面修订后的《人民防空地下室设计规范》把防空地下室5.1图中蓝底部分为《人民防空地下室设计规范》划分为甲、乙两类，并且突出了对常规武器的防护，因此建筑、GB50038-2005的原文（包括规范中的表），黑体大修改，本图集采用形象、直观的图示加文字说明的方法对规范款、项的原有编号，的条文进行了翔实地解释，以便于设计人员能够正确、深入地理5.2白底部分为与规范相对应的图示内容，是对规范条文解和掌握新规范，单00156的理解和解释；图示按照顺序以[XXX图示]编号.5.3本图集基本上按照规范条文的顺序排列。当规范条文本图集可供民用建筑设计单位的给排水专业设计人员在从事的图示内容较多，一页图纸交代不完时，采用续页解释。图防空地下室给排水设计时使用；也可供设计审图、监理、质检、面注有“续”字，施工等部门的技术人员参考，编制说明05SFS1026.1总则图形名称图形名称6.2术语*闸阀存水弯6.3建筑水表井压力表6.4给水、排水洗脸盆6.4.2给水6.4.3排水6.4.4洗消6.4.5柴油电站的给排水及供油电热水器检查口潜污泵浮球阀污水池配水龙头6.4.6平战转换除垢器供油泵7相关图集7.1《人民防空地下室设计规范图示一一建筑专业》给水管洗脸盆龙头7.2.《人民防空地下室设计规范图示一一通风专业》排水管立式给水泵73《人民防空地下室设计规范图示一一电气专业》消火栓给水管管道泵8给水排水部分相关图例本图示中除特珠注明外，人防相关图例见右表。防爆地漏手摇泵目录图集号05SFS10页3总则1总则10,2本规范适用于新建或改建的属于下列抗力级别范围内的甲，乙类防空地下肇[图示1，图示2]以及居住小区内的结合民用建筑易地修建的甲，乙类草建趣开式人防工程「图示1、图示3]设计，1防常规武器抗力级别5级和6级（以下分别随称为常5级和常6级）：2防核武得抗力级别4级，4B级，5级、6级和6B级（以下分别简称为核4级，核4B级、核5级、核6级和核6B级），按照《人民防空法》和国家的有关规定，结合新建民用建表1筑应该修建一定数量的防空地下室。但有时由于地质、地形、单体工程结构和施工等条件限制不宜修建防空地下室时，国家允许将应中欢医院修建防空地下室的资金用于在居住小区内，易地修建单建掘开2式人防工程。为了便于做好居住小区的人防工程规划和个体设源关注微信会众计，更好地实现平战结合，适应各地设计单位和主管部门的需3防空专业队工程要，本规范的适用范围做了适当地调整。为此本条特别注明：本规范中对“防空地下室”的各项要求和规定，除注明者外均道用于居住小区内的结合民用建筑蜀地56修建的单建据开式人防工程。在本规范条文中凡只写明“防空地下室”，但未注明甲类或乙类时，系指甲、乙两类防空地下室5配套工程均应遵守的规定；在本规范条文中只写明甲类防空地下室（或物资库乙类防空地下室)，未注明其抗力级别时，系指符合本条规定范围内的各抗力级别的甲类防空地下室（或乙类防空地下室）均应遵守的规定。防空地下室的战时用途、抗力级别等都是由人防主管部门依据城市人防工程规划和相关规定确定的。防空地下室按照战时功能的分类如表1所示：总则-1.0.2图集号05SFS1041总则但宅楼齿空地下室1.0.2图示1351.0.2图示21.0.2图示3总则-1.0.2（续）图集号05SFS105总则1总则1,0,5防空地下室设计除应符合本规范外，尚应符合国家常规武器和生化武赛的各项防护要求，。乙类防空地下室设计必须现行有关标准的规定。甲类防空地下室是指战时能抵御预定的核武器、常规武器和战时作为指挥工程、医疗数护工程、防空专业队工程、人员掩蔽工程和配套工程等各种用途的防空地下室设计除应符合本规范外，尚定的常规武器和生化武器我击的防空地下室。甲、乙两类防空地应符合国家现行有关标准的规定。下室均应考虑防常规武得和生化武得，其主要区别在于甲类防空与本规范关系较为密切的规苑范，除一般民用建筑设计规范以外，地下室设计应考虑防核武器，乙类防空地下室不考虑防核武器，尚有如下国家标准和行业标准：《人民防空工程设计规范》、《人民在甲、乙类防空地下室设计中主要在防早期核辐射、口部设置和防空工程设计防火规范》、《地下工程防水技术规范》以及《人民防抗力要求等相关方面可能有所不同。至于防空地下室是按甲类，空工程防化说计规范》、《人民防空医疗教护工程设计标准》、《人还是乙类设计，应由人防主管都门根据国家的有关规定，结合该民防空工程柴油电站设计标准》、《人民防空物资库工程设计标准》、地区的具体情况确定。《人防工程防早期核播射设计规范》（此规范尚未正式发布）等等。总则-1.0.4、1.0.5图集号05SFS10页62.1术语2.1术语防空地下室中能满足战时防护及其主要功能要求的部分，对于有防毒要求的防空地下室，其主体指最里面道密闭门以内的部分，2.1.23日部gateway防空地下室的主体与地表面，或与其它地下建筑的连接部分，对于有防毒要求的防空地下室，其国部指最里面一道帝闭门以外的部分，1,主体是防空地下室中满足人员、物资、装备等战时所需要的防护和生存要求的部分。口部是主体与室外相连接的部分，是保摩主体能满足战时防护要求的一个重要环节。口部主要指出入口、通风口和水电口等。2、防空地下室包括主体有防毒要求的[图示1]和主体允许染毒的[图示2]两种类型。3、对于主体允许染毒的防空地下室，其主体指防护密闭门（防爆波活门）以内的部分；其口部是指防护密闭门（防爆波活门）以外的部分，如防护密闭门以外的通道和楼梯间、竖井、连通道等，更多精品资潭关注微信会众号：化主体2.1.14和2.1.23图示12.1.14和2.1.23图示2术语-2.1.14、2.1.2305SFS1072.1术语2.1术语2.115清洁区airtight space2,1.16来毒区airtightless space1防空地下室包括主体有防毒要求的（如专业队队员掩蔽部[图示1]）和主体允许染毒的（如专业队装备掩蔽部[图示2]）两种类型。2对于主体有防毒要求的防空地下室，其主体（即最里面的密闭门以内的部分）均属于清洁区；其防护密闭门（防爆波活门）以内，最里面的密闭门以外的部分均属于染毒区，3对于主体允许染毒的防空地下室，其防护密闭门（防爆波活门）以内的部分均属于染奉区，2通信室☑染毒区2.1.15和2.1.16图示12.1.15和2.1.16图示2术语-2.1.15、2.1.1605SFS1082.1术语2.1术语2.1.17防护单元protective unit在防空地下室中，其防护设施和内部设备均能自成体系的使用空闻。2.1.19单元间平时通行口peacetime connected entrance为满足平时使用需要，在防护单元隔墙上开设的供平时通行，战时封堵的孔口：1每个防护单元是一个独立的防护空问，可看作一个独立的防空地下室，每个防护单元的防护设施和内部设备自成系统；2防护单元的划分和面积要求应满足本规范3.2.6条规定；每个防护单元的口部数量应该满足本规范第3.3节的相关规定，在相邻防护单元遭到玻坏以后，该单元仍能保障室内人员和物资的安全，而且可以继续使用。了单元间平时通行口是因平时的使用（如车道）或防灾的需要而设置的，为了保证战时防护单元的抗力、密阅要求，临战时应采取封堵措施，防护单元一防护单元二2.1.17和2.1.19图示术语-2.1.17、2.1.19图集号05SFS10页2.1术语2.1术语2.1.18抗单元anti-bomb unit1相邻抗爆单元一旦遭破杯，该抗爆单元的室内人员、物资是安全的，但整个防护单元（包括两个抗爆单元）应该停止使用：2抗爆单元内并不要求防护设施和内部设备自成系统：了抗爆单元间的偶墙是为了防止炸弹气浪及破片伤害掩蔽人员而设置的，故隔墙的材料、强度、做法和尺寸等都应满足一定的要求。◆■미抗爆单元A抗爆单元B◆■■■鞋2.1.18图示术语-2.1.1805SFS10
