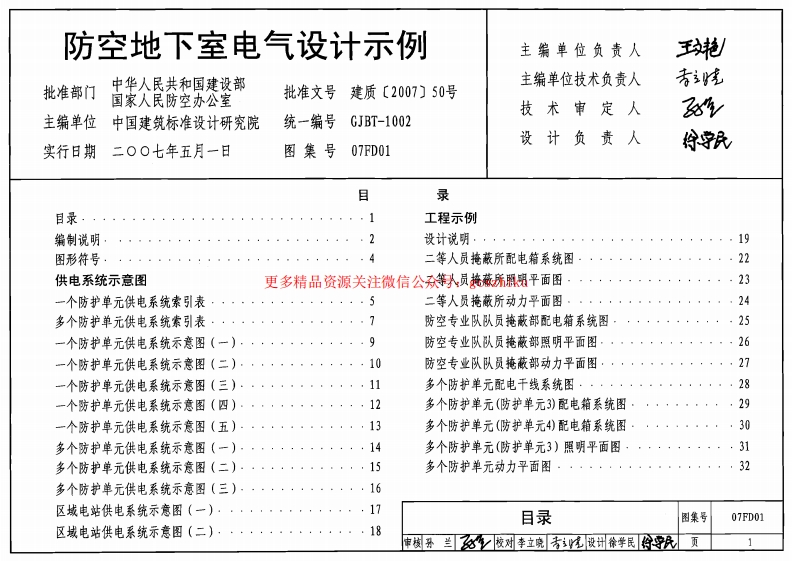

防空地下室电气设计示例主编单位负责人中华人民共和国建设部主编单位技术负责人批准部门国家人民防空办公室批准文号建质〔2007)50号技术审定人主编单位中国建筑标准设计研究院统一编号GJBT-1002设计负责人实行日期二00七年五月一日图集号07FD01目录工程示例219图形符号·422供电系统示意图23一个防护单元供电系统素引表24多个防护单元供电系统索引表肪空专业队队员掩蔽部配电箱系统图25一个防护单元供电系统示意图（一）·防空专业队队员掩蔽部照明平面图···26一个防护单元供电系统示意图（二）·10防空专业队队员掩蔽部动力平面图···27一个防护单元供电系统示意图（三）·11多个防护单元配电干线系统图···28一个防护单元供电系统示意图（四）···12多个防护单元（防护单元3）配电箱系统图29一个防护单元供电系统示意图（五）···13多个防护单元（防护单元4）配电箱系统图30多个防护单元供电系统示意图（一）14多个防护单元（防护单元3）照明平面图31多个防护单元供电系统示意图（二）·15多个防护单元动力平面图32多个防护单元供电系统示意图（三）、·····16区域电站供电系统示意图（一）·17目录图集号07FD01区域电站供电系统示意图（二），181编制说明1编制依据防空地下室工程电气专业施工图的设计深度，满足工程设计、1.1建设部建质函[2006]71号文关于《二00六年国家审查及管理部门的使用要求，建筑标准设计编制工作计划》；3适用范围1.2依据的标准规范：3.1本图集适用于核5级常5级、核6级常6级、核6B级常《人民防空地下室设计规范》GB50038-20056级甲类防空地下室及常5级、常6级乙类防空地下室的电气《人民防空工程设计防火规范》GB50098《建筑照明设计标准》GB50034-20043.2本图集电气设计内容不包括为满足平时使用功能而设《供配电系统设计规范》GB50052-95置的火灾自动报警系统（消防应急照明除外）、广播与扩声《低压配电设计规范》GB50054-95系统、综合布线系统、有线电视系统、安全防范系统等。《建筑电气工程施工质量验收规范》GB50303-4编制方式20024.1先编制防护单元供电系统方案索引表、防护单元供电2修编说明4.2突出每个工程示例平战结合的特点：本图集是对国家建筑标准设计《防空地下室电气设计示4.2.1人员掩蔽工程(710m2)：平时为物业办公室，例》04FD01的修编，此次修编重点在贯彻执行《人民防空一略电源供电，消防应急照明备用EPS电源，战时为二等人地下室设计规范》GB50038-2005,增加了防空地下室员掩蔽所，战时二级负荷由区域电源供电，战时一级负荷备工程建筑面积之和大于5000m2设置内部柴油电站的内容、用EPS(UPS)电源，此工程面积较小，采用平时、战时照增加了防护单元常用的供电系统方案，间时配合《人民防空明共用供电回路的方案。为保证战时一级、二级负荷用电，工程设计防火规范》GB50098、《高层民用建筑设计防临战时接除平时用电负荷。火规范》GB50045-95(2005年版)、《建筑设计防4.2.2防空专业队工程(1210m2)：平时为商场，一路火规范》GB50016-2006,增加了防空地下室工程消电源供电，消防用电设备两略电源供电，消防疏敢标志灯备防用电设备的供电系统方案。最后通过三个工程示例，示范用EPS电源，战时为防空专业队队员掩蔽部，战时供电方式编制说明图集号07FD012同二等人员掩蔽所。此工程平时和战时照度标准差别较大，6.1.2区域电源：满足战时二级负荷的供电需求，采用平时、战时照明分别供电的方式，便于平战转换。6.1.3自备电源：蓄电池组或柴油发电机组，满足战时一4.2.3人员掩蔽工程和配套工程(6150m2)：平时为汽级负荷的供电需求。车库，两路电源供电，消防疏散标志灯备用EPS电源，战时6.2战时供电电源引入方式为二等人员掩蔽所和物资库，设置移动电站为战时一级、二6.2.1电力系统电源引入有下列方式：级负荷供电。此工程平时和战时照度标准（二等人员掩蔽所）1)由地面建筑室内低压配电室穿过防空地下室围护结构相同，平时和战时照明回路可共用，4.了三个工程示例的平面图，战时一级、二级负荷及消防2)由室外变配电所电缆直接埋地经电缆防爆波井引入；应急照明采用蓝色线条及文宇表示，3)由防空地下室出入口经防护密闭段引入。5主要内容6.2.2区域电源引入有下列方式：5.1供电系统示意图1)由区域电站电缆直接埋地经电缆防爆波井引入；5.1.1一个防护单元供电系统示意图：5.1.2多个防护单元供电系统示意图；了)由区城电站电缆直接埋地经防空地下室出入口经防护5.1.3区域电站供电系统示意图。5.2防空地下室工程示例7相关图集5.2.1设计说明：本图集宜与国家建筑标准设计《〈人民防空地下室设计5.2.2二等人员掩蔽所工程示例：规范)图示-电气专业》05SFD10、《防空地下室电气设5.2.3防空专业队队员掩藏部工程示例；备安装》07FD02、《防空地下室移动柴油电站》07FJ045.2.4二等人员掩蔽所和物资库工程示例.配套使用。6供电设计6.1战时供电电源6.1.1电力系统电源：满足战时三级负荷的供电需求，编制说明07FD013序号序号名称照明配电箱详见系统图18安全出口标志灯门上0.2m2电力配电箱详见系统图19疏散方向标志灯1x18WE地0.5m3应急电力配电箱详见系统图201x18W距地0.5m421距地1.3m5控制箱详见系统图22单联单控开关250V10A距地1.3m6参见07FD0223友联单控开关250V10A距地1.3m7参见07FD02克地0.3m24单联双控开关250V10A距地1.3mRC1A-10/5A25二极、三极暗推座安全型250V10A距地0.3m910刀开关箱100A/3P距地1.2m27电动机1128转换开关12吊灯距地2.5m29131x60W距地2.5m3014防水防尘灯距地2.5m31自动转换开关15荧光灯1x36W矩地2.5m16荧光灯2x36W克地2.5m注：本示制照明采用肛类灯具。17目3x18W距地2.5m图形符号07FD014一个防护单元供电系统索引表序号123456789电力系统电源-AA1-AA1-AA1-AA2低压配电室区城电源自备电源9自备电源(柴油发电机组)消防专用电柜（箱）-AP1-AP1-AP2-AP2-AP3-AP3-AL1 -AP4-AL1 -AP4-AL2-AP5方案页次第9页第9页第9页第9页第9页第9页(07FD01)方案一方策二第10页第10页第11页方案页次(07FD02)第6页消防专用供电由自备电源供无区城电源无区城电源回路由-AL1,飘明、动力-AP4输出用EPS(UPS)可分别计量注：1，自备电源是设置在防空地下皇内却的电源，通常为象油发电机组或蓄电池组一个防护单元供电系统索引表图集号07FD01页续表区域电站供电系统索引表序号1011序号12电力系统电源9-AP12-AA2-AA1-AA2区城电站空地下室内)防空地下室有2个防护单元-AL3自备电源防空地下室有1个防护人防电源配消防专用单元-AP5-AP6电柜（箱）供电回路-AP6-AL3供电回路-AP7方案页次-AP1见第9页-AL2、-AP5见第11页；方案页次(本图集)-AP12兄第17页-AP6见第12页、-AL3-AP7第12页第13页见第13页；-AP13见第18页(07FD01)与-AP13同在-个防空方案页次备注-AP12宜设置在负蒋中心地下室的人防电源配电柜(箱)为-AL3、-AP7(07FD02)第7页第8页注：区线电站设在某个防空地下室内时，不受防护单元数量的限制，照明、动力宜设置在战时负荷中心。可分别计量一个防护单元供电系统索引表07FD016多个防护单元供电系统索引表1235电力系统电源区城电源99-AA1-AA1-AA1-AA1-AA2低压配电室-AP8-AL4防空地下室-AP9-AP8AP10-AP9低压配电室4+*自备电源2n人防电源配-AP1-AP1-AP1-AP1-AP3-AP3-AP6-AP6-AP6-AP6方案页次-AP1见第9页-AP1见第9页-AP3见第9页-2、-AP5见第11页-AL2、-AP5见第11页(07FD01)-AP8、-AP9见第14页-AP8,-AP9见第14页-AP6见第12页-AP6见第12页-AL4,-AP10、-AP9见第15页方案页次第6页-AP6见第7页-AP6见第7页、-AL4见第10页(07FD02)2个防护单元人防电兼一AP8可与某个防护单元2个防护单元人防电源配电的-AP3安装在一处，备注配电柜（箱）供电回路由回路由-AP8、-AP9输出-AP9安装在柴油电站内由-AL4、-AP10、-AP9输出07FD012.表中序号4~6方案：动力、照明分别计量时，选用-A2、-AP5柜（箱）：多个防护单元供电系统索引表动力、照明混合计量时，选用-AP6柜（箱），页7续表6789电力系统电源9(室外)-AA1-AA2-AA1-AA2低压配电皇-AL5AP11-AP9-AL4-AP10-AL5-AP11防空地下室低压配电堂⑨-AP9-AP9n消防专用人防电源配-A2、-P5供电回路供电回路-AP6-AP6-AL3.-AP7-A3,-AP7-AL3.-AP7-AL3、-AP7-AL3.-AP7-AL3.-AP7方案页次-AL2、-AP5见第11页-AL3、-AP7见第13页-AL3、-AP7见第13页-AL2、-AP7见第13页-AP6见第12页-AL5,-AP11,-AP9见第16页-AP9见第15页-AL4、-AP10、-AP9见第15页-AL4、-AP11、-AP9见第16页方案页次-AP6见第6页-AL3见第9页、-AP7见第8页-AL3见第9页、-AP7见第8页(07FD02)-AL5、-AP11、-AP9可与某防护单2个防护单元人防电源配电-AL5、-AP11可与某防护单元元人防电源配电柜（箱）安装在一处，消柜（箱）供电回路由人防配电柜（箱）安装在一处，防专用供电回路由-AL5、-AP11输出-AA1、-AA2、-AP9输出由-AL4、-AP10、-AP9输出多个防护单元供电系统索引表07FD018~220/380V电力系统电源~220/380W电力系统电源-AP1-AP2注6注6-0CS-OF-QF平时用战时三领负荷战时及平时战时二级负荷战时及平时平时负持应急照明平时负荷应急照明更多精品资源关注微信公众号：gcszhiku方案二~220/380V电力系统电源~220/380V自备电源（柴治发电机组）注：1.平时负荷由一路电力系统电源供电，平时电力系统的计量表装设位置以当地供电部门要求为准，-AP3注62.平时火灾应急照明由EPS供电，EPS可集中设置，也可随灯具设置，其连续供电时间不小于30min.-QF-0CS3.如有消防用电波备，消防用电设备的供配电应满足相关消防规范的要求，战时无法引入区城电源供电时（见方案二），战时一级、二级负苻增EPS或-QF5.方案一工程示例系统图示例见本图集第22页.7.-AP1柜（箱）布置图参见07FD02第6页.战时二级负荷战时及平时个防护单元供电系统示意图（一）图集号07FD01平时负荷方案三9电力系统电源2（动力电源）-AL1-0S-AP4-0F-0CS战时二级负荐战时三级负荷平时动力负荷注：1，平时负荷由室外配变电所两路电力系统电源供电，丽明、动力可分别-AT1AT2集中设置，也可随灯具设置，其连续供电时间不小于30mi:3.消防用电设备及应急照明的供配电，应满足相关消防规范的要求，ATS4.消防专用供电回路数可根锯工程的实际情况，由设计人员确定，5.战时电由区发电供电，战时一级负荷增加EPS或UPS各用，战时EPS(UPS)装置可临战时安装，平时预留安装位置.战时二级负荷清防用电设备6.战时应急明宜利用平时应急照明，平时、消防均用的动力负持8.本方案适用于只有一个防护单元或可不划分防护单元（见《人民防空地下个防护单元供电系统示意图（二）图集号07FD01室设计规范》GB50038-2005第3.2.6条款)的防空地下室工程.页10
