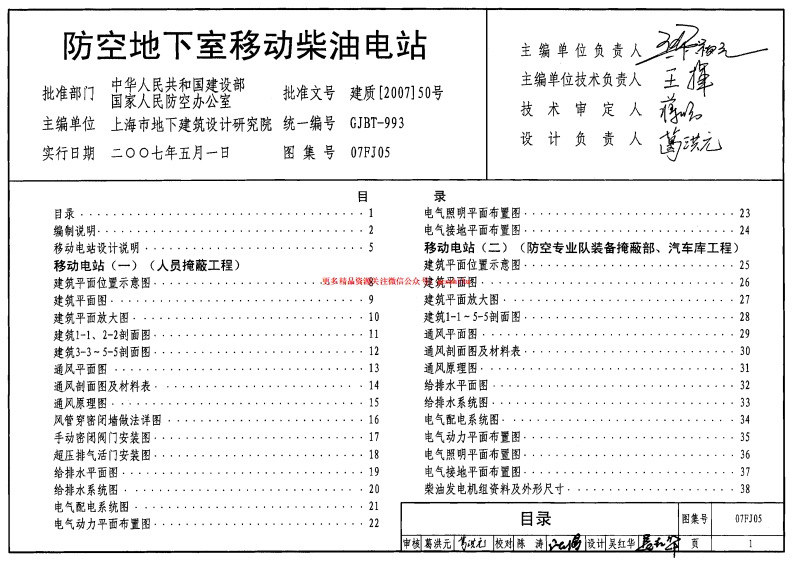

防空地下室移动柴油电站主编单位负责主编单位技术负责人批准部门中华人民共和国建设部国家人民防空办公室批准文号建质[2007]50号技术审主编单位上海市地下建筑设计研究院统一编号GJBT-993设计负责人实行日期二00七年五月一日图集号07FJ05目录224移动电站设计说明移动电站（二）（防空专业队装备掩蔽部、汽车库工程）移动电站（一）（人员掩蔽工程）25建筑平面位置示意图269建筑平面放大图27建筑平面放大图10建筑1-1-5-5剖面图28建筑1-1、2-2剖面图1129建筑3-3~5-5剖面图12通风剖面图及材料表1331通风制面图及材料表14给排水平面图321533风管穿密闭墙做法详图16电气配电系统图3417电气动力平面布置图35凝压排气活门安装图18电气照明平面布靈图·36给排水平面图···19电气接地平面布置图37给排水系统图··20柴油发电机组资料及外形尺寸38电气配电系统困21电气动力平面布置图22目录07FJ05编制说明1编制依据3.了当发电机总容量不大于120kW时宜设置移动电站，建设部建质函[2006]71号文“关于印发《2006年国家建3.4当发电机组总容量大于120kW时宜设置固定电站；当筑标准设计编制工作计划》的通知”，条件受到限制时，可没置2个或多个移动电站，《人民防空地下室设计规范》GB50038-20053.5移动电站内宜设置1~2台柴油发电机组，但总容量不得《人民防空工程柴油电站设计标准》RFJ2大于120kW,《人民防空工程设计防火规范》GB50098-20013.6柴油发电机组的总容量应符合“规范”第7.2.13条的规2编制目的定外，并应留有10%~15%的备用量，但不设备用机组.为贯衡执行《人民防空地下室设计规范》GB50038-20054适用范围(以下简称“规范”)中柴油电站的要求，规范移动电站模式，统4.1本图集适用于新建、扩建、改建的附建式防空地下室和一设计标准，保证工程设计质量，提高设计人员的工作效率，特结合民用建筑易地修建的单建式防空地下室。战时为甲类或乙编制本图集，供设计审图、监理、质监、施工、工程管理、维护类工程，用途为教护站、防空专业队工程、一等人员掩蔽所、等部门的人员使用。3编制原则通道等与之相配套设置的内部电站，3.1本图集重点贯御执行“规范”中：4.2本图集中移动电站按战时防核武器和常规武鑫的等级为3.1.1建筑专业：第3.4.1条、3.4.2条、3.4.3条，第3.6.3核5级、核6级、核6B级，常5级、常6级。具体工程设计中条、3.6.4条、3.6.5条、3.6.6条.3.1.2通风专业：第5.7.1条、5.7.2条、5.7.3条、5.7.4条、应按设定的防护等级进行结构设计，建筑、通风、给排水、电5.7.5条、5.7.7条、5.7.8条、5.7.9条.气等专业均应按不同抗力等级采取相应防护措施，3.1.3给水、排水专业：第6.5.1条、6.5.4条、6.5.6条、4.3在工程设计时，符合本图集的设定条件时可参照选用，6.5.7条、6.5.10条.凡是不符合设计设定条件的均应参照本图集进行修改设计，3.1.4电气专业：第7.2.11条第2款、7.2.13条第2款，第4.4本图集按掘开式工程为设计范例，其他开挖形式的工程7.7.1条、7.7.2条第2款、7.7.8条.均可参照设计，3.2教护站工程、防空专业队工程、人员掩蔽工程、配套工程4.5本图集按1台120kW柴油发电机组设计，若选用2台小等防空地下室建筑面积之和大于5000m2时应设置柴袖电站.编制说明图集号2容量机组时，机房面积应相应增大，并起到隔离作用，当工程处于清洁式、滤毒式、隔绝式状态时，5主要设计内容柴油发电机组均应能运行发电，机房内不存在三种通风方式·5.1本图集移动电站的机组容量为120kW及以下，机组台数但当工程处于三种通风方式状态时，其机房运行模式如下：为1台，防护抗力等级为核6级、常6级的甲类人防工程，其他6,2.1清式通风时，柴油电站正常运行，机组操作人员在防护等级均可参考设计，掩蔽所待蔽，但应定时进入机房巡视、进行操作、保养、检查、5.2本设计选型为两个方案：调换油桶等工作。或者发现机组运行出现不良情况或故摩时，5.2.1移动电站（一)与人员掩蔽工程相结合的方案：从机房出入口或防毒通道进入移动电站机房内，有条件时应结5.2.2移动电站（二）与防空专业队装备（车辆）掩蔽部、合工程在机房内装置摄像系统，对机组进行监控，人防汽车库相结合的方案，6.22滤毒式通风时，防毒通道已处于正常超压状态，操作5.3移动电站设计的专业有建筑、通凤、给水、排水、供油、人员领穿戴防毒衣服和面具，由掩蔽所连接机房的防毒通道进动力、照明、电气、接地等图纸，供设计使用，入机房内，工作完毕后，返回掩蔽所待蔽时，领打开第一道密5.4结构设计由于具体工程的建筑形式、环境、防护等领章关注微信公众阀由机房向掩蔽所方向计数)，进入后关闭该密闭门，人埋置深度、地质条件等等因素均不相同，工程的结构形式、配员进行简易洗消，将防毒衣、物脱在防毒通道内储衣柜中，同筋都不会一样。又因移动电站是人防工程防护单元内的一个组时打开手动密闭阀门进行排风换气，洗消完毕后，关阅手动密成部分，也不宜单独设计，应与工程整体设计相一致，故本图闭阅门，再开第二道密闭门进入人员掩蔽部，册不再提供设计图纸，由设计单位按“规范”中要求自行设计。6.2.3隔绝式通风时掩蔽部处于隔绝状态，不允许进入机房6移动电站战时运行模式内。6.1数护站工程、防空专业队工程、人员掩蔽工程、配套工6.2.4设在专业队装备（车辆）掩蔽部和汽车库工程内的移程、战时电源主要依靠城市电力系统电源，只有当电力系统电动电站机房，人员经由与人员掩薇所相连通的洗消问或防毒通源受到袭击致坏或暂时破坏中断供电时，才启动荣油发电机组道进行洗消或简易洗消后允许进入掩藏所。发电，因此移动电站是战时有防护的备用电源。7柴油电站平战转换6.2移动电站柴油发电机房是防护单元内有独立的进风、排风、7.1甲类防空地下室的救护站、防空专业队工程、人员掩蔽排烟系统，战时允许染毒的房间，它由防毒通道与清洁区连通，编制说明图集号07FJ053工程、配套工程的柴油电站中除柴油发电机组平时可不安装外，件、预留孔（槽）等应在工程施工中一次就位，预制构件应与其他附属设备及管线均应安装到位，柴油发电机组应在15d转工程施工同步做好，并应设置构件的存放位置。柴油发电机组换时限内完成安装和调试，和配电柜的基础（高出地面100mm)平时应施工到位，7.2乙类防空地下室的教护站、防空专业队工程、人员掩蔽77平战结合的防空地下室中，下列各项应在工程施工、安工程、配套工程柴油电站内的柴油发电机器组、附属设备及管装时一次完成：线平时均可不安装，但应设计到位，并应按设计要求预留好柴7.7.1现浇的铜筋混凝土和混凝土结构、构件：油发电机组及其附属设备的基础、吊钩、管架和预理管等。在7.7.2战时使用的及平战两用的出入口、连通口的防护密闭30d转换时限内完成安装和调试，7.3移动电站只供作建筑面积大于5000m2的防空地下室的7.7.3战时使用的及平战两用的通风口防护设施；内部电站使用，不宜作区减电站。凡是引接区域电站的防空地7.7,4战时使用的给水引入管，排水出户管和防爆波地满，下室的内电源进线电缆是否平时敷设到位，由当地人防主管部7.8移动电站内与柴油发电机组配套设施的排烟管、储油桶、门规定；若战时确无区域电源供电，则按“规范”第7墅臻关注微信会众排风集气罩、储水箱、防毒通道内的高位水箱等平时不使用，第4款配置EPS电源，并按7.2.18条执行，可在规定的转换时限内安装完成，但必须一次完成施工图设计。7.4防空地下室设计应满足战时的防护和使用要求，平战结7.9移动电站（二）防空专业队装备掩蔽部、汽车库工程内合的防空地下室还应满是平时的使用要求，对于平战结合的乙的发电机房、储油间的隔墙可在临战时砖砌构筑，类防空地下室和核5级、核6级、核6B级的甲类防空地下室设7.10电缆、护套线、弱电线路和备用预埋管穿过临空墙、防计，当其平时使用要求与战时防护要求不一致时，设计中可采护密闭隔墙、密闭隔墙，除平时有要求外，可不做密闭处理，取防护功能平战转换措施，临战时应采取防护密闭或密闭封堵，在30d转换时限内完成，7.5平战转换措施应按不使用机械，不需要熟练工人能在规定的转换期限内完成。临战时实施平战转换不应采用现浇混凝土；对所需的预制构件应在工程施工时一次做好，并做好标志，就近存放。7.6当转换措施中采用预制构件时，应在设计中注明。预埋编制说明图集号移动电站设计说明1建筑1.7柴油发电机组安装为减小机组震动的影响，机组与基础1.1移动电站的设置应根据防空地下室的用途，并考虑与防之问应设置减震器（由机组配套供应）。护单元相结合，1.8排烟、排风竖井合用出地面后，应与环境相结合，若电移动电站一般宜设置在工程有坡道的出入口附近，设有站平时安装使用时，还应符合环保要求，独立的进风、排风、排烟系统。但不作独立的防护单元，应是1.9根据防火要求，储油间采用防火门，门下设有150防护单元的一部分，200mm高素混凝土门槛，储油问内采用桶装柴油，1.2移动电站的建筑平面布置形式应采用以柴油机组为中心1.10电站内所有机房墙面、储油间、防毒通道等房问的屬的布置形式。脚高120mm,均需水泥砂浆压光；墙面、顶棚修整刮平，1.了移动电站的组成：发电机房、储油间、进风扩散室、排喷白，风扩散室、排烟活门室、排风、排烟竖井等，上述位置均为染1.11口部地面建筑视地形地物，由单项工程设计决定，毒区，与主体清洁区连通时应设防毒通道，内设简易洗消。1.12本设计标高以顶板面标高为±0.000，工程上部覆土1.4发电机房应设有能够通至室外地面的发电机组速粕出关注微信会众曲单项正程设计自行确定，但应满足结构抗浮要求。口，柴油发电机组为整体运输，不应将柴油机组拆装运输，当1.13移动电站宜与人员掩藏部工程、防空专业队装备（车发电机房确无条件设置直通室外地面的发电机组运输出入口时辆)掩蔽部工程、人防汽车库工程相结合，,可在非防护区设置吊装孔。1.14移动电站不宜与物资库工程相结合。因不能设置防毒1.5电站（包括防护单元）进风口与柴油机排烟口口部之间通道（无滤毒通风），染毒时机组操作、管理、运行人员不能的水平距离不宜小于15m,或高差不宜小于6m。洗消，无法进入主体清洁区，否则应采取相应措施，1.6本图集未殉定选用某一型号的柴油发电机组，因此柴油1.15柴油机组上方设有2个3T的吊钩，供安装、检修使用，发电机组的基础尺寸，应以工程具体设计选型确定。若设计未1.16柴油电站的防护等级应与所供负荷的最高防护单元等能确定型号时，可参照本设计提供的尺寸设计，基础应高出地面100mm.本设计图纸提供的基础尺寸能满足大多数国内和进口120kW柴油发电机组的安装，移动电站设计说明图集号07FJ0552通风排至防护密闭门外集水井内，2.1柴油发电机房的冷却方式为风冷，33供油：柴油机组的绪油问内由油桶储油，储油量按722移动电站设有独立的进、静风系统，按排除余热计算通10d计算.储油问净面积不宜小于8m2,战时使用时将油桶风，设有进、排风机各一台，设在柴油机机组旁使用。储油间储存桶装柴油，宜由坡道出入2.3本图册移动电站环境温度按照夏季室外通风温度30℃，口人工搬运入内，机房内温度35℃进行设计。各地区由于气象条件不同，在设3.4发电机房内设有1个2m3的水箱，供柴油机组散热器水计图纸中列出了不间室内外温差下，进风机、排风机、风量、箱内损耗及机组高温时适当补充冷却用水·人工添水，活门的选择表，供设计参照使用。3.5发电机房内设有拖布池一个，供清洁、打扫使用，2.4柴油机组的排热应利用柴油机撒热器接专设排风导风管3.6防毒通道内设有储0.2~0.4m3水的高位水箱和洗脸盆与排风管相连接，以减小对室温的影响，一个，供简易洗消使用。定功率取7m3/kW.h.3.8通向工程外的给水、排水管道均应设置公称压力为1.02.6排烟管的管径应与柴泊机组相匹配，排烟管应采用保温MPa的阀门，核裘击警报时关闭。防护阀门应采用阀芯为不材料保温隔热。表面温度不应超过60℃，2.7储油间排风口选用防火风口，火灾时自动关闭。3.9给水管采用热镀锌村塑钢管，丝扣连接。28防毒通道设有自动排气活门和手动密闭阀门，供机房运3.10重力排水管、洗消排水管采用热镀锌钢管，丝扣连接。行操作人员在染毒时经防毒通道进入清洁区，自行操作手动密4电气闭阀门，进行超压换气洗消。4.1移动电站内设置一台120kW或以下功率的柴油发电机组3给排水(230/400V,50Hz)·柴油发电机组可选用自起动或人工3.1给水：平时和战时的水源均为城市自来水。3.2排水：机房内废水排入污水集水并内，由清水泵提升排至工程外，扩散室、活门室、排凤、排烟竖井内设防爆地漏，移动电站设计说明图集号07FJ0564.2选择柴油发电机组的常用功率，应不大于按工程所处海4.11柴油机房内应设置电话出线盒，供战时安装电话机。拔高度进行修正后的功率，并应有10%-15%的备用量，4.12电站内下列导电部分应做等电位连接：4.3电力系统电源和柴油发电机组的电源应分列运行，4.12.1保护接地千线；4.4电站内的动力配电箱(APE箱)为落地式安装时，应设4.12.2电气装置人工接地极的接地干线或总接地端子；基础。基础高出地面100mm。照明箱、控制箱采取挂墙式明4.12.3柴油发电机组、配电屏（柜）、配电箱、控制箱；装，配电箱要求选用防潮防溅型，IP54型.4.12.4室内的通风管、给水管、排水管、电缆或电线的穿4.5在柴油发电机房内应设置三种通风方式信号指示灯箱，由掩蔽所工程引来信号电源。4.12.5建筑物的金属构件，如防护密闭门、密闭门、防爆4.6电缆桥架不得直接穿过临空墙、防护密闭隔墙、密闭隔波活门的金属门框等；墙，当必须通过时应改为穿管数设，并应符合防护密闭要求，4.12.6室内的电气动力箱、控制箱、照明箱等金属外壳：并应预埋不少于4根的备用管。4.12.7电缆金属外护层，4.7普通母线槽不得直接穿过临空墙、防护密闭隔墙影蟠关注微信公众犀：3选用1类灯具及安装高度低于2.4m时，灯具外露可导隔墙。当必须通过时，需采用防护密闭母线，并应符合防护密电部分应可靠接地，应有专用的接地PE线。闭要求。4.14穿过临空墙、防护密闭隔墙和密闭墙的各种电缆管线4.8从电站至每个防护单元的战时配电回路应各自独立，战应采取防护密闭措施，应选用管壁厚度不小于2.5mm的热镀时内部电源配电回路的电缆穿过其他防护单元或非防护区时，锌钢管。当防护等级为核6级、核6B级、常6级时，明数穿墙应采取与受电端防护单元等级相一致的防护措施，明敷电缆宜的管线，在管两端采用环氧树脂封堵，可不设置抗力片，采用铠装电缆。4.15有条件的工程，柴油机房内宜设置援像系统。在清洁区4.9电站内照明光源宜采用各种高效节能荧光灯和白炽灯。能监祝柴油机房的机组运行情况，储油问宜选用安全型灯具，4.10柴油发电机房照度标准值为100×，储油间、防毒通道照度标准值为75引×，移动电站设计说明07FJ05a说明：1.移动电站宜与人员掩慈部工程相结合，不宜与物资库工程相结合，电站的抗力等级应与主体的掩蔽等级一致.为了便于机组操作运行人员进行工作，特别是湾毒式通凤时，可进入机房工作2.移动电站一般宜设置在工程有坡道的出入口附近，便于机组运输.当确无条件设置直通室外地面的发电机组运输出入口时，可在非防护区设置吊装孔，3,紫油发电机房为染毒区，由防毒通道与人平面位置示意图4.进风口与柴油机排烟口之间的水平距离不宜小于15m,或高差不宜小于6m.移动电站建筑平面位置示意图07FJ05页2501500小250图例：说明：普通地漏1.案油机房的平面布置应采用以柴油发电机组为中心的布置形式，2.机房的平面布置应符合各专业的工艺流程，各类管线避免重叠交叉。排风排烟竖井地面平面图混凝土小型物块墙12200100400220025C120050015005002200305015010031100FM715-6-3.400-3.4002150150>40003600300032001850150100平面图250移动电站建筑平面图图集号07FJ059100I40022001200L5001500500220025030502003001500130020083()清洁区1501900250125050110020050-3.4002001000800750150075015050360030003200185050说明：122001,柴油机组设有钢筋混凝土基础，高出地坪100mm,柴油机组与基础之间应设有减凰器平面放大图移动电站建筑平面放大图07FJ05()10
