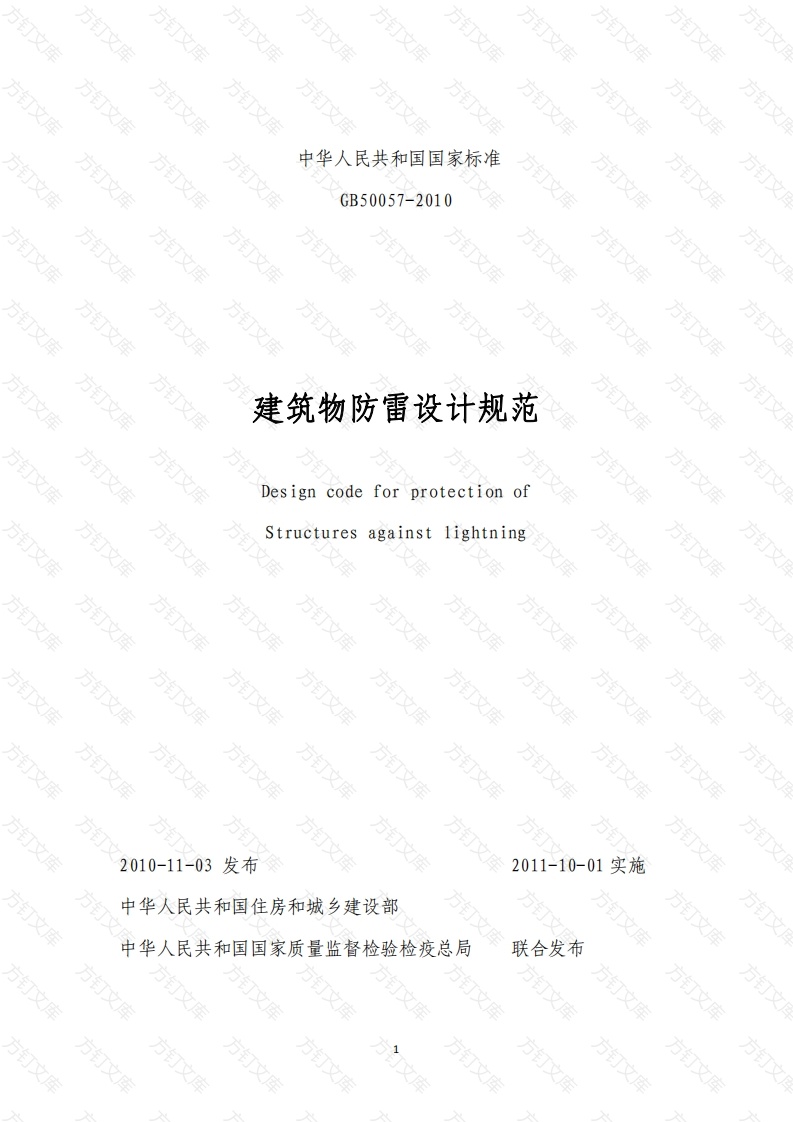

方文库方文库中华人民共和国国家标准GB50057-2010文库方钉文库方文库方文库方钉文库方文库建筑物防雷设计规范方钉文库Design code forprotection of万文库方钉文库方文库Structuresagainst lightning方钉文库方文库方钉文库方钉文库方钉文库方钉文库方钉文库方文库万2010-11-03发布2011-10-01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布华人民共和国国家标准方文库方文库方钉文库建筑物防雷设计规范Design codefor protectionof方钉文库Structuresagainst lightning方文库方钉文库GB50057-2010文库方钉文库方钉文库方文库方钉文库方文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方文库方文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库主编部门：中国机械工业联合会方钉文库方文库批准部门：中华人民共和国建设部方钉文库执行日期：2011年10月1日方订文库2万文库万文库2011北京文方文中华人民共和国住房和城乡建设部公告第824号方丁文库住房和城乡建设部关于发布国家标准《建筑物防雷设计规范》的公告现批准《建筑物防雷设计规范》为国家标准，编号为GB500572010,自2011年10月1日起实施。其中，第3.0.2、3.0.3、3.0.4、4.1.1、4.1.2、4.2.1(2、3)、4.2.3(1、2)、4.2.4(8)、4.3.3、4.3.5(6)、4.3.8(4、5)、4.4.3、4.5.8、6.1.2条（款）为强制性条文，必须严格执行。原《建筑物防雷设计规范》GB50057一94(2000年版)同时废止文方钉文库中华人民共和国住房和城乡建设部方钉文库方钉文库0一0年十一月三日文方钉文库方钉文库方钉文库方文库万文库前言方文库万文库万文库本规范是根据中华人民共和国建设部于2005年3月30日以建标函[2005]84号“关于印发《2005年工程建设标准规范制订、修订计划（第一批）》的通知”的要求，由中国中元国际工程公司会同相关单位对《建筑物防雷设计规范》GB50057-95(2000年版)修订而成的。本规范修订的主要内容为：1.增加了术语一章；2.变更防接触电压和防跨步电压的措施；3.补充外部防雷装置采用不同金属物的要求；4.修改防侧击的规定；万文库5.详细规定电气系统和电子系统选用电涌保护器的要求；6.简化了雷击大地的年平均密度计算公式，并相应调整了预计雷击次数判定建筑物的防雷分类的数值。7.部分条款作了更具体的要求。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国机械工业联合会负责日常管理，由中国中元国际工程公司负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改或补充之处，请将意见和建议反馈给中国中元国际工程公司（地址：北京市海淀区西三环北路号，邮编100089)。本规范组织单位、主编单位、参编单位和主要起草人：万文库组织单位：中国机械工业勘察设计协会文库主编单位：中国中元国际工程公司参编单位：五洲工程设计研究院文库方钉文库中国气象学会雷电防护委员会北京市避雷装置安全检测中心中国石化工程建设公司方钉文库中国建筑设计研究院主要起草人：林维勇黄友根焦兴学陶战驹王素英杨少杰宋平健黄旭张文才徐辉本规范主要审查人员：张力欣王厚余丁杰方磊欧清礼尹君平王云福关象石杨维林方丁文库方钉文库方钉文库方钉文库方钉文库方钉文库方订文库方钉文库方钉文库方钉文库方钉文库方钉文库方文库方钉文库方钉文库方钉文库方文库方钉文库方钉文库方钉文库万文库5方钉文库万文库万文库万文库方文库目次1总则2术语3建筑物的防雷分类94建筑物的防雷措施4.1基本规定..114.2第一类防雷建筑物的防雷措施124.3第二类防雷建筑物的防雷措施224.4第三类防雷建筑物的防雷措施304.5其他防雷措施…35395.1防雷装置使用的材料395.2接闪器.405.3引下线…445.4接地装置456防雷击电磁脉冲48486.2防雷区和防雷击电磁脉冲48附录A建筑物年预计雷击次数66附录B建筑物易受雷击的部位69附录C接地装置冲击接地电阻与71附录D滚球法确定接闪器的保护范围（略）73附录E分流系数kc…73附录F雷电流…75附录G环路中感应电压和电流的计算78附录H电缆从户外进入户内的屏蔽层截面积.81附录」电涌保护器.83J.1用于电气系统的电涌保护器83文J.2用于电子系统的电涌保护器88万文库方文库方文库方订文库6万文库万文库1总则1.0.1为使建（构）筑物防雷设计因地制宜地采取防雷措施，防止或减少雷击建（构）筑物所发生的人身伤亡和文物、财产损失，以及雷击电磁脉冲引发的电气和电子系统损坏或错误运行，做到安全可靠、技术先进、经济合理，制定本规范。1.0.2本规范适用于新建、扩建、改建建（构）筑物的防雷设计。1.0.3建（构)筑物防雷设计，应在认真调查地理、地质、土壤、气象环境等条件和雷电活动规律，以及被保护物的特点等的基础上，详细研究并确定防雷装置的形式及其布置。1.0.4建（构）筑物防雷设计，除应符合本规范外，尚应符合国家现行有关标准的规定。文方文库方钉文库方钉文库方文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方钉文库方文库文1万文库万文库2术语0.对地闪击lightningflashto earth雷云与大地（含地上的突出物）之间的一次或多次放电。2.0.2雷击lightning stroke对地闪击中的一次放电。2.0.3雷击点point ofstrike闪击击在大地或其上突出物上的那一点。一次闪击可能有多个雷击点。2.0.4雷电流lightningcurrent流经雷击点的电流。2.0.5防雷装置lightningprotection system(LPS)用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。2.0.6外部防雷装置external lightning protection system由接闪器、引下线和接地装置组成。2.0.7内部防雷装置internal lightning pprotection system由防雷等电位连接和与外部防雷装置的间隔距离组成2.0.8接闪器air-termination system由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。2.0.9引下线down-conduc tor system用于将雷电流从接闪器传导至接地装置的导体。2.0.10接地装置earth-termination system万文库接地体和接地线的总合，用于传导雷电流并将其流散入大地。2.0.11接地体ear thelectrode埋入土壤中或混凝土基础中作散流用的导体。文库2.0.12接地线earthingconductor从引下线断接卡或换线处至接地体的连接导体；或从接地端子、等电位连接带至接地体的连接导体。2.0.13直击雷direct lightningflash闪击直接击于建（构）筑物、其他物体、大地或外部防雷装置上，产生电效应、热效应和机械力者。2.0.14闪电静电感应lightning electrostatic induction由于雷云的作用，使附近导体上感应出与雷云符号相反的电荷，雷云主放电时，先导通道中的电荷迅速中和，在导体上的感应电荷得到释放，如没有就近泄入地中就会产生很高的电位。2.0.15闪电电磁感应lightning electromagnetic induction由于雷电流迅速变化在其周围空间产生瞬变的强电磁场，使附近导体上感应出很高的电动势。2.0.16闪电感应1 ightninginduction闪电放电时，在附近导体上产生的雷电静电感应和雷电电磁感应，它可能使金属部件之间产生火花放电。2.0.17闪电电涌lightningsurge闪电击于防雷装置或线路上以及由闪电静电感应或雷击电磁脉冲引发，表现为过电压、过电流的瞬态波。2.0.18闪电电涌侵入lightning surgeonincomingservices由于雷电对架空线路、电缆线路或金属管道的作用，雷电波，即闪电电涌，可能沿着这些管线侵入屋内，危及人身安全或损坏设备。2.0.19防雷等电位连接lightning equipotential bonding(LEB)将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。2.0.20等电位连接带bonding将金属装置、外来导电物、电力线路、电信线路及其他线路连于其上以能与防雷装置做等电位连接的金属带。2.0.21等电位连接导体bonding conductor将分开的诸导电性物体连接到防雷装置的导体。2.0.22等电位连接网络bonding network(BN)将建（构）筑物和建（构）筑物内系统（带电导体除外）的所有导电性物体互相连接组成的一个网。2.0.23接地系统earthing system将等电位连接网络和接地装置连在一起的整个系统。2.0.24防雷区lightning protectionzone(LPZ)划分雷击电磁环境的区，一个防雷区的区界面不一定要有实物界面，例如不一定要有墙壁、地板或天花板作为区界面。2.0.25雷击电磁脉冲lightning electromagnetic impulse(LEMP)雷电流经电阻、电感、电容耦合产生的电磁效应，包含闪电电涌和辐射电磁场。万文库
