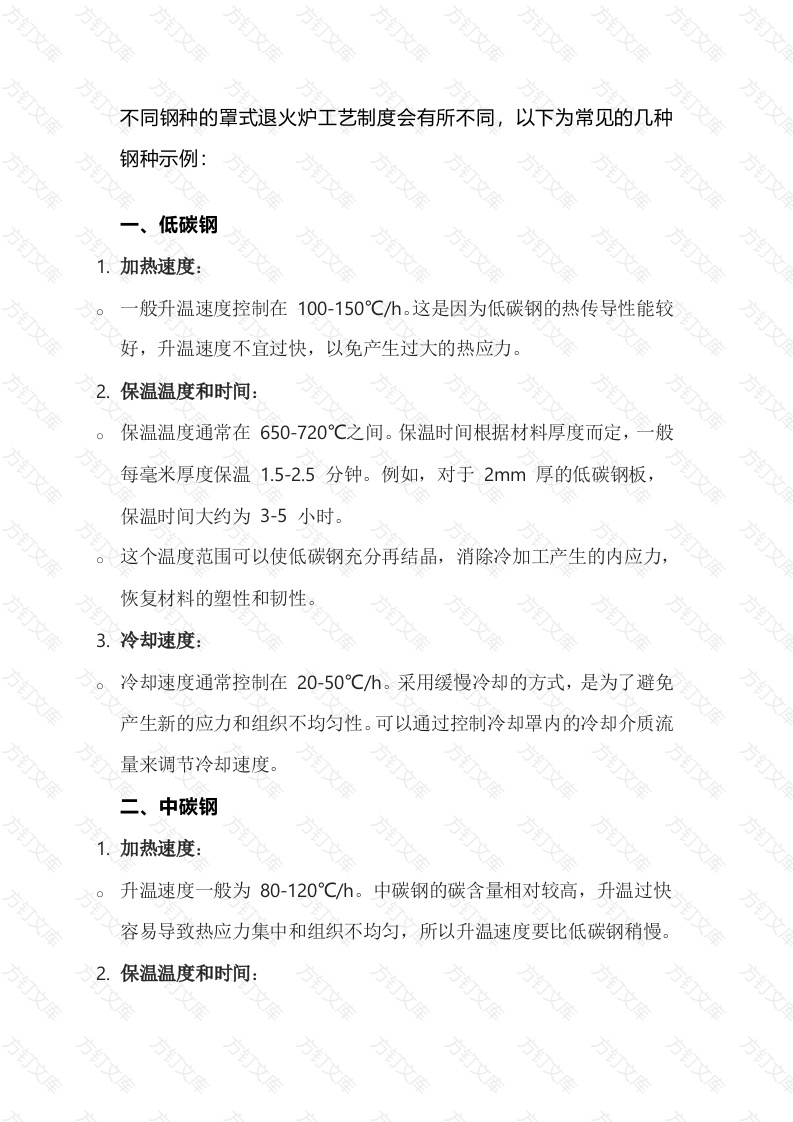

不同钢种的罩式退火炉工艺制度会有所不同，以下为常见的几种钢种示例：低碳钢1.加热速度：般升温速度控制在100-150℃/h。这是因为低碳钢的热传导性能较好，升温速度不宜过快，以免产生过大的热应力。保温温度和时间：保温温度通常在650-720℃之间。保温时间根据材料厚度而定，每毫米厚度保温1.5-2.5分钟。例如，对于2mm厚的低碳钢板，保温时间大约为3-5小时。这个温度范围可以使低碳钢充分再结晶，消除冷加工产生的内应力，恢复材料的塑性和韧性3.冷却速度：冷却速度通常控制在20-50℃/h。采用缓慢冷却的方式，是为了避免产生新的应力和组织不均匀性。可以通过控制冷却罩内的冷却介质流量来调节冷却速度。二、中碳钢7加热速度：文升温速度一般为80-120C/h。中碳钢的碳含量相对较高，升温过快容易导致热应力集中和组织不均匀，所以升温速度要比低碳钢稍慢。保温温度和时间：文万万文保温温度通常在680-750℃左右。保温时间根据材料厚度确定，般每毫米厚度保温2-3分钟。例如，对于3mm厚的中碳钢板，保温时间大约为6-9小时。在这个温度下，中碳钢可以进行充分的再结晶和组织均匀化，改善材料的力学性能。3.冷却速度：冷却速度控制在15-40℃/h。中碳钢冷却速度也不宜过快，以防止产生裂纹和组织不均匀等问题。三、高碳钢1.加热速度：升温速度较为缓慢，般为50-100℃/h。高碳钢的碳含量高，组织较为复杂，对热应力更为敏感，所以升温速度要严格控制2保温温度和时间：保温温度通常在700-780℃之间。保温时间相对较长，每毫米厚度保温3-4分钟。例如，对于4mm厚的高碳钢板，保温时间大约为12-16小时。高碳钢需要在较高的温度下进行较长时间的保温，以促进碳化物的溶解和均匀分布，改善材料的硬度和强度3.冷却速度：冷却速度通常控制在10-30℃h。缓慢冷却有助于减少组织应力和防止裂纹产生。可以采用炉冷或缓冷的方式进行冷却。四、合金钢文万万加热速度：合金钢的加热速度因合金元素的种类和含量而异。一般来说，升温速度在80-130℃h之间。含有较多合金元素的合金钢升温速度要更慢些，以防止产生热应力和组织不均匀。2.保温温度和时间：保温温度取决于合金钢的具体成分和性能要求。不同的合金钢保温温度差异较大，一般在700-850℃之间。保温时间根据材料厚度和合金成分确定，通常每毫米厚度保温2-3.5分钟。例如，对于含有铬、钼等合金元素的合金钢，保温温度可能会更高些，以保证合金元素的充分扩散和均匀化3.冷却速度：冷却速度也因合金钢的种类而异。一般来说，冷却速度在15-45℃小之间。对于一些对组织和性能要求较高的合金钢，可能需要采用特定的冷却方式，如油冷、空冷或等温冷却等。在实际生产中，罩式退火炉的工艺制度还需要根据具体的钢种、材料厚度、产品要求以及设备性能等因素进行调整和优化。同时，要严格控制加热、保温和冷却过程中的温度、时间和气氛等参数，以确保退火后的钢材质量符合要求。方方万万万
