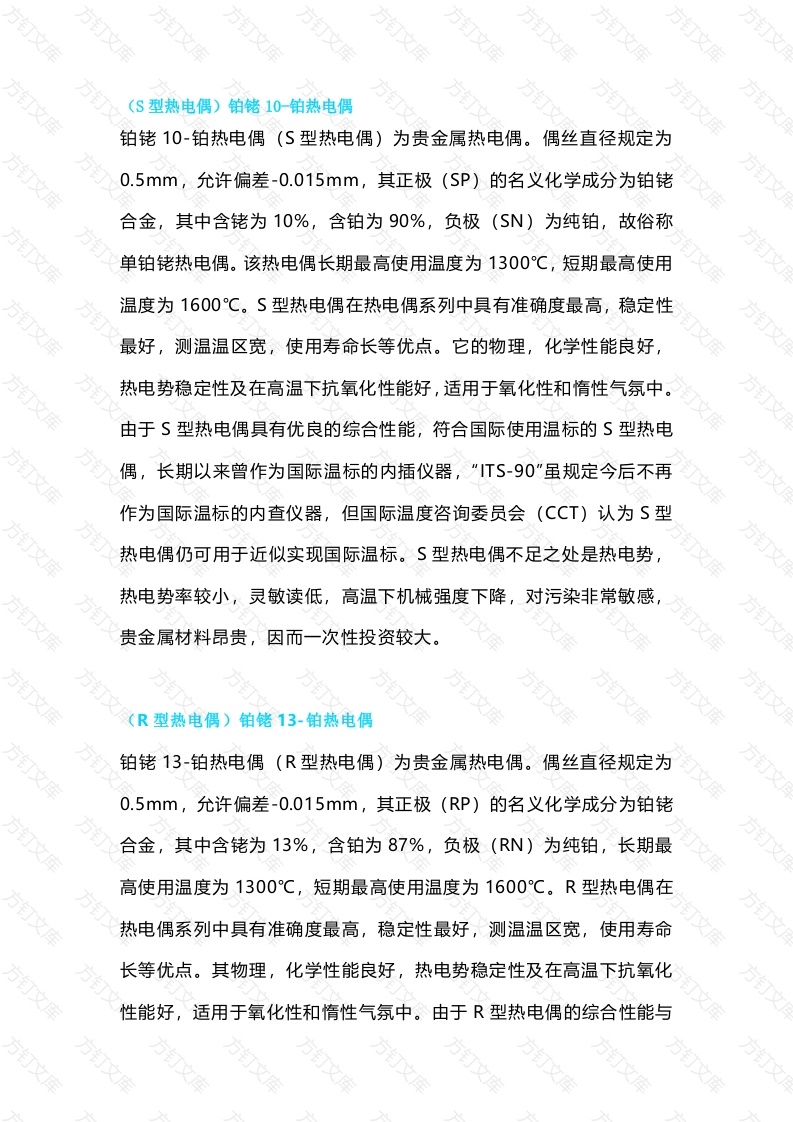

(S型热电偶)铂储10-铂热电偶铂铑10-铂热电偶(S型热电偶)为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极（SP)的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极(SN)为纯铂，故俗称单铂铑热电偶。该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。它的物理，化学性能良好热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“TS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会(CCT)认为S型热电偶仍可用于近似实现国际温标。S型热电偶不足之处是热电势热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。(R型热电偶)铂储13-铂热电偶铂铑13-铂热电偶(R型热电偶)为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(RP)的名义化学成分为铂铑合金，其中含铑为13%，含铂为87%，负极(N)为纯铂，长期最高使用温度为1300℃，短期最高使用温度为1600℃。R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于R型热电偶的综合性能与型热电偶相当，在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。1967年至1971年间，英国NPL,美国NBS和加拿大NRC三大研究机构进行了一项合作研究，其结果表明R型热电偶的稳定性和复现性比S型热电偶均好，我国目前尚未开展这方面的研究。R型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大(B型热电偶)铂铑30-铂铑6热电偶铂铑30-铂铑6热电偶(B型热电偶)为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(BP)的名义化学成分为铂铑合金，其中含铑为30%，含铂为70%，负极(BN)为铂铑合金含铑为量6%，故俗称双铂铑热电偶。该热电偶长期最高使用温度为1600℃，短期最高使用温度为1800℃。B型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长，测温上限高等优点。适用于氧化性和惰性气氛中，也可短期用于真空中，但不适用于还原性气氛或含有金属或非金属蒸气气氛中。B型热电偶一个明显的优点是不需用补偿导线进行补偿，因为在0~50℃范围内热电势小于3μV。B型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而次性投资较大。(K型热电偶)镍铬镍硅热电偶万镍铬-镍硅热电偶(K型热电偶)是目前用量最大的廉金属热电偶，其用量为其他热电偶的总和。正极(KP)的名义化学成分为：Ni:Cr=90:10,负极(KN)的名义化学成分为：Ni:Si=97:3,其使用温度为200~1300℃。K型热电偶具有线性度好，热电动势较大，灵敏度高，稳定性和均匀性较好，抗氧化性能强，价格便宜等优点，能用于氧化性惰性气氛中。广泛为用户所采用。K型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛中。(N型热电偶)镍铬硅一镍硅热电偶镍铬硅-镍硅热电偶(N型热电偶)为廉金属热电偶，是一种最新国际标准化的热电偶，是在70年代初由澳大利亚国防部实验室研制成功的它克服了K型热电偶的两个重要缺点：K型热电偶在300~500℃间由于镍铬合金的晶格短程有序而引起的热电动势不稳定；在800℃左右由于镍铬合金发生择优氧化引起的热电动势不稳定。正极(NP)的名义化学成分为：NiCr:Si=84.4:14.2:1.4,负极(NN)的名义化学成分为：Ni:SiMg=95.54.4:0.1,其使用温度为-200~1300℃。N型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，抗氧化性能强，价格便宜，不受短程有序化影响等优点，其综合性能优于K型热电偶，是一种很有发展前途的热电偶.N型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中也不推荐用于弱氧化气氛中。文万
